时代未来苑住宅BIM模块化设计应用（模型可下载）

在住宅建筑数字化转型的浪潮中，BIM 模块化设计已成为房企与设计单位降本增效、标准化落地的核心路径。本文以时代中国佛山创客小镇一期 ——时代未来苑（A1）住宅项目为实战案例，深度拆解 BIM 模块化设计、自动化设计工具、模块级 BIM 算量的全流程应用，为住宅项目 BIM 正向设计提供可复制的落地方案。

一、项目概况：高标准化住宅的 BIM 落地需求

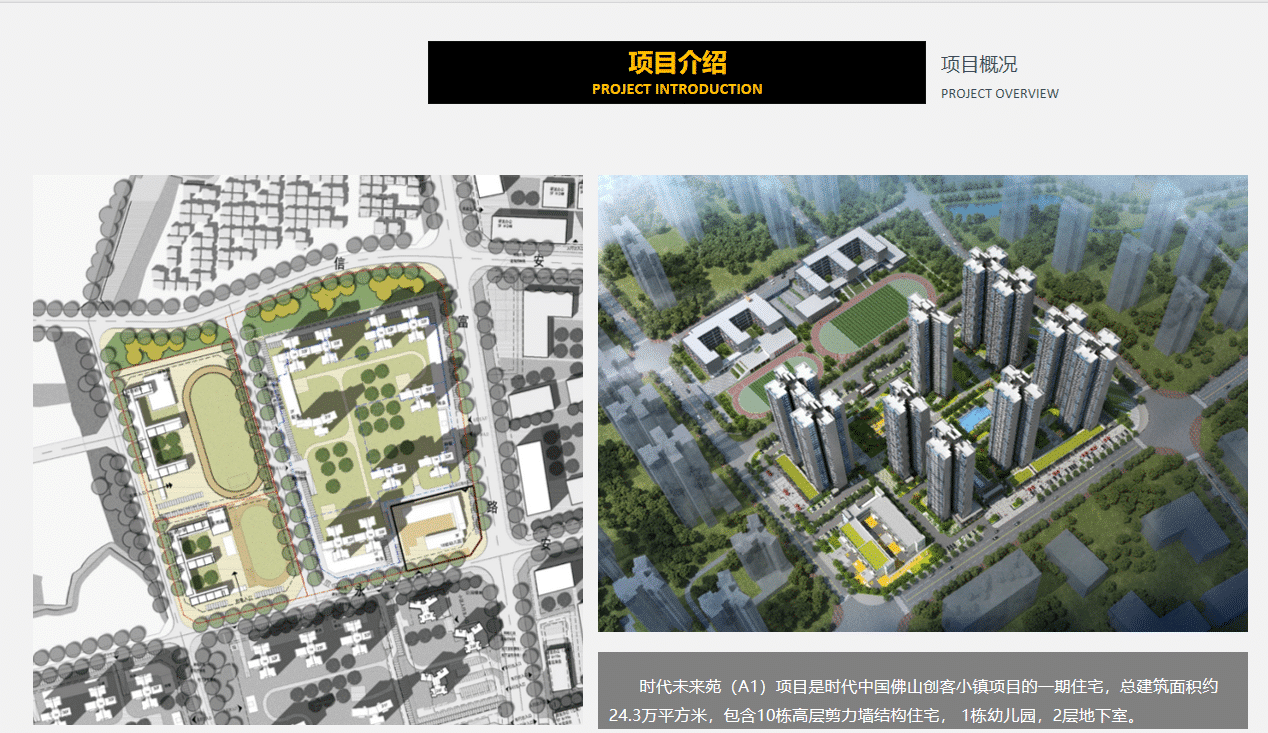

时代未来苑（A1）作为佛山创客小镇一期住宅，总建筑面积约24.3 万平方米，包含 10 栋高层剪力墙住宅、1 栋幼儿园及 2 层地下室，地处佛山市南海区千灯湖中轴北段，区域配套成熟、景观资源优质。

本项目核心痛点聚焦三点：

1. 一模多用要求高，模型需同步满足出图、审查、算量；
2. 户型复用率高、建模精度要求深；
3. 楼栋数量多，传统算量效率低、数据易出错。

基于此，项目团队确立BIM 模块化设计 + 自动化工具 + 模块级算量的核心技术路线，实现全专业 BIM 正向设计落地。

二、BIM 模块化设计全流程策划：从软件到组织的标准化搭建

1. 软件体系：自研工具 + 通用 BIM 软件协同

项目构建通用 BIM 软件 + 自研 BIM 工具双体系，覆盖建模、检查、渲染、分析、算量全阶段：

• 通用软件：Revit（建模）、Navisworks（轻量化）、Lumion/Enscape（渲染）、Ecotect/CFD（性能分析）；
• 自研工具：时代构件库、结构自动配筋、自动化设计工具、模型检查工具、BIM 算量系统、自动出图工具，总计超 300 项功能开发。

2. 模型组织：链接 + 工作集实现模块高效复用

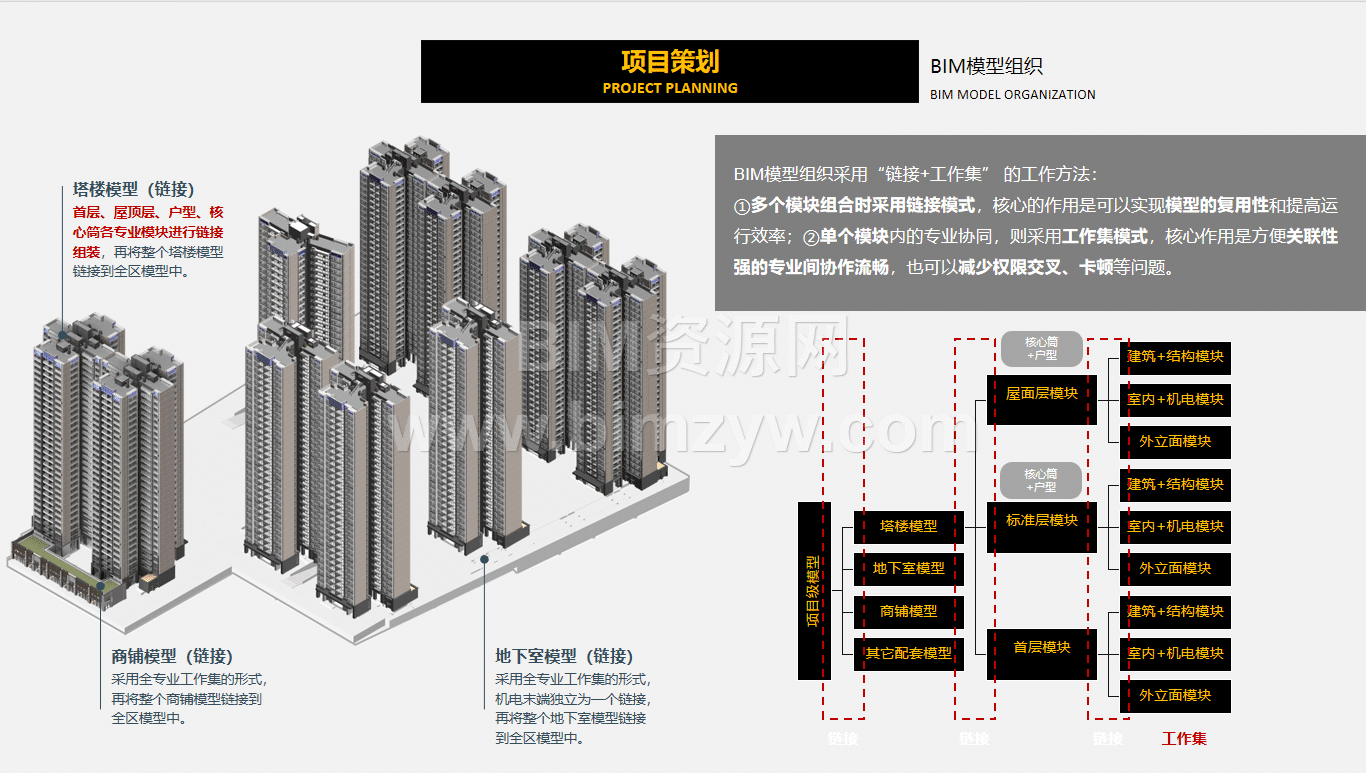

采用 **“链接 + 工作集”** 核心模式：

• 多模块组合用链接模式：实现模型复用、提升运行效率，多楼栋可共用同一模块，修改模块后关联楼栋自动更新；
• 单模块内专业协同用工作集模式：减少权限交叉、卡顿，适配土建、机电、室内等强关联专业协作。

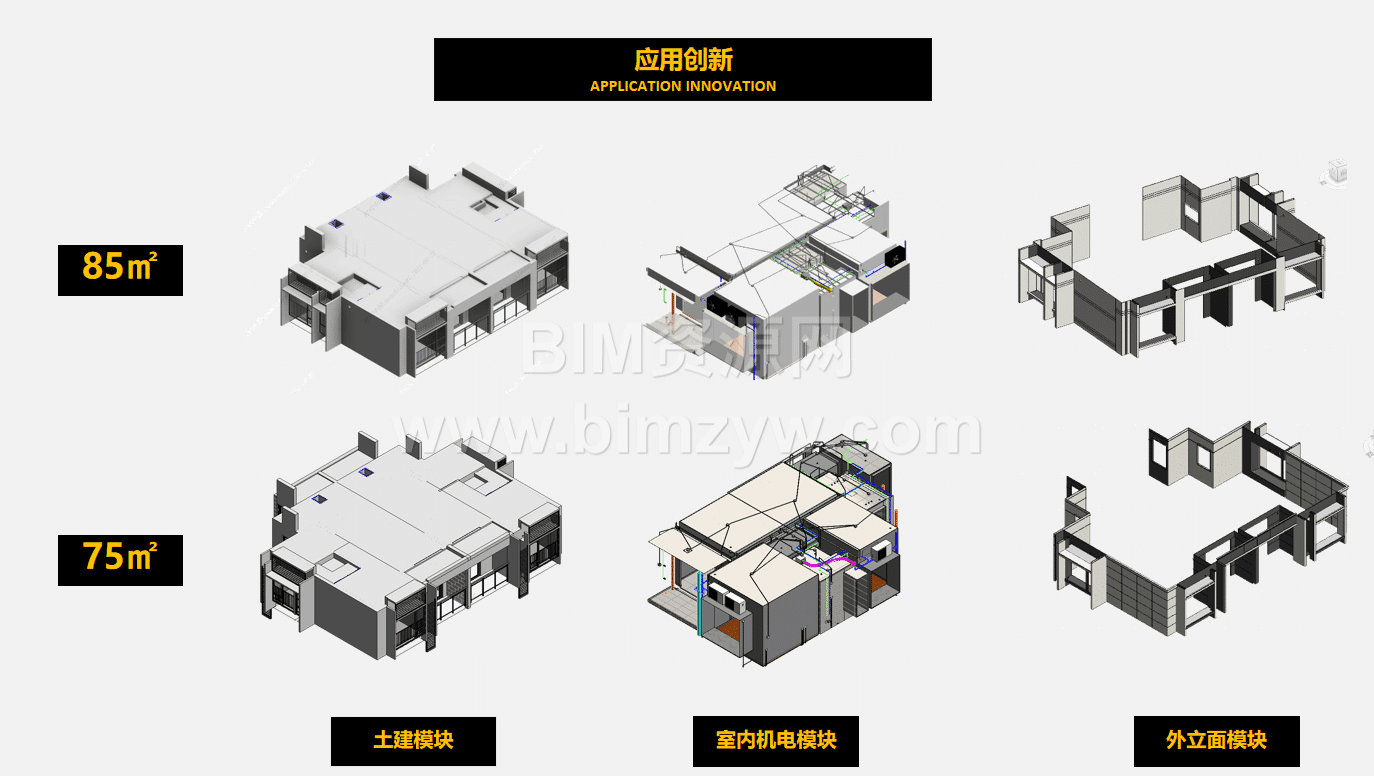

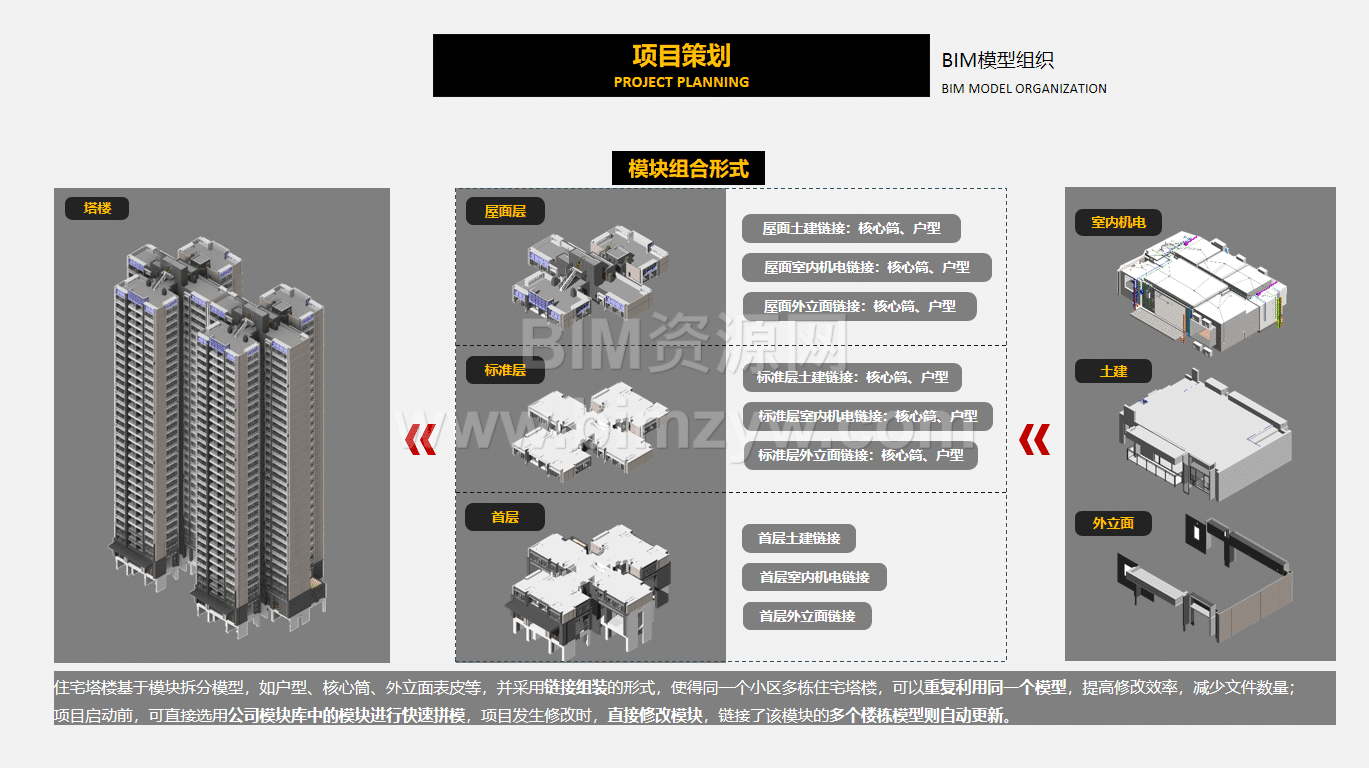

项目将塔楼拆分为首层、标准层、屋面层，每层再拆分土建、室内机电、外立面模块；地下室、商铺独立建模后链接至全区模型，彻底解决重复建模难题。

3. 人员与进度：全专业 BIM 正向设计统筹

搭建项目负责人→专业负责人→BIM 设计师三级组织架构，总工室全程审核技术成果；BIM 工作节点嵌入项目全工期，从方案阶段启动模块建模，施工图阶段完成楼栋拼装，算量阶段实现模块级数据汇总，确保进度可视化、成果可追溯。

三、核心应用创新：三大突破破解住宅 BIM 落地难题

1. BIM 标准体系：技术 + 产品双维度统一标准

项目搭建技术标准体系 + 产品标准体系，确保模型深度、信息统一：

• 技术标准：包含指引类（模型标准、操作规范）、规则类（自动化设计、算量规则）；
• 产品标准：构建构件库（1500 + 族文件）+ 模块库（70 + 全专业标准模块），覆盖高层住宅户型、核心筒等标准化单元，预设算量信息与出图规则。

2. 模块化自动设计：告别重复绘图，效率提升 6 倍

基于自研工具实现全专业自动化建模出图，核心能力：

• 户内土建：二维平面图自动转三维模型，自动生成天地墙、部品构造；

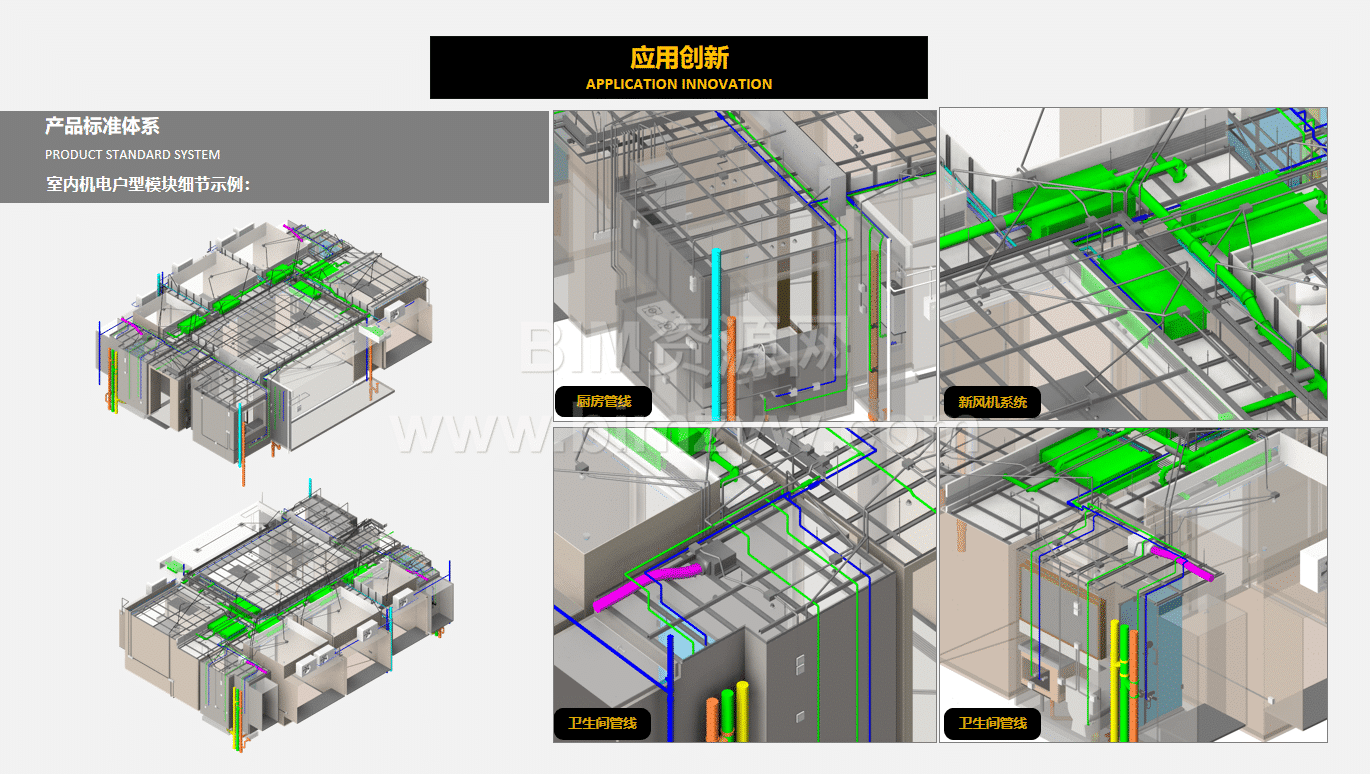

• 机电专业：自动布置给排水、电气管线、末端点位，管线自动避让；
• 结构专业：基于计算书自动完成墙柱、梁体配筋，直接生成带配筋信息的 Revit 模型。

自动化设计将机械重复工作交由计算机完成，设计师从图纸生产者转向数据生产者，设计效率与准确性大幅提升。

3. 模块化自动算量：模块级数据直通成本与物料

针对住宅多楼栋、多户型算量痛点，项目研发模块级 BIM 算量系统：

• 内置企业计价规则，支持模块单元独立算量；
• 一键输出成本清单 + 物料清单，数据直接对接成本、材料平台；
• 精细化算量：覆盖瓷砖、腻子、防水涂料、铝扣板等装修材料，精准统计工程量。

项目累计梳理4000 条物料算量规则、7000 条成本算量规则，实现设计数据向造价、施工端无缝流转。

四、项目落地成果：从性能分析到施工图的全维度交付

1. 建筑性能分析：科学指导方案设计

通过 BIM 完成日照、风环境、热舒适专项分析：

• 日照分析：确定最佳建筑朝向，指导总平面布局；
• 风环境模拟：夏季 1.5m 高度风速达舒适区间，建筑表面风压符合规范；
• 热舒适分析：结合区域气候，优化自然通风、围护结构设计。

2. 全专业模型与施工图交付

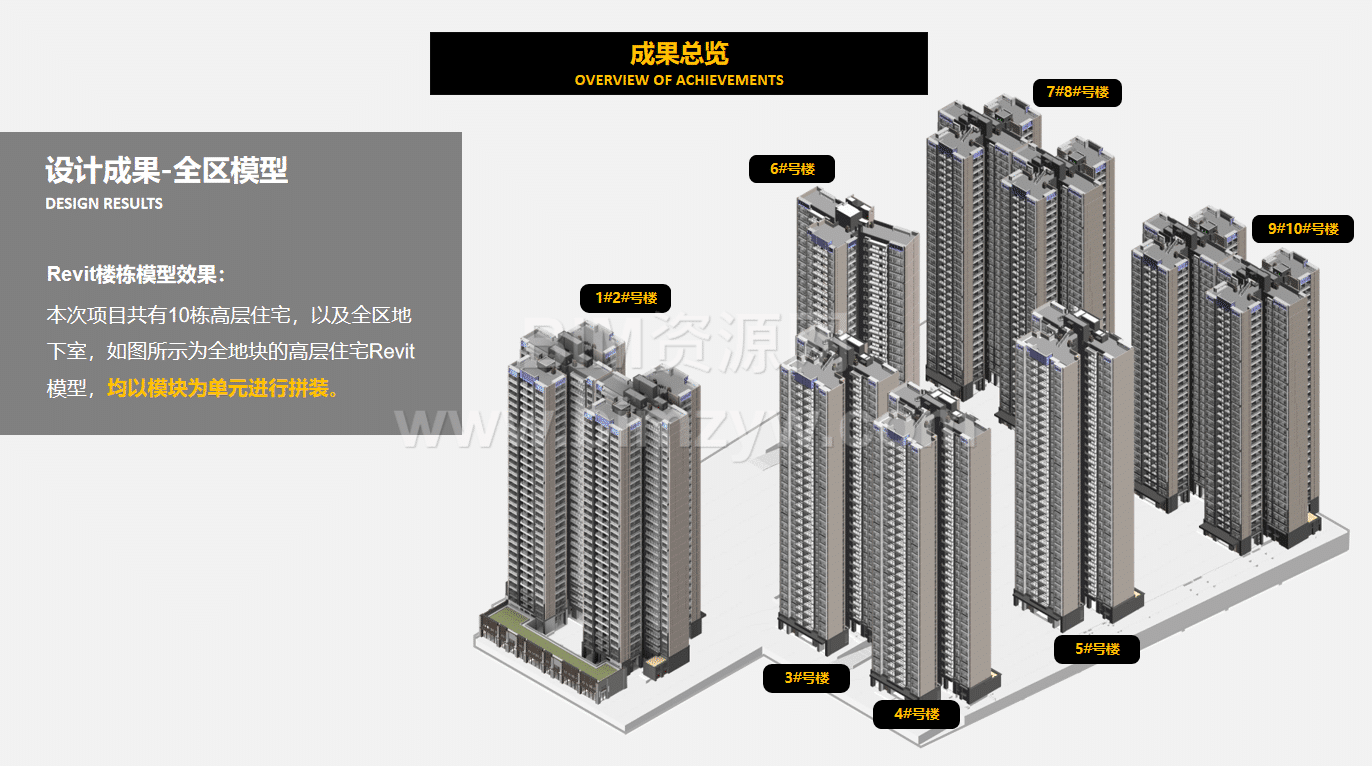

• 全区模型：10 栋高层 + 地下室全专业 Revit 模型，均由标准模块拼装而成；
• 施工图：建筑、结构、机电全专业正向出图，核心筒、节点大样、管线综合等细节精准落地；
• 可视化展示：模块模型导入 Lumion 实时渲染，输出效果图、漫游视频，辅助方案决策。

3. 算量成果：数据精准支撑成本管控

基于模块模型输出完整物料与成本清单，覆盖室内石材、瓷砖、涂料、防水等全品类材料量，为采购、成本管控提供精准数据支撑，彻底告别传统算量漏算、错算问题。

五、总结与展望：BIM 模块化重塑住宅设计价值

时代未来苑项目通过BIM 模块化设计 + 自动化工具 + 模块级算量的组合方案，实现三大核心价值：

1. 效能提升：设计效率提升 6 倍，减少重复建模与人工算量工作量；
2. 标准落地：形成 4 本标准、2 套指引，沉淀 70 + 标准模块、1500 + 族文件；
3. 数据流转：打通设计→成本→施工的数据链路，实现建筑全生命周期数字化管理。

未来，项目团队将持续优化工具系统，向BIM 智能化设计方向升级，推动住宅 BIM 模块化从 “自动化” 向 “智能化” 跨越，为行业数字化转型提供标杆参考。
