三维扫描精准定位在BIM机电管线中的应用（含全套BIM模型）

在特种医疗建筑领域，高精度的机电预埋施工一直是行业公认的难题 。近日，广州铭珩建筑科技有限公司在广州泰和医院项目中，通过深度的 BIM应用，为复杂医疗建筑的精细化施工树立了新标杆 。本篇 BIM案例 赏析将带您深入了解如何利用科技手段解决厘米级甚至毫米级的定位挑战 。

一、 项目背景与技术难点

广州泰和医院是一按照国际先进标准建造，以质子治疗为特色的三级专科医院 。其核心挑战集中在医技楼地下的质子区，该区域包含四个治疗仓，是质子设备安装和运行的关键地带 。

该 BIM项目 面临的技术难点包括：

• 极高的精度要求：为满足瓦里安设备方提出的 BID（建筑与设备接口文件）规格，核心管线施工精度必须控制在 1cm 以内 。

• 结构环境极端：为屏蔽辐射，混凝土墙厚度达 1.6m 至 4.5m 不等 。

• 管线预埋密集：近 400 根机电管线预埋在超厚防辐射混凝土结构中，需解决几百根管线穿越密集钢筋的避让难题 。

二、 核心BIM应用：从深化设计到实战落地

团队通过软硬件的深度集成，为该项目提供了精密管线施工的系统解决方案 。

1. 软件环境与独立插件研发

团队采用 Revit 2018 作为核心建模平台，并配合 Navisworks 进行碰撞检测，Synchro Pro 进行施工模拟 。

• BID技术标准检查插件：针对瓦里安 BID 文件的严苛要求，团队独立开发了 Revit 插件 。该插件可根据自定义设置自动检查管线与弯头的间距是否合规，并能一键跳转至对应的三维视图进行整改，极大提升了模型校验效率 。

2. 结构与机电深度深化

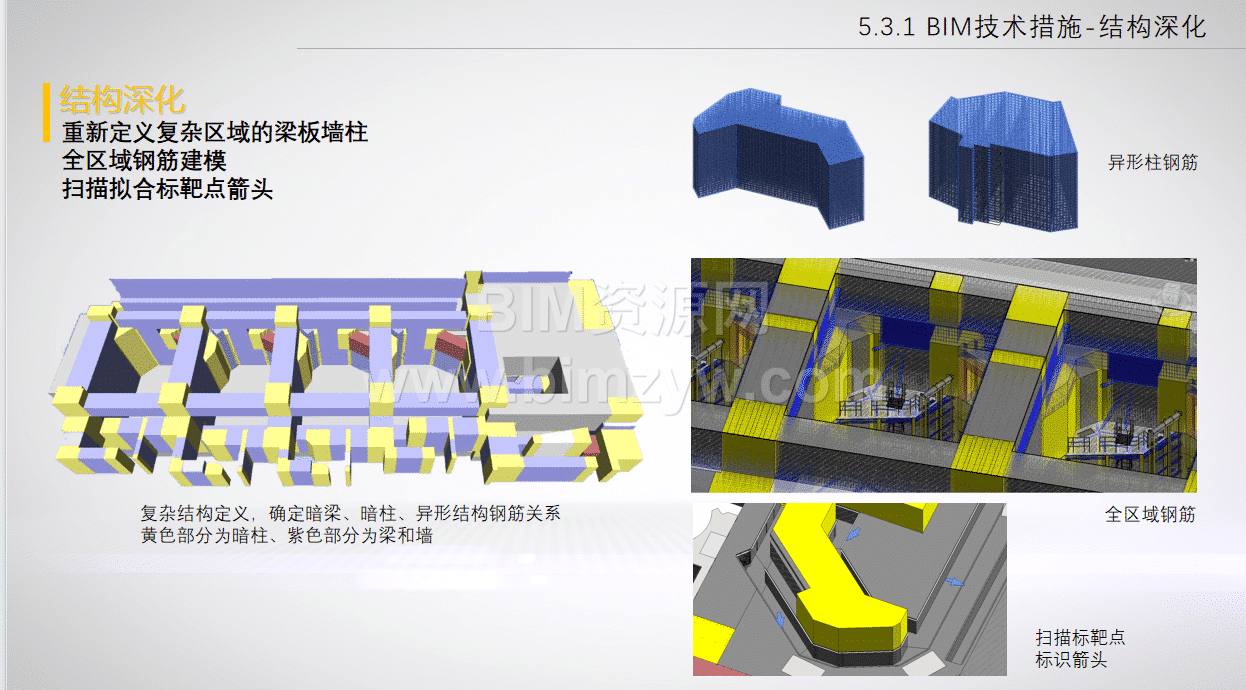

• 全区域钢筋建模：在 BIM模型 中精确重构复杂区域的梁、板、墙、柱及暗梁暗柱，确定异形结构钢筋关系 。

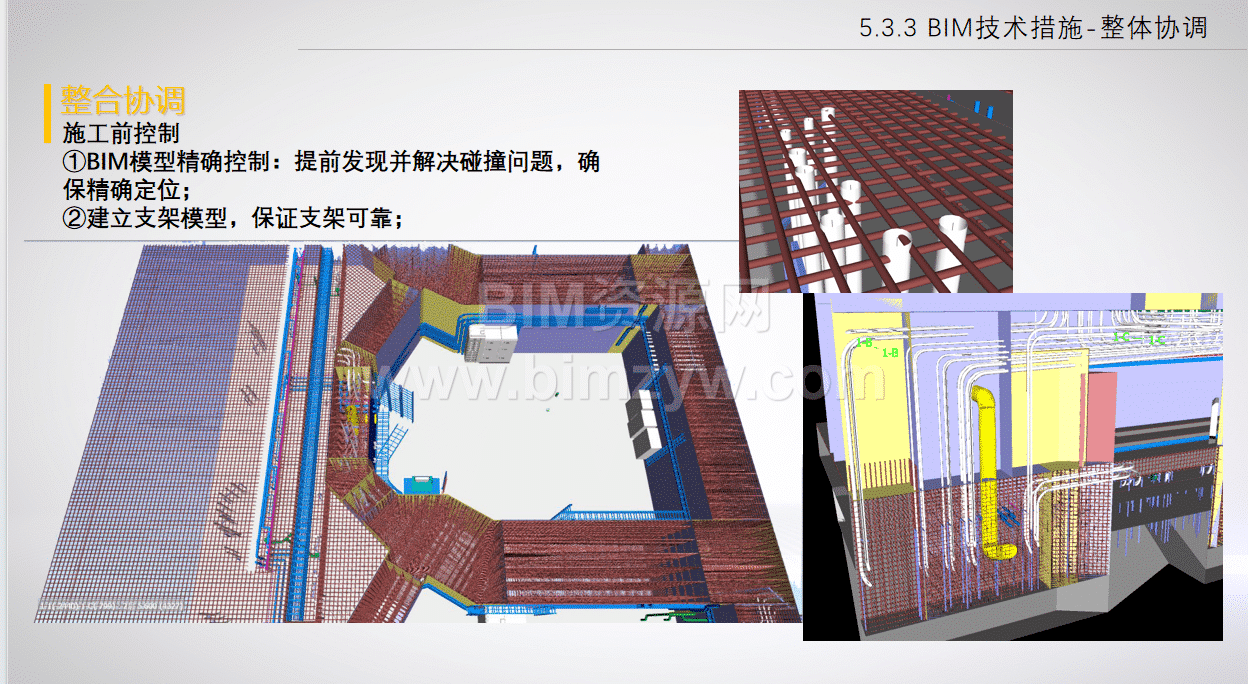

• 参数化支架布置：建立参数化支架模型并进行整合协调，确保支架的可靠性与精确位置 。

3. 三维扫描：施工前的“数字纠偏”

这是本 BIM案例 最具创新价值的部分 。团队将三维激光扫描应用于 混凝土浇筑前，改变了传统的浇筑后扫描验收模式 ：

• 硬件配置：使用 FARO FocusS 350 三维激光扫描仪，实现相位式扫描，精度达 1mm 。

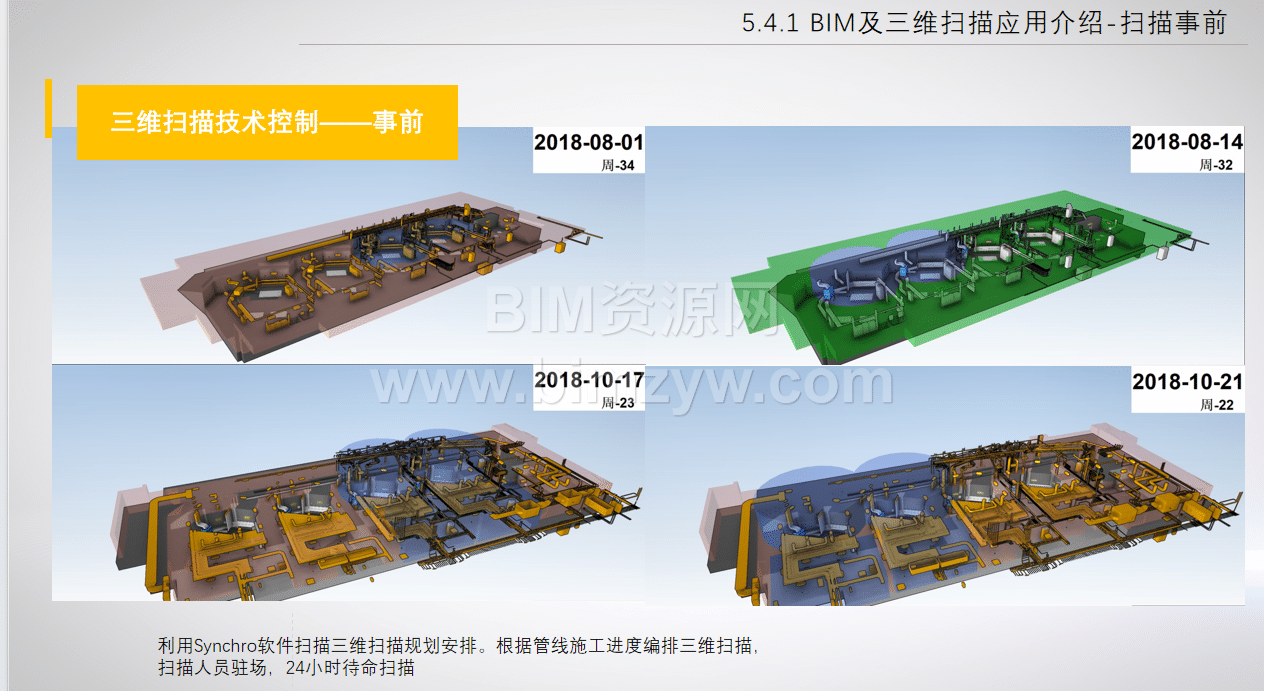

• 扫描事前规划：利用 Synchro 编排扫描计划，扫描人员驻场 24 小时待命，确保配合施工进度 。

• 事中纠偏：将现场点云数据与理论模型叠合，生成偏差报告 。若管位不符，则进行精调整后再扫描，直至全部达标才允许封模浇筑 。

三、 创新价值与应用效果

通过精细化控制，该项目实现了多项突破：

• 精度跃升：将粗放式的机电预埋施工转变为厘米级、毫米级的精准控制 。

• 海量协同：面对 321 根预埋管线与密布钢筋的干涉问题，实现了海量问题的精细协调 。

• 人才培养：在特种复杂建筑中探索出了“BIM深化+三维扫描现场控制”的成熟模式 。

四、 总结

广州泰和医院项目的成功，充分证明了 BIM应用 在解决高精密工程难题中的不可替代性 。它不仅是一个成功的 BIM项目，更是行业内极具参考价值的 BIM学习资料 。通过理论模型与实测点云的深度结合，我们正步入一个更高精度的数字化建造时代 。
