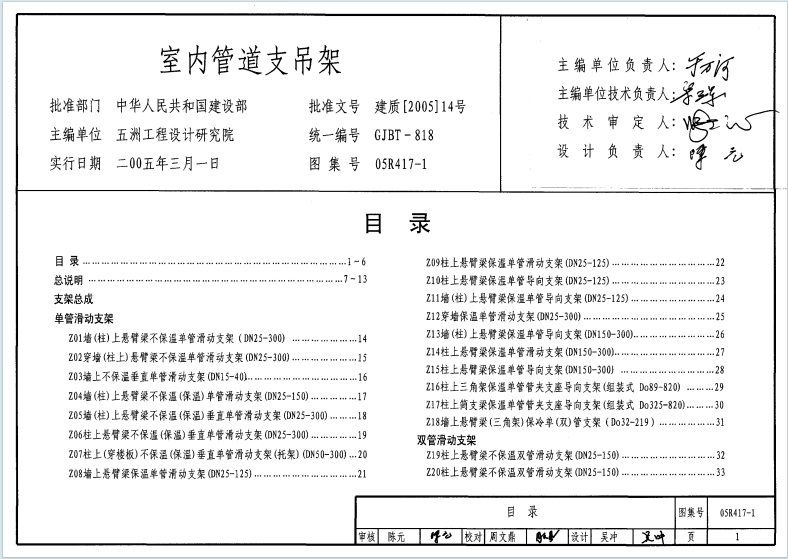

05R417-1《室内管道支吊架》百度网盘PDF电子版下载

核心内容

• 适用范围与编制依据：适配冷冻液、水、蒸汽等多种介质管道，依据 GB/T17116、GB50316 等标准编制，涵盖不保温、保温、保冷管道，适配不同安装场景（墙、柱、梁、楼板）。
• 主要支吊架类型：
  1. 支架总成：含滑动支架（单管 / 双管 / 三管、保温 / 不保温、同径 / 异径）、固定支架（单管 / 双管 / 三管、保温 / 不保温、异径），覆盖 DN15~800 管径，明确安装间距、荷载及材料规格。

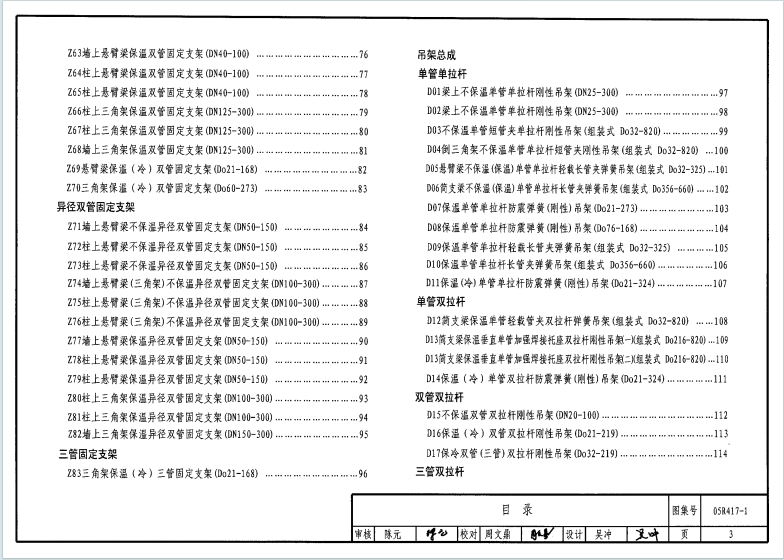

  2. 吊架总成：包括刚性吊架（单管 / 双管 / 三管 / 四管、保温 / 不保温）、弹簧吊架（轻载 / 重载、组装式），适配不同管径与荷载需求，含防震弹簧吊架选项。

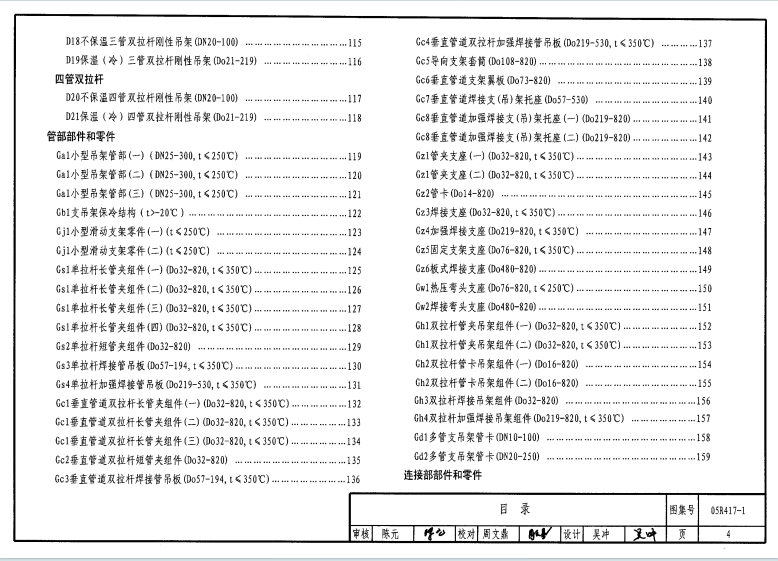

  3. 零部件体系：细分管部（管夹、支座等）、连接部（吊杆、螺母、吊板等）、根部（悬臂梁、三角架、简支梁等），提供详细尺寸、材料及装配参数。
• 关键技术要求：明确材料选用（Q235-A 等）、焊接与锚固工艺、防腐做法，规定支吊架荷载计算标准、温度适配范围，含保冷管道专用构造（防潮层、硬木块等）。

核心特点

• 类型全面，覆盖单管至四管、保温至保冷、滑动至固定等多种工况，适配不同管径与安装环境。

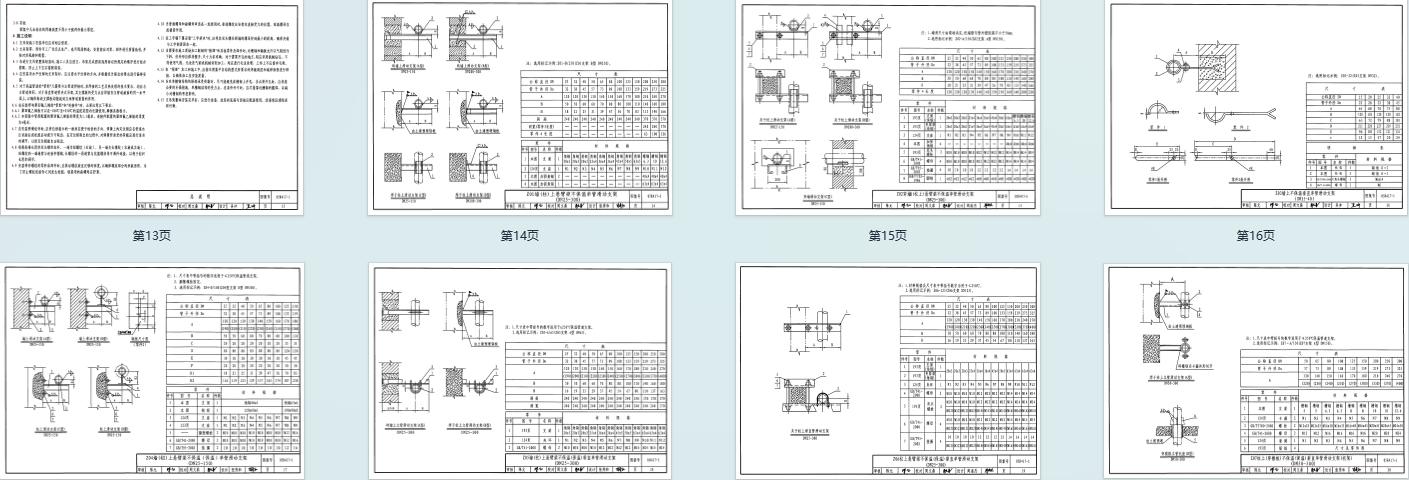

• 参数详实，含大量尺寸表、荷载表、装配图，提供标准化选用标记，可直接指导设计选型与施工安装，兼顾实用性与通用性。
