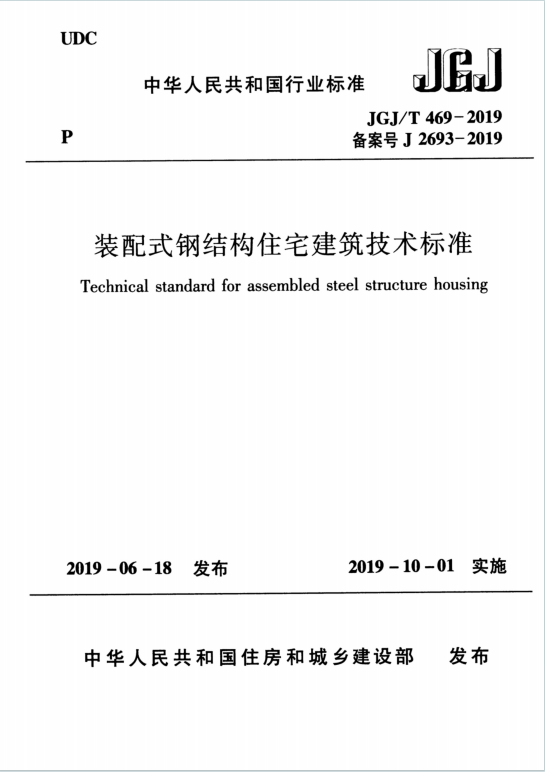

JGJT469-2019《装配式钢结构住宅建筑技术标准》百度网盘PDF电子版下载

一、基本信息与适用范围

• 发布与实施：2019 年 6 月 18 日发布，2019 年 10 月 1 日实施，适用于抗震设防烈度 6-9 度、房屋高度≤100m 的装配式多、高层钢结构住宅，涵盖设计、生产、施工、验收及运维全流程。
• 核心目标：通过标准化设计、工厂化生产、装配化施工和信息化管理，实现钢结构住宅的安全可靠、绿色高效与品质提升。

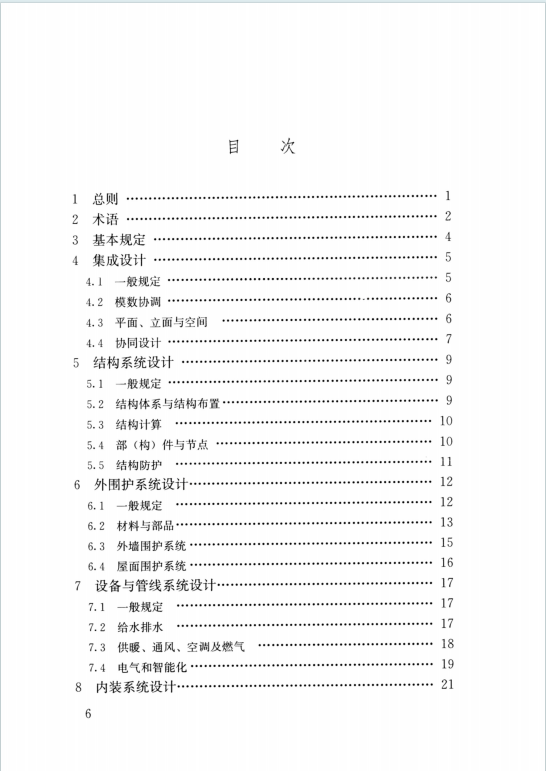

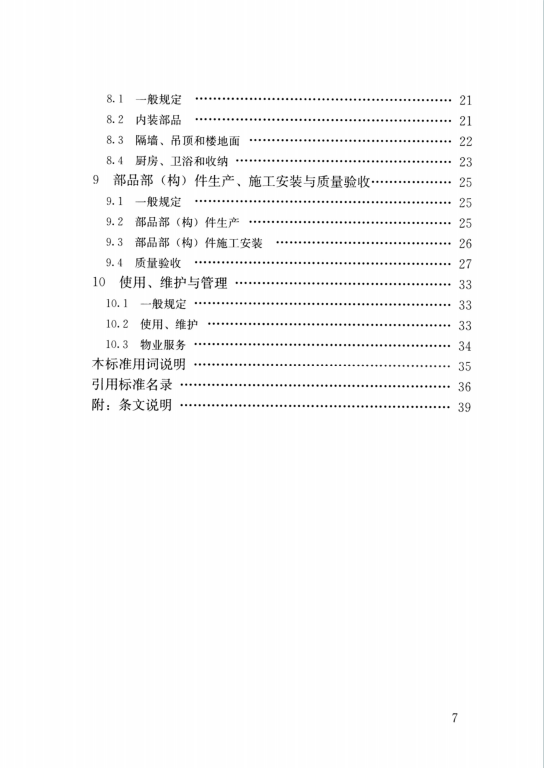

二、核心内容框架

1. 术语与基本规定
   • 术语：明确装配式钢结构住宅（以钢结构为主体，集成外围护、设备管线及内装系统）、集成设计（多系统一体化设计）、装配式内装（干式工法装配）等核心术语。
   • 基本要求：
     • 遵循 “标准化设计、工厂化生产、装配化施工、信息化管理” 原则，实现全装修。
     • 采用模数协调（基本模数 1M=100mm），以少规格、多组合实现多样化。
     • 全流程应用建筑信息模型（BIM）技术，保障各专业协同。
2. 集成设计
   • 模数协调：开间、柱距等水平方向采用 2M、3M 模数，层高、洞口高度等垂直方向采用 nM 模数，接口尺寸采用分模数（M/2、M/5 等）。
   • 平面与空间：
     • 采用大空间布局，柱网布置与套型功能协调，电梯、设备竖井集中设置。
     • 优先采用集成式厨房、整体卫浴等模块化部品，满足空间可变性。
   • 协同设计：建筑、结构、设备、内装专业一体化设计，深化图纸需明确部品排板、预留预埋及安装节点。
3. 结构系统设计
   • 结构体系：
     • 低层 / 多层宜采用钢框架结构，高层建筑宜采用钢框架 – 支撑或钢框架 – 混凝土核心筒体系。
     • 楼盖可采用装配整体式楼板、免支模现浇楼板，50m 以下且 7 度设防区可采用无现浇层预制楼板。
   • 计算与节点：
     • 风荷载与地震作用下，层间位移角≤1/350，9 度区需验算罕遇地震弹塑性变形。
     • 梁柱节点优先采用全螺栓连接，钢管混凝土柱需保证混凝土浇筑密实。
   • 防护措施：钢结构防火采用防火板（按耐火极限确定厚度），防腐涂料需适配室内环境，锈蚀等级符合《建筑钢结构防腐蚀技术规程》（JGJ/T 251）。
4. 外围护系统设计
   • 性能要求：满足抗风、抗震、水密、气密、隔声、热工等性能，与主体结构连接的安全等级提高一级。
   • 材料与构造：
     • 外墙板可采用轻型条板、骨架复合板、预制外挂板等，保温构造可采用外保温、夹芯保温或自保温。
     • 屋面系统需按防水等级设计，金属板屋面应满足承载力与变形要求，防水层材料符合《屋面工程技术规范》（GB 50345）。
   • 连接节点：外挂墙板与主体结构采用分层悬挂或承托，节点需验算风荷载与地震作用，确保大震时不脱落。
5. 设备与管线系统设计
   • 管线分离：设备管线与主体结构分离，避免现场开槽，公共管线集中设置于公共区域。
   • 专项要求：
     • 给水排水：卫生间采用同层排水，降板区域需防水及积水排出措施。
     • 供暖通风：宜采用干式低温地板辐射供暖，风管与钢构件固定时采用绝热支架。
     • 电气智能化：套内设家居配电箱和智能配线箱，防雷接地利用钢结构自身，金属外围护部件需防雷连接。
