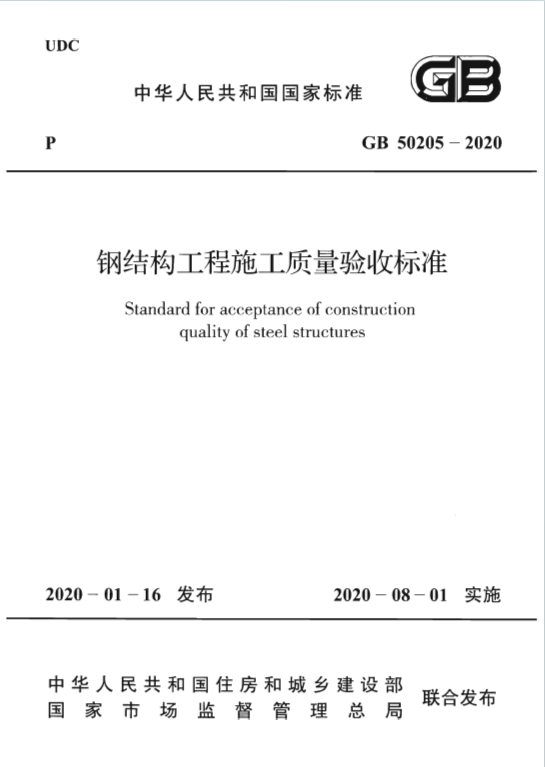

GB50205-2020《钢结构工程施工质量验收标准》百度网盘PDF电子版下载

二、核心内容

1. 基本规定与验收划分

• 验收原则：遵循 “验评分离、强化验收、完善手段、过程控制” 原则，与《建筑工程施工质量验收统一标准》（GB 50300）配套使用。
• 验收层次：分为检验批、分项工程、分部（子分部）工程三级。检验批划分可按变形缝、施工段、楼层等划分，确保质量问题及时处理。
• 合格标准：
  • 检验批：主控项目全部合格，一般项目 80% 及以上检查点符合要求，最大值不超过允许偏差的 1.2 倍。
  • 分项工程：所含检验批均合格且记录完整。
  • 分部工程：分项工程合格、质量控制资料完整、安全及功能检验达标、观感质量合格。

2. 原材料及成品验收

• 主控项目：
  • 钢材、型材、管材、铸钢件、焊接材料、高强度螺栓等进场时，需提供质量证明文件，并按规定抽样复验（如结构安全等级一级、跨度＞60m 的钢材需复验屈服强度、抗拉强度等）。
  • 高强度螺栓连接副需复验扭矩系数（大六角头）或紧固轴力（扭剪型），摩擦面抗滑移系数需试验验证。
• 一般项目：
  • 材料表面质量：锈蚀、划痕深度不超过厚度负偏差的 1/2，且≤0.5mm；钢材端边不得有分层、夹渣。
  • 尺寸偏差：钢板厚度、型材截面尺寸等允许偏差符合产品标准。

3. 焊接工程

• 主控项目：
  • 焊接材料与母材匹配，焊工需持合格证在认可范围内施焊，焊接工艺需经评定。
  • 一、二级焊缝需进行无损检测（一级 100% 探伤，二级 20% 抽样），内部缺陷等级符合标准。
  • T 形接头等组合焊缝的加强焊脚尺寸≥t/4（t 为较薄件厚度），且≤10mm。
• 一般项目：
  • 焊缝外观：无裂纹、未焊满、咬边等缺陷，一级焊缝不允许咬边，二级焊缝咬边深度≤0.5mm。
  • 焊缝尺寸：对接焊缝余高、错边，角焊缝焊脚尺寸等偏差符合规定。

4. 紧固件连接工程

• 普通螺栓：
  • 主控项目：永久性螺栓需复验最小拉力载荷，连接薄钢板的自攻钉、铆钉等规格与间距符合设计。
  • 一般项目：螺栓紧固后外露丝扣≥2 扣，排列整齐。
• 高强度螺栓：
  • 主控项目：摩擦面抗滑移系数试验合格，终拧扭矩在 1h 后、48h 内检查，扭剪型螺栓梅花头需拧断（未拧断数量≤5%）。
  • 一般项目：终拧后外露丝扣 2~3 扣，允许 10% 螺栓外露 1 扣或 4 扣；螺栓孔不得强行穿入，扩孔直径≤1.2d（d 为螺栓直径）。

5. 钢构件加工与组装

• 加工：
  • 切割面无裂纹、夹渣，边缘加工刨削余量≥2mm，制孔精度符合 A 级（H12）或 B 级要求。
  • 冷矫正、冷弯曲的最小曲率半径和最大弯曲矢高符合规定，碳素结构钢在 – 16℃以下、低合金钢在 – 12℃以下不得冷加工。
