16G519《多高层民用建筑钢结构节点构造详图》百度网盘PDF电子版下载

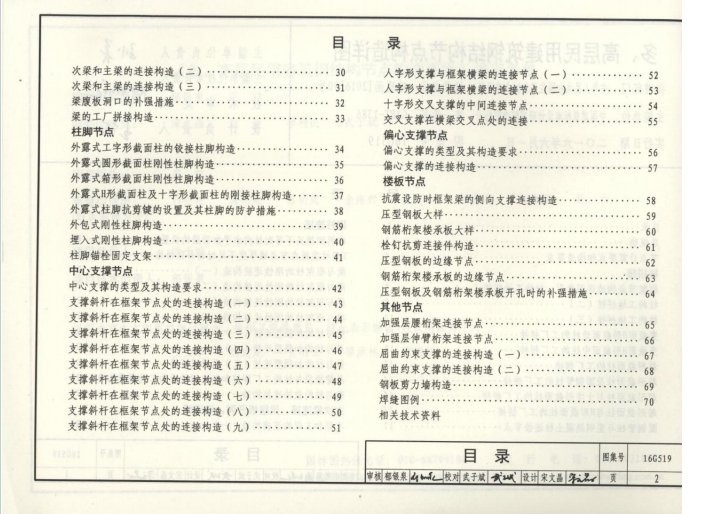

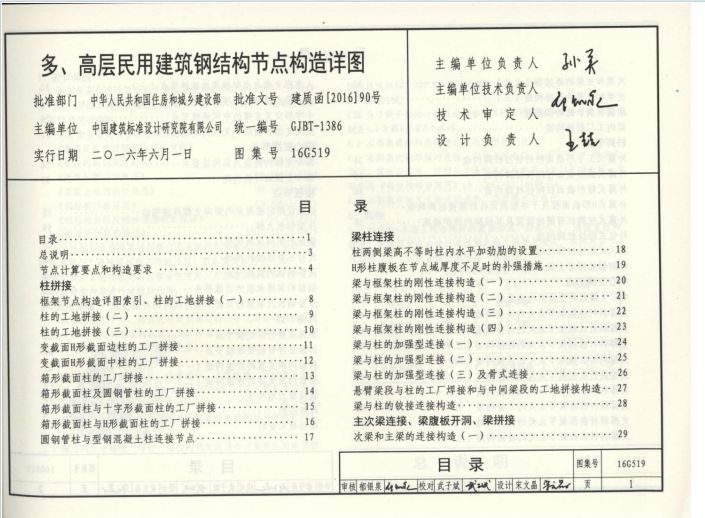

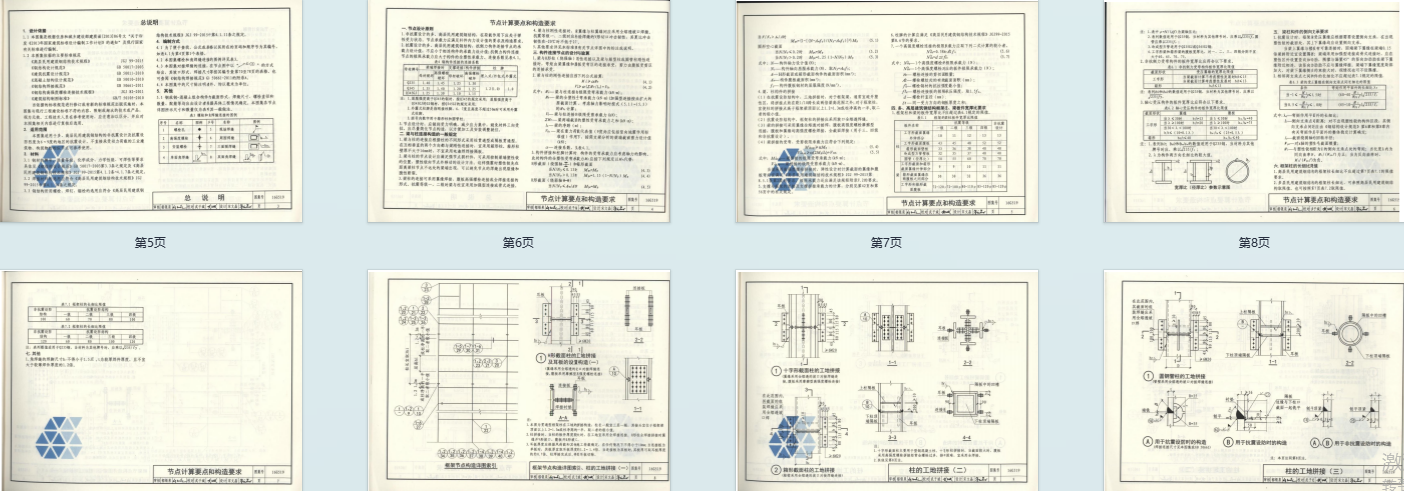

二、核心内容

1. 节点设计原则与基本规定

• 设计原则：
  • 非抗震设计节点需满足杆件内力设计值；抗震设计节点承载力需大于构件全塑性承载力，连接系数根据母材牌号和节点类型确定（如 Q235 钢梁端焊接连接系数为 1.40）。
  • 节点应受力明确、减少应力集中，优先采用简化构造以方便加工安装。
• 材料要求：
  • 钢材、焊接材料、螺栓等需符合《高层民用建筑钢结构技术规程》（JGJ 99-2015）相关规定，焊条型号与母材匹配，高强度螺栓性能等级符合设计要求。
• 板件宽厚比限值：
  • 框架柱、梁的板件宽厚比需符合表 5.1 规定，例如抗震一级工字形柱翼缘外伸部分宽厚比≤10，非抗震设计≤13；工字形梁腹板宽厚比根据轴压比调整，一级抗震≤72-120ρ（ρ 为轴压比）。

2. 柱拼接与梁柱连接

• 柱拼接：
  • 工地拼接：H 形柱翼缘采用全熔透坡口焊，腹板可用高强度螺栓连接；箱形柱壁板全熔透焊接，十字形柱拼接宜采用全焊形式。拼接位置宜在框架梁顶面以上 1.2~1.3m 或柱净高一半处。
  • 工厂拼接：变截面 H 形柱、箱形柱的拼接需设置水平加劲肋，加劲肋厚度不小于梁翼缘厚度 + 2mm（抗震设计）或最大梁翼缘厚度的 1/2（非抗震设计）。
• 梁柱连接：
  • 刚性连接：梁翼缘与柱翼缘采用全熔透坡口焊，腹板可用高强螺栓或焊接连接。抗震一、二级宜采用加强型连接（如翼缘加盖板）或骨式连接（削弱梁翼缘使塑性铰外移）。
  • 铰接连接：适用于非框架柱与梁的连接，通过腹板螺栓或牛腿连接，螺栓直径≥M16。

3. 柱脚节点

• 类型及构造：
  • 外露式：铰接柱脚适用于多层结构，锚栓直径≥20mm；刚性柱脚用于高层，锚栓直径 30~76mm，需设置抗剪键（H 型钢或方钢）承受剪力。
  • 埋入式 / 外包式：适用于抗震等级较高的结构，埋入式柱脚埋深≥柱截面高度，外包式需配置箍筋和栓钉，混凝土强度等级不低于 C30。
  • 锚栓固定：采用角钢支架定位，锚栓下端设弯钩或锚板，锚固长度≥25d，安装后灌注无收缩二次灌浆层。

4. 支撑节点

• 中心支撑：
  • 类型包括单斜杆、人字形、十字交叉等，抗震设计禁用 K 形支撑。支撑杆件长细比限值：非抗震≤120，一级抗震按压杆设计≤120，拉杆设计≤180。
  • 节点连接：H 形支撑与柱采用节点板螺栓或焊接连接，支撑端部宜设圆弧过渡，节点板边缘与支撑轴线夹角≥30°。
