二、核心内容

1. 图牌与个人劳动防护

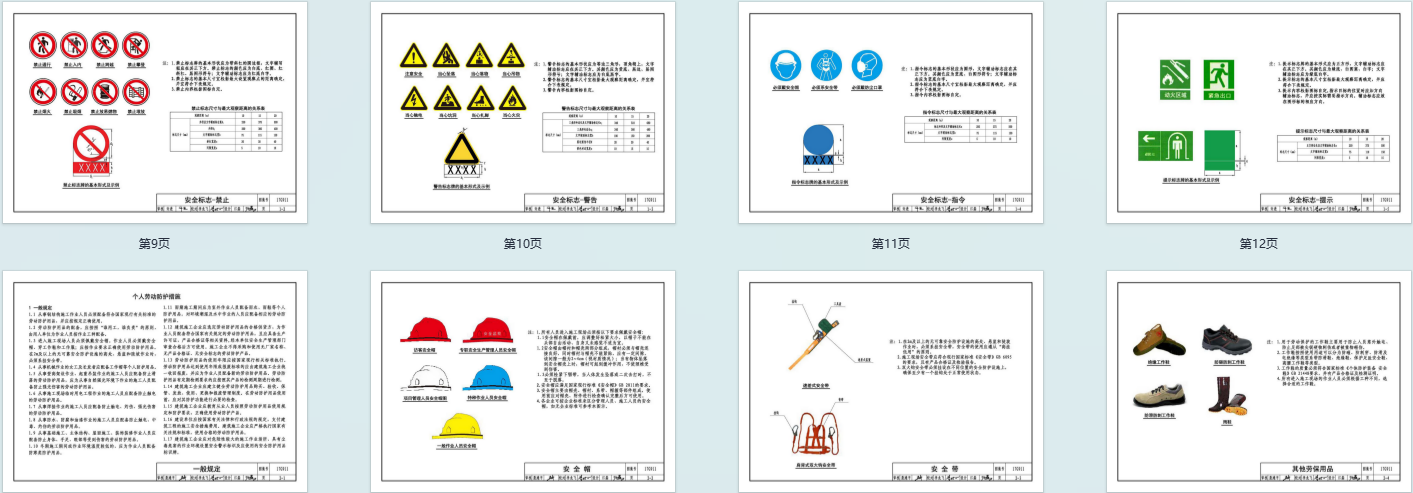

• 安全标志：
  • 分为禁止、警告、指令、提示四类，明确图形符号、尺寸及设置要求。例如，禁止标志为白底红圈，警告标志为黄底黑边，设置高度宜与人眼视线一致，多个标志并列时按 “禁止→警告→指令→提示” 顺序排列。
  • 材质选用镀锌铁板或 PVC 板，需防雨防晒，触电危险区域采用绝缘材料。
• 个人防护措施：
  • 安全帽：需符合《安全帽》（GB 2811），佩戴时调整松紧并系紧下颚带，帽衬与帽壳间隙为 2~4cm。
  • 安全带：高处作业（≥2m）必须使用，遵循 “高挂低用” 原则，双大钩安全带需挂在不同防护点，符合《安全带》（GB 6095）。
  • 其他防护：焊工配备阻燃服、面罩及绝缘手套；电工使用绝缘鞋和手套；高处作业人员穿防滑鞋，冬季配备防寒用品。

2. 施工安全防护

• 操作平台与脚手架：
  • 可调组装式平台：适用于 1200~1800mm 的矩形或圆形柱，由底板、护栏等组成，平台上作业人数≤3 人，严禁堆载，护栏高度≥1.2m 并设踢脚板。
  • 移动式脚手架：搭设高度≤5m，面积≤10m²，高宽比≤3:1，底部设滑轮及制动器，移动时平台上严禁有人。
• 高空防护设施：
  • 安全平网：下挂式适用于腹板高度＜800mm 的钢梁，上挂式用于无压型钢板作业，滑动式用于大跨度结构，网眼尺寸及阻燃性需符合《安全网》（GB 5725）。
  • 防坠与登高设施：垂直登高挂梯设防坠器，护笼式挂梯符合《固定式钢梯及平台安全要求》（GB 4053.1）；钢斜梯角度 30°~75°，踏板采用花纹钢板，双侧护栏高度 1.2m。
• 临边防护：
  • 抱箍式双道安全绳用于柱间防护，立杆式安全绳用于钢梁临边，钢丝绳直径≥9.3mm，绳卡数量≥3 个，间距 100mm。

3. 移动式储物设施与工器具

• 储物设施：
  • 焊机房：由 20GP 集装箱改制，设通风扇、灭火器及重复接地，内部电焊机保持间距，电缆穿 PVC 管保护。
  • 气瓶存储：专用存储箱需远离火源（≥12m），化学性质相忌的气瓶不得混存，配备橡胶垫防震，由专人管理并加锁。
  • 屯料平台：基座采用 I14 工字钢，表面铺花纹钢板，限存小型机具，使用前需复核下部结构承载力。
• 工器具：
  • 吊索与卸扣：钢丝绳吊索编插长度≥300mm，安全系数符合规范；D 型及弓形卸扣不得侧向受力，磨损量达原尺寸 10% 时报废。
  • 接火斗：用于焊接作业防火，底座衬石棉布，高处使用时需采取防坠措施。

4. 材料堆放与临时用电

• 材料堆放防护：
  • 堆场地面硬化并设排水，构件分类分区堆放，腹板高度＞1000mm 的构件需设三角斜撑防倾覆。
