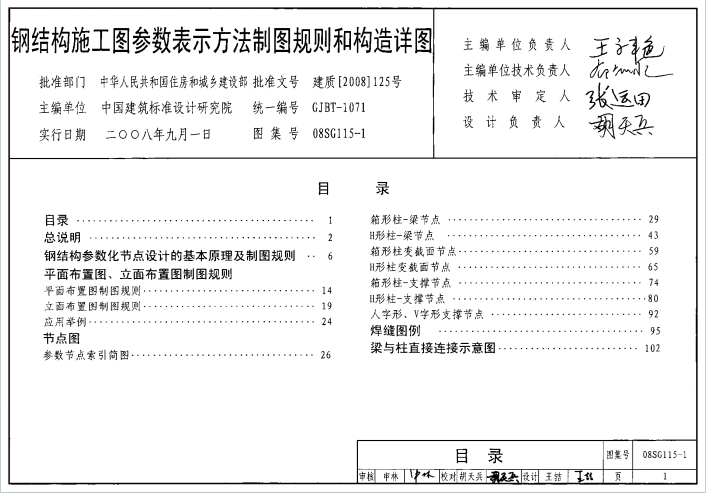

08SG115-1《钢结构施工图参数表示方法制图规则和构造详图》百度网盘PDF电子版下载

二、核心内容

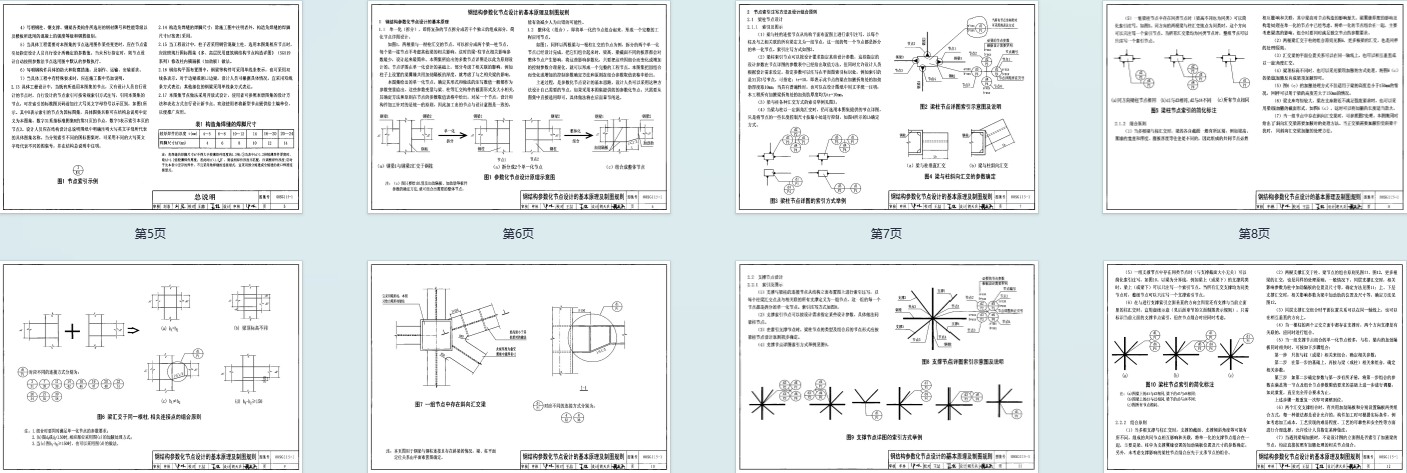

1. 总则与基本原理

• 参数化设计原理：将复杂节点拆分为单一化组件（如梁 – 柱节点独立设计），再通过参数组合形成整体节点。单一化节点参数与构件截面相关，组合时需考虑梁高、支撑角度等关联因素。
• 参数注写方式：
  • 默认标注：仅指明节点页码，参数采用图集中默认值（表格中方括号内数值）。
  • 指定标注：除页码外，可自定义参数（如加劲板厚度），指定值优先于默认值。
• 构件类型：钢柱（H 形、箱形）、钢梁（H 形）、钢支撑（H 形），节点类型为焊接刚接节点。

2. 制图规则

• 平面布置图：
  • 按结构层绘制，标明梁、柱编号、标高、定位及节点索引。
  • 钢梁可采用单线条或双线条表示，边梁宜用双线条；未标注构件默认轴线居中布置。
  • 节点索引采用象限式，与梁、柱平面位置对应，同类节点可简化标注。
• 立面布置图：
  • 用于表达支撑或特殊构件，标明标高、柱变截面位置、支撑编号及节点索引。
  • 支撑强轴默认在框架平面内，偏离轴线时需标注偏移距离；正交方向支撑用虚线示意。

3. 节点设计与选用

• 节点类型：涵盖 H 形柱 – 梁节点、箱形柱 – 梁节点、柱变截面节点、支撑节点（含人字形、V 字形）等，每种节点均明确适用范围、参数表及钢板厚度要求。
  • 柱 – 梁节点：需规定梁段连接长度、加劲肋厚度、焊缝形式等，梁端加腋时需标注楔形段长度。
  • 支撑节点：明确支撑与梁柱的连接参数（如支撑翼缘宽度、加劲肋厚度），考虑支撑转轴时的构造措施。
  • 变截面节点：适用于柱截面高度或宽度变化处，需控制变截面位置（如梁上方 1.3m 附近）及过渡段参数。
• 参数表：包含节点关键尺寸（如梁高、翼缘宽度）、限制值（如连接长度≥300mm）及参考值，钢板厚度需与构件材质匹配（如加劲肋厚度取梁翼缘厚度最大值）。

4. 焊缝与构造要求

• 焊缝图例：规定 11 种焊缝类型的坡口形状、尺寸、焊接方法及适用板厚，如全焊透坡口焊缝的角度（45° 或 60°）、钝边厚度（0~3mm）等。
• 构造细节：
  • 角焊缝焊脚尺寸按焊件厚度确定（如较厚焊件厚度 6~8mm 时，焊脚尺寸 6mm）。
  • 柱加劲肋、支撑加劲肋厚度需满足强度要求（如支撑加劲肋厚度≥0.5 倍支撑翼缘厚度）。

5. 应用说明

• 设计总说明需明确图集号、结构安全等级、抗震设防信息、材料牌号及防火防腐要求。
• 非标准节点需另行设计，可参考《多、高层民用建筑钢结构节点构造详图》（SG519 系列）。
• 节点索引时，国标图集节点需加注大写字母（如 “B31” 表示图集 B 的 31 页节点），并在总说明中定义字母对应的图集名称。
