19D706-2《医疗建筑电气设计与安装》百度网盘PDF下载

19D706-2《医疗建筑电气设计与安装》百度网盘PDF下载

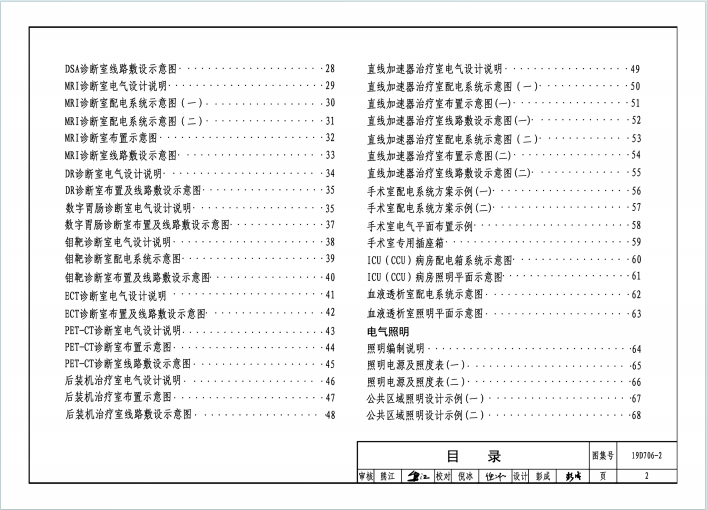

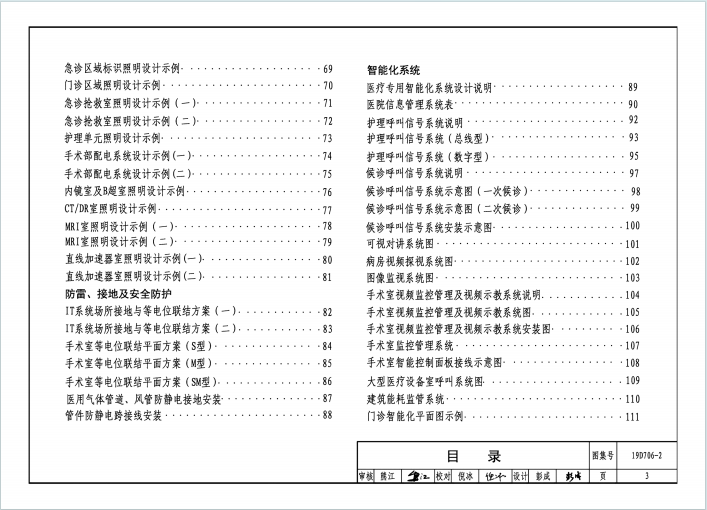

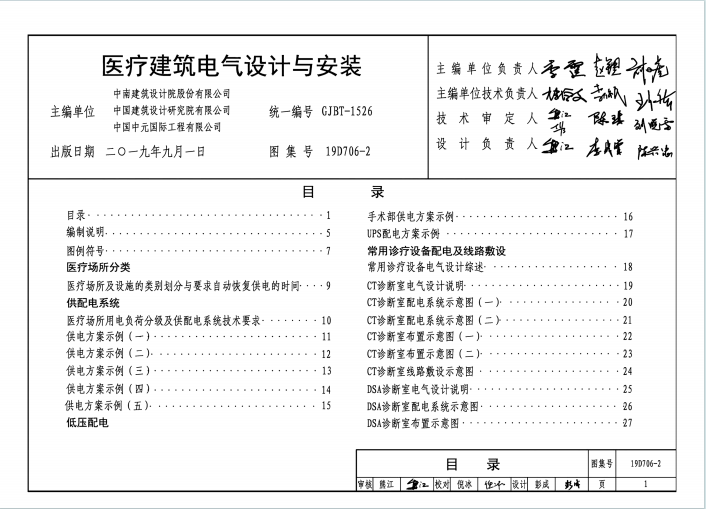

《医疗建筑电气设计与安装》图集,由中国建筑标准设计研究院等单位主编,2019 年 9 月出版,替代 08SD706-2,适用于新建、改建和扩建的医疗建筑电气设计与安装。内容涵盖医疗建筑电气系统多方面,为医疗建筑电气设计与施工提供详细规范与参考。

医疗场所分类

  • 分类标准:根据电气安全防护要求分为 0 类(不使用医疗电气设备接触部件)、1 类(设备接触部件与患者体表等接触)、2 类(设备接触部件与患者体内接触等)。
  • 应急供电要求:不同场所应急电源供电维持时间不同,如要求恢复供电时间≤0.5s 时,自备应急电源供电维持时间≥3h(柴油发电机组时 UPS≥15min),其他应急电源≥24h。

供配电系统

  • 负荷分级:一级负荷中特别重要负荷包括手术室等涉及患者生命安全的设备及照明用电等;一级负荷包含急诊诊室等场所的诊疗设备及照明用电等;二级负荷有肢体伤残康复病房照明用电等;三级负荷为一、二级负荷以外的其他负荷。

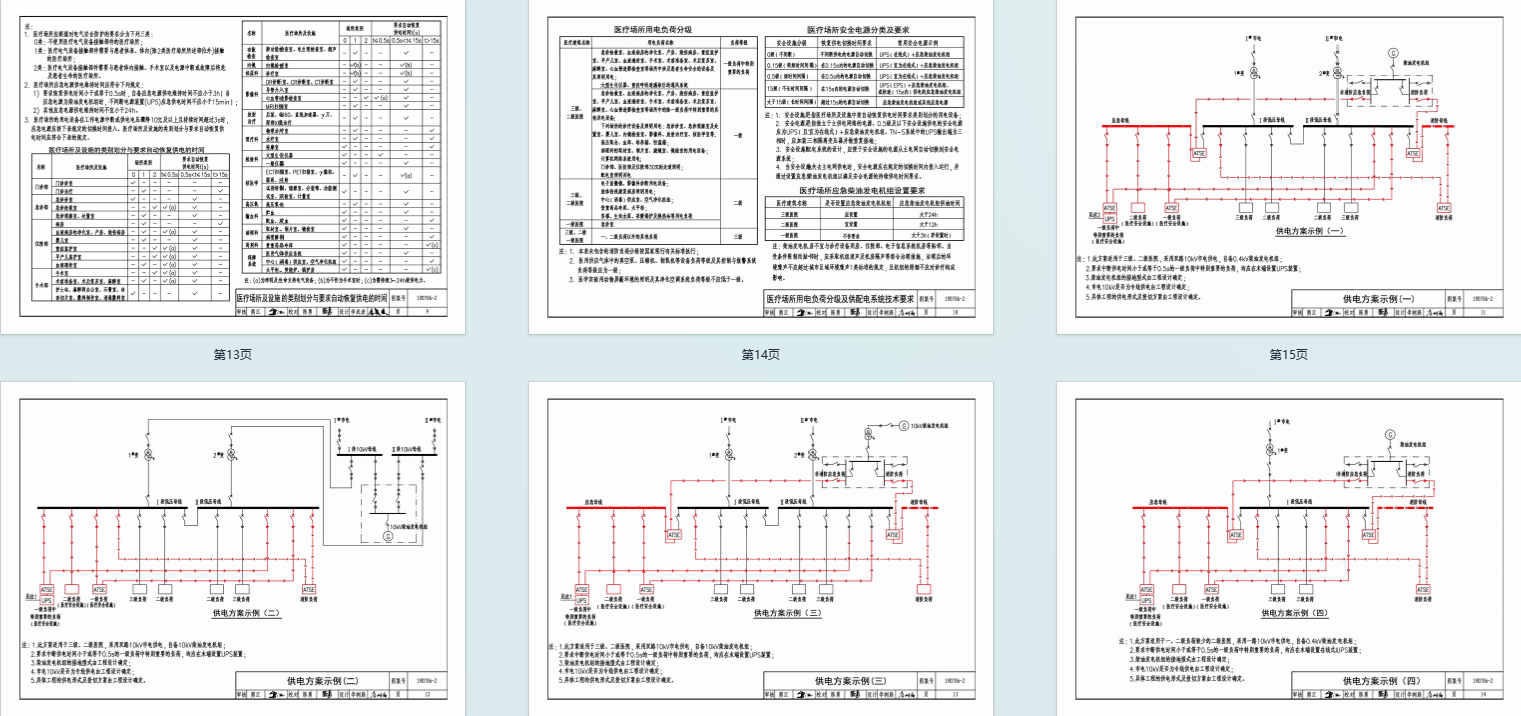

  • 供电方案:有双路 10kV 市电 + 柴油发电机组(适用于三级、二级医院)、一路 10kV 市电 + 0.4kV 柴油发电机组(适用于一、二级负荷较少的二级医院)等多种方案。

低压配电

  • 手术部供电:每个手术室配专用电源和配电箱,辅助设备配 1-2 路专用电源和配电箱,可采用 UPS 集中或分散供电。
  • UPS 配电:有集中设置和分散设置方案,实际工程可组合使用。

常用诊疗设备配电及线路敷设

  • 设备类型:包括 CT、DSA、MRI、DR 等,不同设备供电质量、电缆截面要求不同,配电方案和线路敷设需满足设备供应商技术要求,且要设置专用接地端子箱和局部等电位接地端子箱。

电气照明

  • 照度及质量:医疗建筑内主要诊疗场所照度均匀度≥0.6,光源色温、显色指数等有相应要求,且有正常照明、应急照明等多种照明种类。
  • 控制及计算:公共区域照明宜由建筑设备监控或智能照明系统控制,病房楼护理单元走廊照明由护士站统一控制等。

防雷、接地及安全防护

  • 接地与等电位联结:IT 系统场所接地与等电位联结有多种方案,手术室等场所需设置辅助等电位联结网络。
  • 防静电接地:医用气体管道、风管等需进行防静电接地安装。

智能化系统

  • 护理呼叫信号系统:二级及以上医院应设置,由护士站主机等组成,按护理单元设置,有总线型和数字型。
  • 候诊呼叫信号系统:二级及以上医院应设置,由护士站或分诊台主机等组成,可实现挂号、候诊等一体化管理。
  • 其他系统:包括可视对讲系统、病房视频探视系统、手术室视频监控管理及视频示教系统等。

既有医疗场所物联网改造

  • 技术简介:物联网技术适用于既有建筑改造,可实现医疗设备定位等多种功能,感知层设备通过网络层接入应用层。
  • 改造方案:利用建筑原有以太网结构,更换部分设备为物联网设备,新增物联网汇聚网关等设备,应用层结合医院业务流程实现各种功能。

相关技术资料

介绍了多家企业的产品技术资料,如 IMGS 智能医用电能保障系统、数字化医院统一视频服务平台等。
