一、规范框架与修订要点

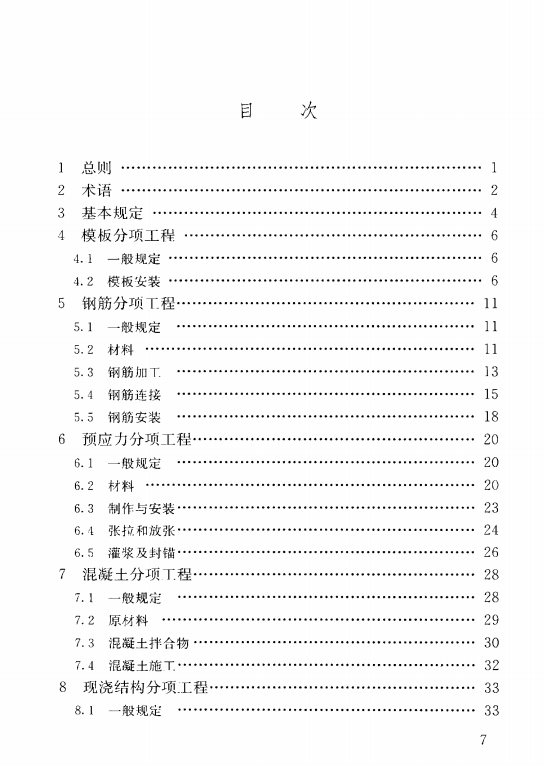

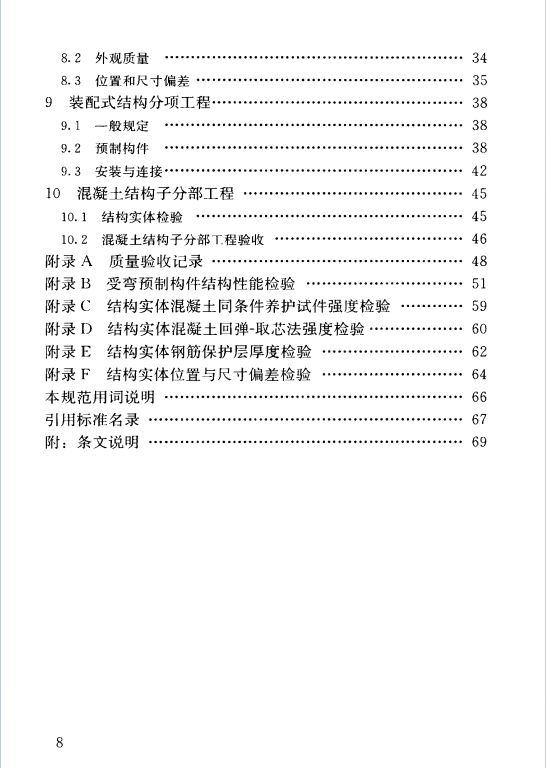

1. 核心框架：涵盖总则、术语、基本规定、模板 / 钢筋 / 预应力 / 混凝土 / 现浇结构 / 装配式结构等分项工程，以及子分部工程验收，共 10 章，另含 6 个附录（质量验收记录、构件检验等）。
2. 修订重点：
   • 完善验收基本规定，扩大认证产品检验批容量。
   • 新增成型钢筋、无粘结预应力筋防水性能、结构位置与尺寸偏差实体检验等要求。
   • 取消模板拆除验收规定，强化实体检验（如回弹 – 取芯法验混凝土强度）。

二、分项工程验收关键要求

1. 模板工程
   • 需编制施工方案，爬升式、工具式及高大模板支架工程需技术论证。
   • 模板及支架需满足承载力、刚度和整体稳固性，后浇带处模板及支架应独立设置。
   • 安装偏差需符合规定，如轴线位置偏差≤5mm，垂直度偏差层高≤6m 时≤8mm。
2. 钢筋工程
   • 钢筋进场需检验屈服强度、抗拉强度等，抗震构件钢筋需满足强屈比≥1.25 等要求。
   • 成型钢筋进场需检验力学性能，机械连接需检验拧紧扭矩，绑扎接头需控制面积百分率。
   • 安装时受力钢筋牌号、规格、数量必须符合设计，保护层厚度合格点率≥90%。
3. 预应力工程
   • 隐蔽工程验收包括预应力筋位置、孔道规格等，张拉时混凝土强度需达设计值 75% 以上。
   • 灌浆需饱满密实，水泥浆抗压强度≥30MPa，锚具封闭保护层厚度需符合环境要求。
4. 混凝土工程
   • 强度需按标准评定，抗冻、抗渗等耐久性指标需检验，原材料进场需验水泥、外加剂等。
   • 施工缝、后浇带留设及养护需符合方案，强度试件需在浇筑地点随机抽取。
5. 现浇与装配式结构
   • 现浇结构外观不得有严重缺陷，尺寸偏差如轴线位置≤8mm，垂直度≤10mm。
   • 装配式结构预制构件需验结构性能，安装连接需保证灌浆密实，接缝防水需符合设计。

三、子分部工程验收要点

1. 实体检验：包括混凝土强度（同条件试件或回弹 – 取芯法）、钢筋保护层厚度（合格率≥90%）、结构位置与尺寸偏差。
2. 验收合格条件：所含分项验收合格、质量控制资料完整、观感质量合格、实体检验结果符合要求。
3. 处理机制：施工质量不符合要求时，可通过返工、检测鉴定、设计核算等方式处理后重新验收。

四、附录关键内容

• 质量验收记录：含检验批、分项、子分部验收记录表。
• 结构性能检验：受弯预制构件需验承载力、挠度、抗裂；实体检验方法详细规定。

五、强制性条文示例

• 4.1.2：模板及支架需满足承载力、刚度和稳固性。
• 5.2.1：钢筋进场需验力学性能和重量偏差。
• 5.2.3：抗震构件钢筋性能需满足特定要求。
• 7.4.1：混凝土强度等级必须符合设计，试件需现场制取。
