一、编制概况

1. 编制依据
   • 依据《装配式混凝土建筑用预制部品通用技术条件》《建筑抗震设计规范》等国家及地方标准编制。
   • 标准规范修订时，图集不符内容失效，需复核后使用。
2. 适用范围
   • 现浇楼梯适用于 6-9 度抗震区砌体结构住宅、高层剪力墙住宅及公共建筑；预制楼梯适用于 6-8 度区多层砌体住宅、高层住宅及公建，不适用于幼儿园等特殊建筑。
3. 内容构成

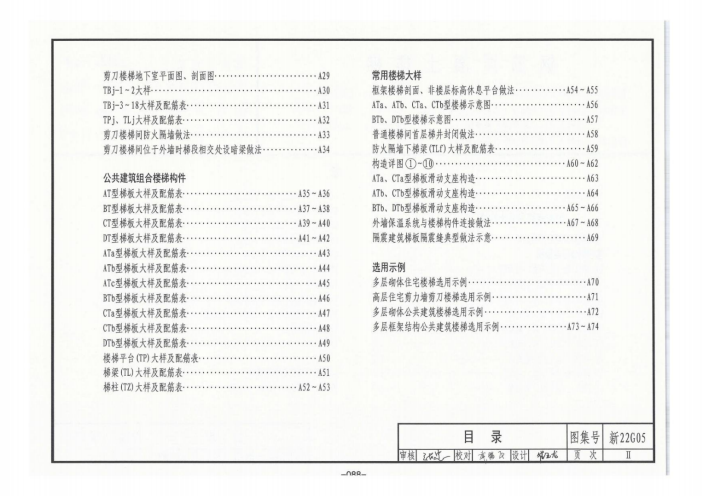

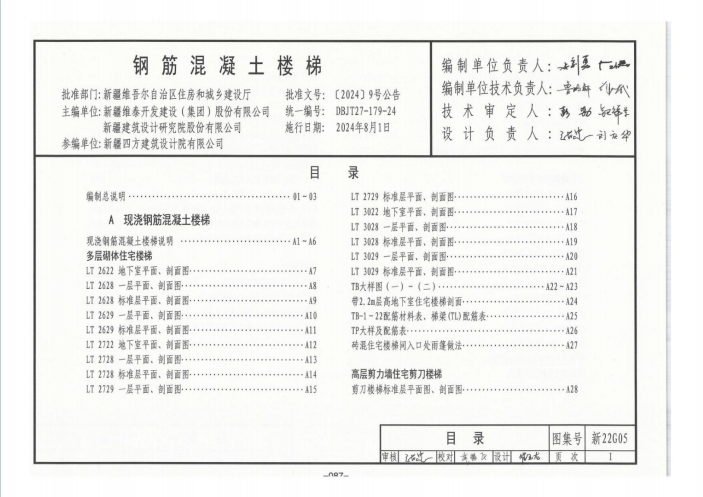

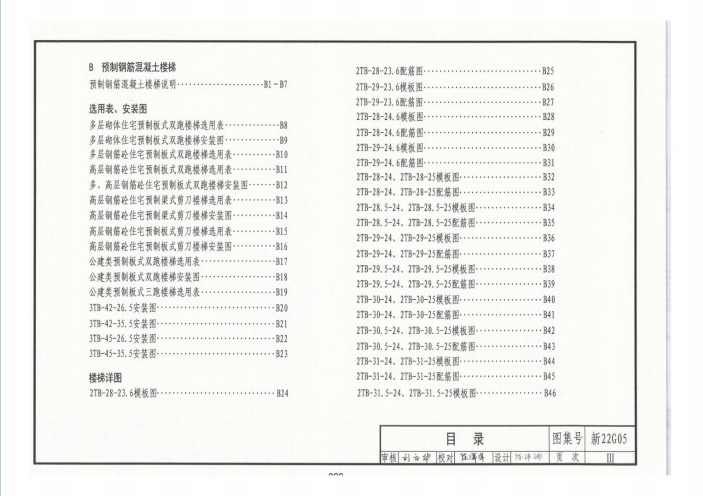

   • 分为现浇（A 部分）和预制（B 部分）钢筋混凝土楼梯，涵盖设计说明、构件详图、选用示例等。

二、现浇钢筋混凝土楼梯

1. 设计要点

• 类型：包括双跑、剪刀楼梯，梯板类型有 AT、BT、CT、DT 等，适用于不同层高与开间。
• 材料：混凝土强度 C25（砌体结构）~C30（钢筋混凝土结构），钢筋采用 HRB400，保护层厚度 15~25mm。
• 荷载：住宅活荷载 2.0~3.5kN/m²，公建 3.5kN/m²，栏杆水平荷载 1.0~1.5kN/m。
• 构造：梯板与主体可整浇或设滑动支座，防火隔墙下梯梁需加强，隔震建筑设隔震缝。

2. 主要构件

• 梯板：按类型配筋，如 AT 型梯板厚 90~180mm，纵筋 Φ8~Φ12，箍筋 Φ6~Φ10。
• 梯梁：跨度≤4.2m，截面 200×300~200×450mm，纵筋 Φ14~Φ22，箍筋 Φ8~Φ10。
• 平台板：净跨≤2.8m，厚 90~120mm，配筋 Φ8~Φ10@200。

3. 特殊构造

• 滑动支座：ATa、ATb 等型梯板下端设聚四氟乙烯板或塑料片，减少对主体结构影响。
• 防火隔墙：剪刀楼梯间设防火隔墙，墙下梯梁 (TLf) 配筋加强，保护层≥25mm。
• 外墙保温：与楼梯构件连接需符合当地保温系统标准，如现浇混凝土夹芯保温。

三、预制钢筋混凝土楼梯

1. 设计要点

• 适用范围：6-7 度区多层砌体住宅，6-8 度区高层住宅及公建，含板式双跑、三跑及剪刀楼梯。
• 材料：混凝土 C30，钢筋 HRB400，预埋件锚板 Q235B，锚筋 Φ8~Φ12。
• 连接：支座采用销键连接，砌体结构为固定支座，其他结构上端固定、下端滑动，按简支计算。

2. 主要构件

• 梯板：多层砌体住宅双跑梯板宽 2.36~2.46m，高层住宅双跑梯板宽 2.4~3.2m，配筋 Φ8~Φ12，板厚 110~120mm。
• 梯梁：预制梯梁挑耳支承梯板，需验算弯剪扭，截面 200×300mm，纵筋 Φ14~Φ16。

3. 施工要求

• 制作：立模生产，脱模强度≥15N/mm²，出厂强度≥75% 设计值，吊点采用吊环或预埋螺母。
• 堆放运输：场地平整，垫木分隔，堆放高度≤5 层，运输时防止构件变形。
• 安装：采用横梁式吊具，就位后及时固定，安装误差≤±5mm，节点用 Ⅱ 类灌浆料。

四、选用与示例

1. 选型方法
   • 根据层高、开间、抗震等级选型号，如多层砌体住宅 2.8m 层高选 2TB-28-23.6，高层剪力墙住宅 2.8m 层高选 LTj-28-66。
2. 示例
   • 某 5 层砌体住宅，地下室层高 2.2m，标准层 2.8m，选用现浇楼梯 LT2722（地下室）和 LT2728（标准层）。
   • 某 20 层剪力墙住宅，标准层 2.8m，选预制板式剪刀楼梯 JT-28-25，设滑动支座与防火隔墙。

五、验收与维护

1. 质量检验
   • 现浇楼梯按《混凝土结构工程施工质量验收规范》检验，预制楼梯需进行结构性能检验。
2. 维护
   • 外露预埋件防锈处理，滑动支座定期检查，隔震缝填充柔性材料，确保变形能力。
