一、编制概况

1. 编制依据
   • 依据《既有建筑鉴定与加固通用规范》《建筑抗震鉴定标准》等国家及新疆地方标准编制。
   • 当标准规范修订时，图集与现行标准不符内容自动失效，需复核后使用。
2. 适用范围
   • 适用于 6-8 度区普通砖砌体结构抗震加固，9 度区参考使用，底部框架砖房需补充专项设计。
3. 加固流程
   • 遵循 “抗震鉴定→方案选择→加固设计→施工验收” 流程，需结合鉴定报告调整方案。

二、主要加固方法及内容

1. 基础加固

• 方法：采用混凝土套或钢筋混凝土套加大基础底面积，分批次间隔施工，消除新旧基础应力滞后。
• 构造：基础加宽需满足台阶宽高比要求，新增混凝土强度≥C25，与原基础植筋连接，埋深≥500mm。
• 处理：基础损坏时采用砂浆或喷射混凝土修复，防腐处理根据地基土腐蚀性等级选用材料。

2. 壁柱、砖柱及组合柱加固

• 钢筋混凝土围套加固：适用于承载力或延性不足的壁柱 / 砖柱，围套厚度≥100mm，混凝土≥C25，纵筋≥Φ12@200，箍筋加密。
• 外包钢加固：6-7 度或承载力不足 30% 时采用，角钢≥L75×6，缀板 @300，螺杆 M16@300，表面抹砂浆防护。
• 组合柱加固：用于大梁下墙体，采用钢筋混凝土或砂浆面层，纵筋保护层室内≥20mm，室外≥25mm。

3. 墙体加固

• 钢筋网砂浆面层加固：适用于原砂浆强度 M0.4-M2.5 的墙体，单面 / 双面加固，砂浆强度≥M10，钢筋网 Φ6@300，拉筋 S 形 @900。
• 钢筋混凝土板墙加固：原砂浆强度≥M2.5 时采用，板墙厚 60-100mm，混凝土≥C25，纵筋 Φ12@200，穿墙拉筋 Φ8@800。
• 新增抗震墙加固：砌体抗震墙砂浆强度≥M10，混凝土抗震墙厚 140mm，与原墙通过构造柱 + 螺栓连接，基础埋深与原墙一致。

4. 外加圈梁 – 钢筋混凝土柱加固

• 圈梁设置：现浇混凝土圈梁≥C25，截面高≥250mm，纵筋 4Φ10，箍筋 Φ6@200，转角设斜筋。型钢圈梁可用 [8 槽钢或 L75×6 角钢。
• 钢拉杆连接：代替内墙圈梁时，拉杆直径≥Φ14，锚固于圈梁或原墙体，垫板尺寸按规范选取。
• 构造柱设置：新增柱底部锚固于基础，纵筋贯通楼板，与圈梁可靠连接，箍筋加密区≥500mm。

5. 其他部位加固

• 出屋面小房间及女儿墙：采用构造柱 + 圈梁 + 拉杆或钢筋网砂浆面层加固，女儿墙设构造柱间距≤4m。
• 砖木结构：通过组合柱、角钢墙撑等加固，提高整体性。
• 墙体裂缝处理：根据裂缝宽度采用表面封闭、压力灌浆、钢筋填缝或钢筋网砂浆面层等方法。

三、材料与施工要求

1. 材料
   • 混凝土强度≥C25，钢筋采用 HPB300/HRB400，钢材 Q235B，砖强度≥MU10，砂浆≥M5。
   • 化学锚栓、灌浆料等需满足粘结强度和耐久性要求，植筋深度≥10d 且≥100mm。
2. 施工工艺
   • 喷射混凝土需控制配合比和风压，化学锚栓施工需钻孔清孔、注胶植筋，干砸锚杆抗拔力≥8.5kN。
   • 新旧混凝土结合处需凿毛、刷界面剂，型钢加固表面需除锈防腐。

四、验收与维护

1. 验收
   • 检查材料强度、构件尺寸、连接可靠性，抗拔力试验抽样比例 1:20，需提供检测报告。
2. 维护
   • 外露钢构件除锈刷漆，加固表面防护在胶固化后施工，定期检查裂缝和节点耐久性。

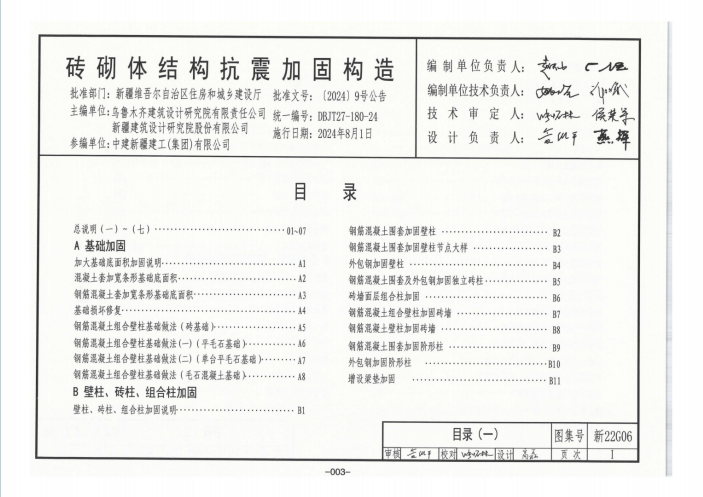

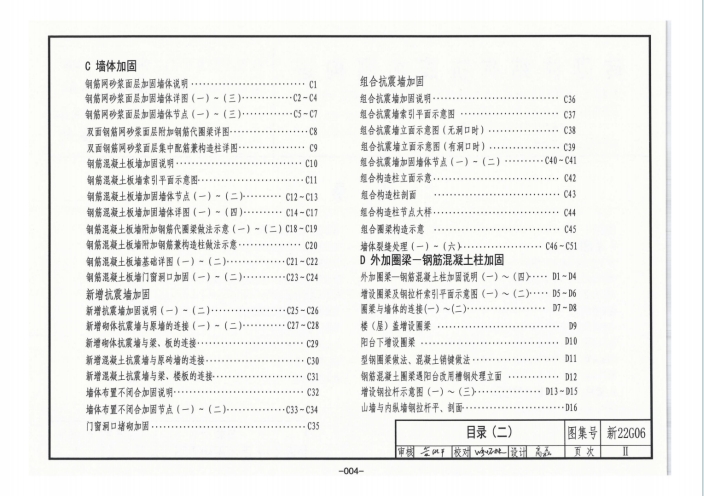

五、附录与索引

• 图集包含各加固节点详图、材料表及施工流程，索引方法按章节编号，如基础加固为 A 章节，墙体加固为 C 章节，便于设计施工查阅。
