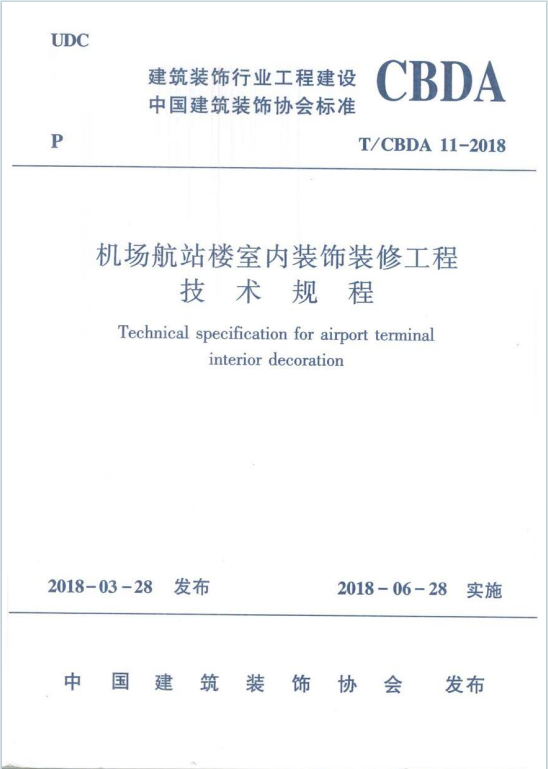

TCBDA11-2018《机场航站楼室内装饰装修工程技术规程》百度网盘PDF下载

1. 总则与术语

• 总则：为规范机场航站楼室内装饰装修工程，做到技术先进、经济合理、安全可靠，适用于新建、扩建、改建的民用及军民合用机场航站楼公共区域，施工需符合国家现行标准。
• 术语：定义了机场航站楼、空间网架结构吊顶、三维可调系统等专业术语，明确其技术内涵，如 “机电功能末端集成单元” 指汇集多种机电末端设备的单元。

2. 基本规定

• 工程协同：需与建筑、结构、消防等多专业协同，室内环境质量、材料部品构配件需符合国家标准，应用 BIM 技术辅助设计施工。
• 人性化设计：保护旅客隐私，设置无障碍设施、母婴室等，保障出行安全便捷。
• 技术应用：鼓励采用互联网、AI、VR 等技术优化全过程，提升工程质量和效率。

3. 材料要求

• 一般规定：材料需满足防火、防腐、环保等要求，优先选用可再生和本地材料，出厂前需预拼装和检验，包装运输防损伤。
• 防火环保：材料燃烧性能、有害物质限量需符合 GB 50222、GB 50325 等标准，挥发性有机物释放率测试按 JG/T 528 执行。
• 加工制作：石材、玻璃、金属等材料加工需符合精度要求，如石材需同矿源同层面，玻璃需磨边倒角，金属件需防腐处理。

4. 设计要点

• 功能区域设计：
  • 声学与照明：候机区等需吸声处理，照度标准值如值机办票区柜台面为 500lx，满足广播清晰度和视觉需求。
  • 变形缝：地面变形缝需承重或防水处理，缝宽满足建筑变形要求，配置阻火带或吸声材料。
  • 吊顶：空间网架结构吊顶采用三维可调系统，吊杆防松脱，面板设防坠落链条，检修口与逃生口结合。
• 特殊区域：
  • 安全检查区：隔断高度不低于 2.5m，采用抗冲击面板，满足封闭管理和安检需求。
  • 卫生间：布局易见，设无障碍设施、行李挂钩等，地面防滑，采用悬挂式隔断。
  • 人性化设施：设置医疗急救站、更衣室，座椅布局考虑特殊旅客需求，母婴室采用柔性材料。

5. 施工要求

• 施工准备：测量放线需界定范围、统一高程，采用三维扫描等技术精准建模，预埋件和管线敷设完成后进行面层施工。
• 分项工程：
  • 吊顶工程：吊杆与网架螺栓连接，三维可调转接件安装后防松，龙骨调平，面板安装后调整精度。
  • 墙柱面与楼地面：饰面板安装前弹线定位，金属骨架牢固；楼地面按功能分区施工，橡胶地板需控制环境温度和基层含水率。
• 安全与环保：绿色施工控制粉尘噪声，装配化装修减少现场焊接，成品保护符合 JGJ/T 427 标准。

6. 竣工验收与交付维保

• 验收标准：按 GB 50210 等标准验收，包括室内环境质量、隐蔽工程（如吊顶连接件、防火处理），分部分项验收合格后整体验收。
• 维保要求：竣工验收后交付维保手册，保修期 2 年，自验收合格之日起算。

7. 附录与引用标准

• 附录：包含不同区域高峰小时旅客面积、主要装饰材料技术要求、航站楼指标划分等，为设计施工提供数据参考。
• 引用标准：涵盖声学、防火、材料等 130 余项国家标准、行业标准及团体标准，确保技术规范性。

总结
