主要内容

1. 设计依据：包含《室外排水设计规范》《砌体结构设计规范》《混凝土结构设计规范》等多项标准规范。当依据的标准规范修订或有新出版实施时，与本图集不符内容视为无效，工程技术人员需复核选用。
2. 适用范围：
   • 适用于一般城镇排水圆形、矩形无内压排水管道的出水口设计，过路涵洞、农田水利等工程可参照。
   • 圆形管道管径为 300mm～2400mm，矩形管道 W=1000mm～4000mm，H=1000mm～2600mm。
   • 出水口端墙、翼墙外地下水水位与河道贯通，最高水位为管内顶，墙内外水头差按 300mm 计算。
   • 不适用于海水环境、化学腐蚀环境，用于湿陷性黄土等地及抗震设防烈度 9 度及以上地区时需按相关标准规范设计。
3. 设计标准：主体结构安全等级二级，设计使用年限 50 年，构筑物抗震设防烈度不大于 8 度（0.2g、0.3g）。
4. 出水口型式：一般由端墙、翼墙、混凝土底板、下游护砌及消力池等组成，包含八字式、一字式两种形式，每种形式分为圆形及矩形管道形状，按端墙、翼墙材质分为砖砌体、浆砌块石砌体、素混凝土三种材质类型。
5. 选用方法：
   • 一字式出水口用于管道与河道顺接，与下游河道底平接，河深不大于 6m，下游河道边坡按 1∶1.5 设计。
   • 八字式出水口用于管道正交排入河道，管道与河道斜交时可参照，翼墙墙顶坡度与河坡一致，本图集按河坡坡度 1∶2 设计。
   • 砖砌体砌筑的出水口只适用于无地下水、无冰冻环境、管道内经常无水的情况，地方政策不允许使用黏土砖时按要求执行。
   • 严寒地区不宜采用烧结普通砖等材质的出水口，应采用浆砌块石材质并采取抗冻措施。
   • 八字出水口端墙上部、翼墙两侧及下游护砌，应根据工程情况在一定范围内采用浆（干）砌块石护砌。
   • 一字式出水口尾端墙加长段边坡为渐变段，渐变段及部分下游河道边坡应采用浆（干）砌块石护砌。
   • 当河道全程有护砌时，出水口下游护砌同河道护砌，无护砌时按标准图实施护砌以防雨水冲刷，位于生态护岸时周边护砌应与护岸形式结合。
   • 本图集消力池设计取允许不冲流速为 6m/s，其尺寸计算与多种水力要素有关，为特定条件下的尺寸及参考做法，水力要素条件与本图集不一致时应另行设计或调整，适用条件在图集中说明。
   • 八字出水口底板顶与河道底高差不大于 0.3m 时，为防止管道淤积，内底应高于河底 300mm 接入，不同高差范围对应不同下游护砌施工类型。
   • 出水口相关结构应建在原状土上，端墙、翼墙下地基承载力在图中明示，遇不良地基应处理或验算，冰冻地区结构基底位于冰冻线以上时，其下冰冻范围内应回填级配砂石，压实系数 0.95。
6. 结构设计：
   • 设计荷载取值：出水口坡面可变荷载取 2kN/m²，坡顶平面可变荷载取 10kN/m² 及城 A 级荷载的较大值，土的重力密度等也有明确取值。
   • 材料：砌体材料、砂浆、混凝土等有具体强度等级及相关要求，寒冷和严寒地区混凝土抗冻等级不同。
7. 施工及验收：砌体施工质量控制等级为 B 级，一字式和八字式出水口的填土、回填等施工有具体要求，端墙及翼墙后背土应严密夯实，管道四周与端墙结合方式明确，冰冻地区出水口周边河坡护砌底部回填有规定，设计基础底面有地下水时应采取降排水措施，各项施工与验收应符合相关标准规范。
8. 其他：未注明尺寸单位为毫米，工程量按最小尺寸计算，出水口圆管按混凝土管表示，其他管材可混凝土满包后参照施工，还列出了图例。

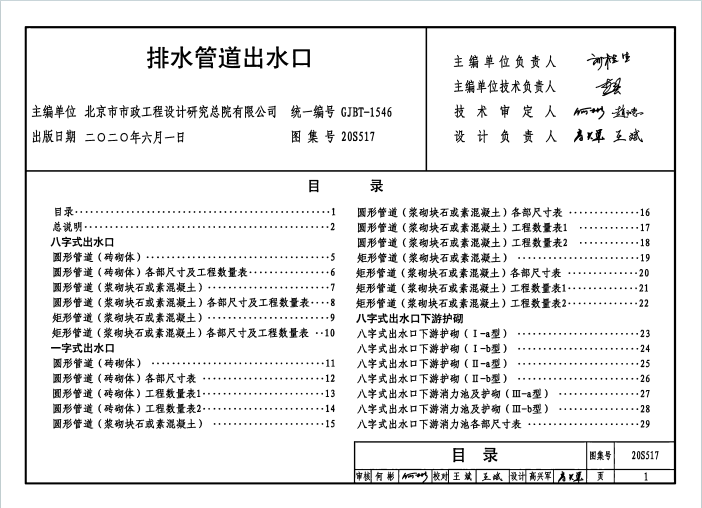

附录部分

• 包含八字式、一字式出水口的各种形式，如圆形管道（砖砌体、浆砌块石或素混凝土）、矩形管道（浆砌块石或素混凝土）的各部尺寸表、工程数量表，以及下游护砌、消力池及护砌的相关施工详图和尺寸表等。
