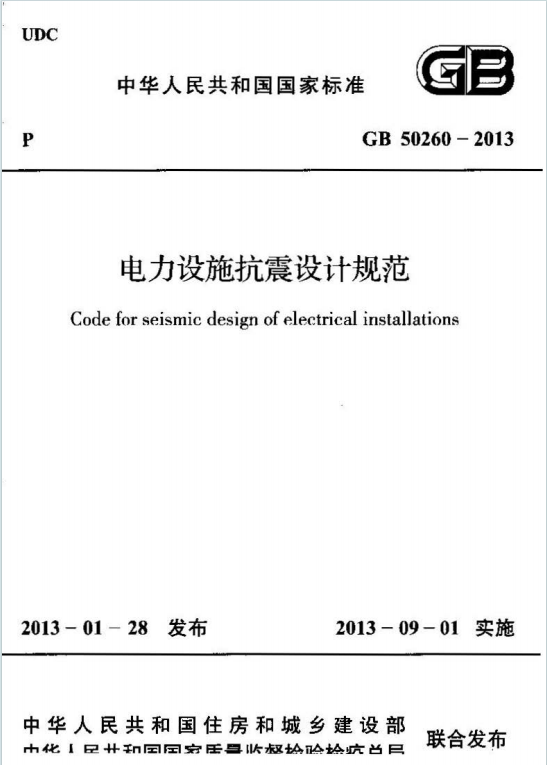

GB50260-2013《电力设施抗震设计规范》百度网盘PDF下载

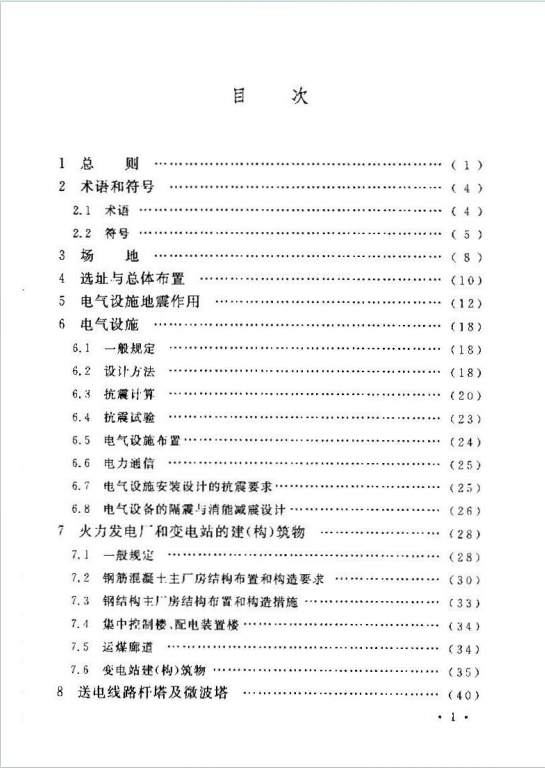

一、基本内容框架

1. 总则
   • 适用范围：涵盖火力发电厂（12MW~1000MW）、水力发电厂（10MW 及以上）、110kV~750kV 交流输变电工程、±660kV 及以下直流输变电工程、电力通信微波塔等。
   • 设防目标：
     • 电气设施：小震不损坏可继续使用，大震经修理后恢复使用。
     • 建（构）筑物：满足 “小震不坏、中震可修、大震不倒”，根据重要性分为甲、乙、丙、丁类设防。
   • 强制性条文：涉及场地选择、抗震措施、材料强度、设备连接等关键环节，如危险地段禁止选址、重要设施抗震等级提升等。
2. 术语和符号
   • 定义 “抗震设防烈度”“地震作用”“特征周期” 等术语，规范作用效应、材料性能等符号的物理意义。
3. 场地与选址
   • 场地划分：按《建筑抗震设计规范》划分为有利、一般、不利和危险地段，危险地段严禁建设电力设施。
   • 选址要求：避开地震断裂带、滑坡、泥石流等危险区域，优先选择坚硬场地，9 度区重要设施需特殊处理。
4. 地震作用计算
   • 方法：采用静力法、底部剪力法、振型分解反应谱法及时程分析法，考虑水平与竖向地震作用组合，重点结构需验算扭转效应。
   • 参数确定：依据《中国地震动参数区划图》确定地震影响系数、特征周期，场地类别调整特征周期取值。
5. 电气设施抗震设计
   • 设计方法：刚性设备采用静力法，复杂结构采用时程分析法，需考虑支架动力放大系数（如室内高层设备放大系数取 2.0）。
   • 构造要求：设备引线采用软导线或伸缩接头，变压器固定于基础，蓄电池设置抗震架，高烈度区采用隔震或消能减震措施。
   • 抗震试验：新型设备需进行振动台试验，验证抗震能力，输入波形包括地震波和正弦拍波。
6. 火力发电厂与变电站建（构）筑物
   • 结构布置：主厂房优先采用钢结构或钢筋混凝土框架 – 抗震墙结构，避免单跨框架和刚度突变，防震缝宽度需根据烈度调整。
   • 材料与构造：高烈度区采用轻质围护墙，屋盖采用轻型体系，钢结构节点需全熔透焊接，钢筋混凝土结构需控制轴压比和箍筋加密。
7. 送电线路杆塔及微波塔
   • 抗震验算：7 度及以上地区的高塔、大跨越塔需进行抗震验算，考虑地基液化影响，采用振型分解法计算地震作用，竖向地震作用取值为重力荷载的 10%~20%。
   • 构造措施：铁塔与基础采用地脚螺栓连接，钢筋混凝土杆塔控制配筋率，大跨越塔基础需加强抗滑移设计。

二、核心要点

1. 重要设施分级
   • 乙类（重点设防）：如 300MW 及以上火电厂、750MW 及以上水电厂、220kV 枢纽变电站等，抗震措施需提高一度。
   • 丙类（标准设防）：一般主厂房、配电装置楼，按常规抗震等级设计。
   • 丁类（适度设防）：次要建筑如材料库、自行车棚，可适当降低要求。
2. 地震作用与抗震措施结合
   • 动力分析：考虑设备与支架的整体振动，高烈度区需计入竖向地震作用，大跨度结构（如管型母线）采用悬挂式结构减少地震响应。
   • 构造加强：
     • 电气设备与基础刚性连接，法兰与瓷套管连接需验算弯曲刚度。
     • 主厂房纵横跨交接处设防震缝，钢结构支撑采用交叉形式，避免 K 形支撑。
3. 特殊结构处理
   • 隔震与消能减震：高烈度区电气设备可采用橡胶隔震器、铅合金减震器，降低地震响应。
   • 大跨越塔：优先采用钢结构，基础采用深桩或整体筏基，验算顺导线与垂直导线方向的地震作用。
4. 材料与施工要求
   • 材料强度：混凝土强度等级不低于 C20，钢结构采用 Q345 及以上钢材，焊条需与母材匹配。
   • 施工质量：螺栓连接需牢固，焊接节点探伤检测，设备安装偏差控制在允许范围内。

三、适用与执行

• 行业范围：电力行业各类新建、扩建、改建工程，包括发电、输电、变电及配套设施。
• 执行流程：
  1. 确定设防类别与烈度，划分场地类别；
  2. 选择抗震设计方法（如底部剪力法），计算地震作用；
  3. 进行结构构件抗震验算，调整构造措施；
  4. 高烈度区或复杂结构需专项论证或试验验证。
• 与其他规范衔接：引用《建筑抗震设计规范》《中国地震动参数区划图》等，确保设计体系协调。

四、与前版区别

• 扩展内容：新增术语和符号章节，明确隔震与消能减震设计，补充微波塔、大跨越塔等新型结构要求。
• 方法改进：采用现行地震动参数，细化动力分析方法，强调时程分析法的应用。
• 抗震强化：吸收汶川地震经验，提高重要设施抗震标准，加强设备连接和薄弱环节构造要求。
