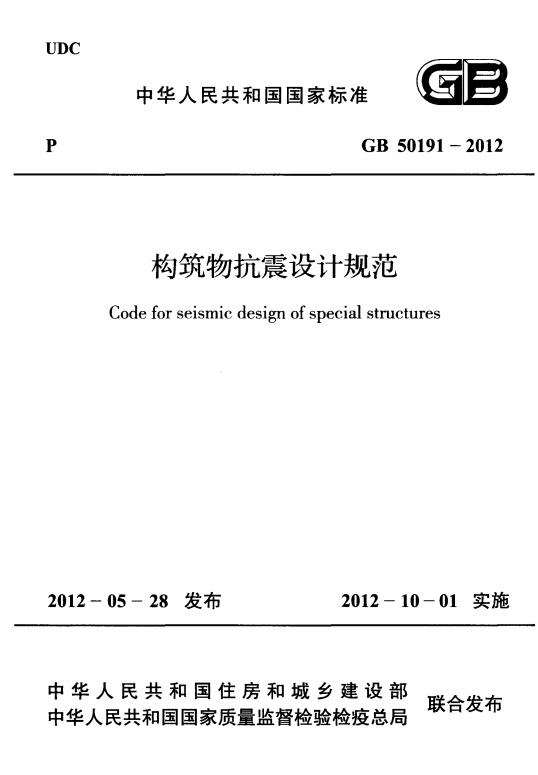

GB50191-2012《构筑物抗震设计规范》百度网盘PDF下载

一、基本内容框架

1. 总则
   • 适用范围：6 度～9 度抗震设防地区的各类构筑物，包括工业与民用特殊结构（如高炉、尾矿坝、电视塔等）。
   • 设防目标：实现 “小震不坏、中震可修、大震不倒”，针对不同重要性构筑物划分抗震设防类别（甲、乙、丙、丁类）。
   • 设计依据：以《中国地震动参数区划图》确定设防烈度和地震动参数，强调场地选择、地基处理与结构体系的合理性。
2. 术语与符号
   • 定义 “地震作用”“抗震设防标准” 等核心术语，明确各类符号（如作用效应、材料性能、几何参数等）的物理意义。
3. 抗震设计基本要求
   • 结构体系：要求规则对称，优先采用多道抗震防线（如框架 – 抗震墙体系），避免刚度和承载力突变。
   • 材料与施工：规定混凝土、钢材的最低强度等级，强调节点连接的可靠性（如焊接、高强度螺栓连接）。
   • 非结构构件：明确围护墙、设备支架等与主体结构的连接要求，避免地震时脱落伤人。
4. 场地、地基与基础
   • 场地评价：划分有利、不利和危险地段，严禁在危险地段建造甲、乙类构筑物。
   • 地基处理：液化土采用标准贯入试验判别，软土地基需验算震陷，桩基设计考虑液化土层折减。
   • 基础设计：同一结构单元基础宜采用相同类型，避免不均匀沉降，高烈度区优先采用筏基、桩基。
5. 地震作用与抗震验算
   • 计算方法：采用底部剪力法、振型分解反应谱法，复杂结构或高烈度区采用时程分析法补充计算。
   • 作用组合：考虑水平与竖向地震作用组合，风荷载、温度作用按规范取值。
   • 截面验算：引入承载力抗震调整系数（γ_RE），验算构件截面强度与变形。
6. 各类构筑物设计要点
   • 钢筋混凝土框排架结构：区分抗震等级，控制轴压比，加强节点箍筋加密与梁柱配筋。
   • 钢框排架结构：强调支撑体系完整性，节点采用全焊透或高强度螺栓连接，控制杆件长细比。
   • 高耸结构（如电视塔、井架）：考虑风振与地震组合作用，验算顶部鞭梢效应，加强地基稳定性。
   • 贮液与贮气结构（如储罐、筒仓）：计入液体晃动效应，采用弹性基底反力法计算基础内力。
   • 特殊结构（如尾矿坝、挡土结构）：尾矿坝需进行液化分析与稳定验算，挡土结构采用拟静力法计算地震土压力。
7. 附录
   • 提供中国主要城镇抗震设防参数、土层剪切波速计算、结构自振周期经验公式等实用数据与方法。

二、核心要点

1. 强制性条文
   • 共 48 条（款），涉及场地选择、液化处理、结构材料最低强度、节点连接、抗震验算等关键环节，如：
     • 危险地段严禁建造甲、乙类构筑物（第 3.3.2 条）。
     • 液化土层必须进行处理（第 4.3.2 条）。
     • 重要构件连接需采用全焊透或高强度螺栓（第 7.7.1 条）。
2. 抗震设计方法
   • 两阶段设计：第一阶段验算多遇地震下强度与弹性变形；第二阶段验算罕遇地震下弹塑性变形（如薄弱层位移角限值）。
   • 简化计算：对规则结构采用底部剪力法，复杂结构结合空间杆系模型与振型分解法。
3. 材料与构造措施
   • 混凝土结构：限制轴压比，箍筋加密区长度≥柱高 1/6 且≥500mm，梁柱节点核芯区配箍率≥0.6%。
   • 钢结构：支撑长细比≤150（受压）、≤350（受拉），节点域腹板厚度≥(h_b + h_c)/90。
   • 混合结构：钢 – 混凝土组合构件需验算界面滑移与协同工作。
4. 特殊构筑物处理
   • 尾矿坝：采用拟静力法验算坝体稳定性，控制浸润线埋深，8 度以上采用下游式筑坝工艺。
   • 挡土结构：重力式挡土墙高度≤12m（8 度）或 10m（9 度），地震土压力计算考虑动土压力系数。
   • 高炉系统：按空间结构模型计算，重点验算炉体框架、热风炉与除尘器的连接节点。

三、适用与执行

• 行业范围：冶金、化工、电力、矿山等工业领域，涵盖炉窑、塔器、井架、通廊等特殊结构。
• 设计流程：
  1. 场地勘察与地震安全性评价；
  2. 结构选型与体系布置（优先规则对称）；
  3. 地震作用计算与截面验算；
  4. 构造措施设计（节点加强、支撑布置）；
  5. 施工质量控制与监测。
• 与其他规范衔接：引用《建筑抗震设计规范》《构筑物抗震鉴定标准》等，确保设计体系协调。

四、与前版区别

• 扩展对象：新增钢井塔、索道支架、挡土结构等，覆盖更多工业构筑物类型。
• 方法改进：引入时程分析法、液化三维分析，取消原规范中部分简化假设。
• 参数调整：设计地震分组更细化，特征周期取值优化，材料强度与变形限值更严格。
• 抗震理念：强调性能化设计，针对不同使用年限构筑物采用差异化验算方法。
