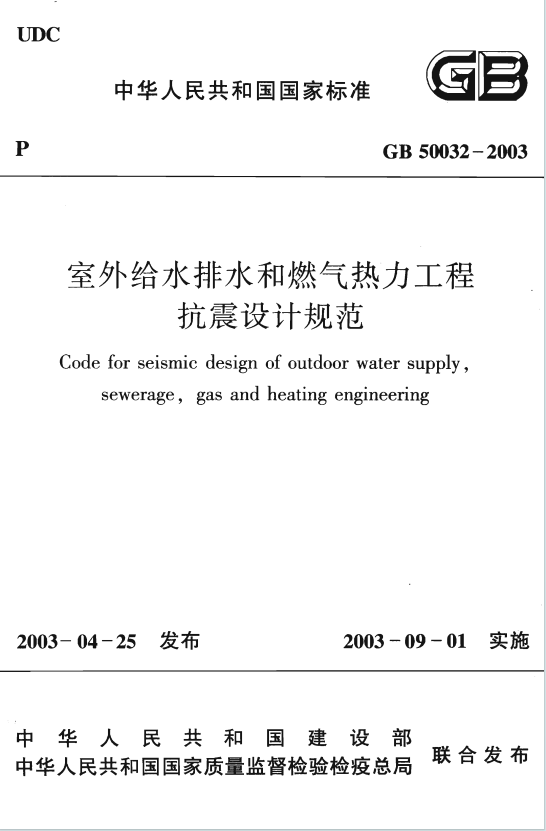

GB50032-2003《室外给水排水和燃气热力工程抗震设计规范》百度网盘PDF下载

一、基本内容框架

1. 总则：明确规范编制目的为贯彻相关法律、预防地震灾害，规定抗震设防三水准目标，适用 6 度及以上地区，确定抗震设防烈度依据，对关键设施提出提高一度设防要求，6 度区可不计算但需按 7 度采取措施，明确与其他规范的衔接。
2. 术语和符号：界定地震作用、抗震设防烈度等 22 个术语，列出作用效应、材料性能等 4 类共 30 余个符号。
3. 抗震设计基本要求：涵盖规划布局（水源气源多源分布、管网环状布置等）、场地与地基基础（场地类别划分、地基处理要求等）、地震影响参数（加速度与周期对应关系）、结构体系（计算简图、抗风防线等）、非结构构件（连接与锚固要求）、材料与施工（混凝土等级、回填土压实度等）。
4. 场地、地基和基础：包括场地类别划分方法（等效剪切波速与覆盖层厚度）、天然地基验算（承载力调整系数）、液化土处理（液化指数计算与抗液化措施）、桩基设计（液化土层中桩的验算方法）。
5. 地震作用和抗震验算：规定水平与竖向地震作用计算方法（底部剪力法、振型分解法）、效应组合原则、截面抗震验算公式（承载力调整系数）、埋地管道抗震验算（位移与应变控制）。
   6 – 10 章：分别针对盛水构筑物、贮气构筑物、泵房、水塔、管道等不同工程类型，规定地震作用计算细节、构造措施及抗震验算要点，如盛水构筑物的动水压力计算、贮气罐的支柱刚度验算、泵房的地基处理要求等。

二、核心要点

1. 抗震设防目标：实现 “小震不坏、中震可修、大震不倒”，管网控制局部震害，避免次生灾害。
2. 强制性条文：共 31 条，涉及抗震验算、场地选择、地基处理、结构材料、施工质量等关键环节，如液化土处理、结构材料最低强度等级、防震缝设置等。
3. 关键技术方法
   • 场地与地基：通过等效剪切波速和覆盖层厚度划分场地类别，液化土采用标准贯入试验判别，桩基设计考虑液化土层折减系数。
   • 地震作用计算：构筑物采用振型分解反应谱法，管道采用剪切波位移传递模型，水塔考虑贮水脉冲与对流振动作用。
   • 构造措施：强调结构整体性（如水池顶盖与池壁连接、管道柔性接头）、材料延性（钢管优先使用）、薄弱部位加强（如泵房进出口管道柔性连接）。

三、附录内容

• 附录 A：列出我国主要城镇抗震设防烈度、设计基本地震加速度和设计地震分组，共涵盖 34 个省（自治区、直辖市）的县级及以上城镇。
• 附录 B：有盖矩形水池考虑空间作用时，水平地震作用效应的简化计算方法（等代框架法、地震作用折减系数）。
• 附录 C：地下直埋管道在剪切波作用下的位移和应变计算，包括承插式接头管道（位移协同工作系数）和整体焊接钢管（应变控制公式）。

四、适用与执行

• 适用范围：室外给水排水、燃气、热力工程的构筑物（水池、贮气罐、泵房等）和管网（埋地、架空管道）。
• 执行要求：6 度区需执行抗震措施，7 – 9 度区需进行地震作用计算和截面验算，9 度区或特殊工程需考虑竖向地震作用，设计中应结合场地勘察、材料性能和施工质量控制，确保抗震设计目标实现。
