一、标准概况

• 适用范围：适用于连接直径 12mm~50mm 的钢筋（包括光圆、不锈钢及国外钢筋参考应用），涵盖直螺纹、锥螺纹、挤压三种套筒类型。
• 配套标准：与《JGJ107 钢筋机械连接技术规程》配套使用，规定套筒的术语、分类、性能及检验规则。

二、术语与分类

1. 关键术语

• 钢筋机械连接：通过套筒与钢筋的机械咬合或端面承压传递力的连接方法。
• 套筒类型：
  • 直螺纹套筒：包括镦粗、剥肋滚轧、直接滚轧直螺纹套筒。
  • 锥螺纹套筒：内孔为锥螺纹的套筒。
  • 挤压套筒：通过挤压变形连接钢筋的光孔套筒。

2. 分类与型式

• 按连接方式：直螺纹、锥螺纹、挤压套筒。
• 按结构型式：
  • 直螺纹套筒：标准型、异径型、正反丝型、扩口型。
  • 锥螺纹套筒：标准型、异径型。
  • 挤压套筒：标准型、异径型。

三、技术要求

1. 原材料

• 直螺纹 / 锥螺纹套筒：优先采用 45 号钢（圆钢或无缝钢管），冷拔 / 冷轧精密钢管需退火处理，抗拉强度≤800MPa，断后伸长率≥14%。
• 挤压套筒：采用 10 号 / 20 号优质碳素钢或 Q235/Q275 碳素结构钢，屈服强度 205~350MPa，抗拉强度 335~500MPa，断后伸长率≥20%。

2. 外观与尺寸

• 外观：无裂纹、锈皮，表面需标记型号、批号及厂家代号，挤压套筒需有挤压标识。
• 尺寸偏差：
  • 直螺纹套筒：圆柱形外径偏差 ±0.5mm（≤50mm），长度偏差 ±1.0mm，螺纹精度符合 GB/T197。
  • 挤压套筒：外径偏差 ±0.5mm（≤50mm），长度偏差 ±2.0mm，壁厚偏差 ±0.1t。

3. 力学性能

• 承载力：实测受拉承载力≥1.1 倍钢筋受拉承载力标准值。
• 接头性能：与钢筋装配后需符合 JGJ107 的 I、II、III 级接头要求，包括抗拉强度、残余变形、反复拉压性能等。
• 疲劳性能：用于疲劳荷载时需符合 JGJ107 规定。

四、试验方法

1. 原材料检验

• 取样：按 GB/T2975 取样，检验外观、尺寸及力学性能（拉伸、硬度试验）。
• 直螺纹套筒：通端 / 止端螺纹塞规检验螺纹中径，光面卡规检验小径。
• 挤压套筒：游标卡尺测量尺寸，硬度试验按 GB/T230.1。

2. 套筒检验

• 出厂检验：
  • 项目：外观、标记、尺寸（每批抽检 10%）、抗拉强度（每批抽 3 个）。
  • 判定：外观合格率≥95%，抗拉强度全部合格则批合格。
• 型式检验：
  • 适用场景：产品定型、材料 / 工艺改动、型式检验报告超 4 年时。
  • 项目：包括单向拉伸、高应力 / 大变形反复拉压试验，需 9 个接头试件（3 个 / 项）。

五、检验规则

1. 原材料验收

• 同钢号、规格、炉批号为一批，拉伸试样每批 2 个，硬度抽检 10%，不合格则整批退货。

2. 套筒验收

• 出厂检验批：连续生产的同类型、规格、批号套筒，≤1000 个为一批。
• 型式检验批：每种型式、规格、材料的套筒均需单独检验，试件需散件送检并现场装配。

六、标志、包装与贮存

• 标志：套筒表面需刻印标记（如 “DZ525” 表示镦粗直螺纹、标准型、500 级、25mm 钢筋）、厂家代号及生产批号。
• 包装：纸箱或编织袋包装，附产品合格证（含型号、钢筋规格、生产日期）及质量证明书（含力学性能检验数据）。
• 贮存：防潮、防损伤，贮存期无明确限制但需保护标志清晰。

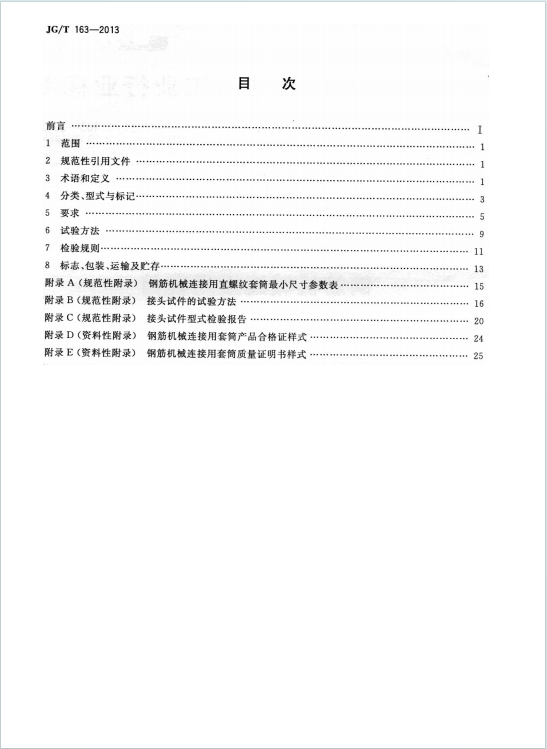

七、附录内容

• 附录 A：直螺纹套筒最小尺寸参数表（45 号钢材质，按钢筋强度级别和直径列出外径、长度最小值）。
• 附录 B：接头试件型式检验方法（含仪表布置、加载制度、变形测量）。
• 附录 C：型式检验报告格式（记录套筒参数及力学性能试验结果）。
• 附录 D/E：产品合格证及质量证明书样式，规范文件格式与内容。

八、与旧标准差异

• 整合内容：合并原 JG163-2004 和 JG171-2005，新增挤压、锥螺纹套筒规定。
• 强化要求：补充原材料退火处理、可追溯性、疲劳性能及质量管理体系认证要求。
• 优化检验：调整出厂检验项目，明确型式检验周期及试件数量，删除现场丝头加工相关内容。
