一、编制概况

• 批准部门：河北省住房和城乡建设厅。
• 编制依据：依据《建筑施工模板安全技术规范》《保温防火复合板应用技术规程》等国家及地方标准。
• 适用范围：适用于河北省新建、扩建、改建民用建筑的低内应力型复合保温板外墙外保温工程设计、施工及验收。

二、系统构造与分类

1. 系统组成

• 基本构造：由饰面层、抹面层、低内应力型复合保温板组成，通过专用连接件及层间混凝土挑板与基层墙体连接。
• 复合保温板构造：
  • FF-I 型：防火构造层（聚合物抗裂砂浆 + 玻纤网）+ 保温层（膨胀玻化微珠砂浆 + 低应力挤塑聚苯板）+ 底衬（聚合物抗裂砂浆 + 玻纤网）。
  • FF-II 型：防火构造层（聚合物抗裂砂浆 + 玻纤网）+ 保温层（热固复合保温板 + 低应力石墨挤塑聚苯板）+ 底衬（聚合物抗裂砂浆 + 玻纤网）。

2. 分类标准

• 按保温材料：分为挤塑聚苯板型（FF-I）和石墨挤塑聚苯板型（FF-II）。
• 按防火等级：满足《建筑设计防火规范》要求，保温层需涂刷界面剂增强粘结。

三、技术要求

1. 材料性能

• 保温板性能：单位面积质量 35~45kg/m²，抗冲击强度首层≥10J 级、二层及以上≥3J 级，拉伸粘结强度≥0.10MPa（破坏面需在保温层）。
• 系统性能：耐候性、耐冻融循环 80 次无破坏，抹面层不透水性 2h 无渗漏，水蒸气透过量≥0.85g/(m²・h)。

2. 热工设计

• 传热系数：通过热工计算表提供不同保温层厚度（40~100mm）对应的主体传热系数（0.24~0.45W/(m²・K)），需结合实际工程计算平均传热系数。
• 构造要求：每层设钢筋混凝土构造挑板，挑出长度≥防火层厚度 1/2，外侧保温砂浆厚度≥25mm。

四、节点构造详图

1. 关键部位构造

• 墙体转角：阴阳角处设加强玻纤网，保温板错缝拼接，缝宽≤3mm。
• 门窗洞口：洞口四周设 200mm 宽加强玻纤网，窗台板下采用岩棉带保温，避免热桥。
• 女儿墙 / 勒脚：女儿墙顶部设金属盖板防水，勒脚处保温层延伸至散水以下，采用金属压条固定。
• 变形缝：填充 A 级保温材料，表面安装金属或铝合金变形缝装置，防水密封处理。

2. 特殊部位

• 凸窗 / 空调搁板：凸窗上下板及空调搁板采用保温板全包覆，抹面层满铺玻纤网，排水坡度≥2%。
• 自保温砌块墙体：砌块与保温板间用专用连接件固定，缝间填充保温砂浆，加强玻纤网覆盖。

五、施工与验收

• 施工要点：
  • 专用连接件中心间距＜500mm，每㎡不少于 8 个，锚入基层≥100mm。
  • 抹面层分两层施工，首层厚度≥6mm，二层≥3mm，玻纤网需满铺搭接≥100mm。
• 验收要求：进场材料需复检（保温板密度、导热系数、粘结强度等），施工完成后检验系统抗冲击性、耐水性及构造节点合规性。

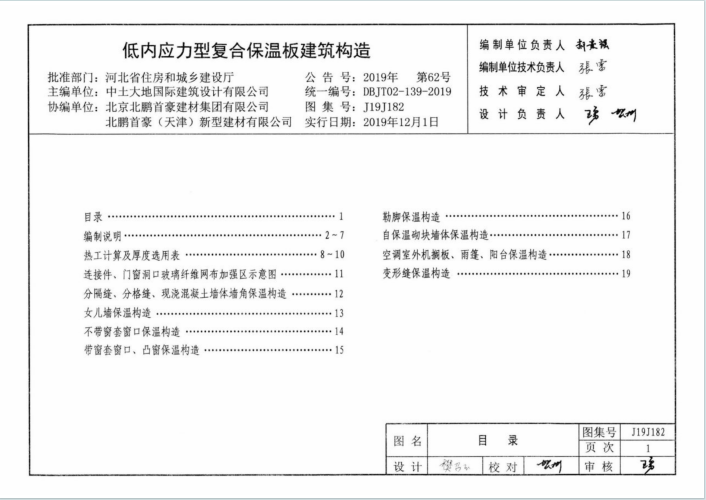

六、热工计算表索引

• 提供三种构造类型（挤塑板、石墨挤塑板、热固复合聚苯板）的热阻及传热系数计算值，设计时可根据墙体厚度（如 250mm 钢筋混凝土墙）直接选用对应保温层厚度。

七、图集应用说明

• 索引方法：节点详图索引格式为 “图集号 – 详图编号 – 页次”，保温做法索引需注明型号及厚度（如 J19J182-8-1 型 -(80)）。
• 版本更新：若相关规范更新，需按最新标准调整做法，确保符合现行要求。
