解放北路泉河桥项目及道路接线工程（含CAD图纸、RVT模型、BIM管理制度、BIM实施方案、汇报PPT及演示视频等）

项目概况：

本工程为中铁建设中的重点工程，设计起点与北京路相交，向南跨越规划泉河路、泉河河道及现状河滨路，终点与人民西路相交，路线全长 1458.542m。其中桥梁全长 584.4m，道路全长 874.142m，道路宽度 34m。

桥梁起点至滨河路段，桥梁全宽 24m；河滨路至桥梁终点段，桥梁全宽 15.5m；在河滨路处设置人行坡道。跨堤为 2×50 米预应力混凝土 T 型刚构桥；其他引桥为 30m 和 40m 跨等截面现浇箱梁桥，引桥与主桥相接采用 1x25m 钢箱梁结构。主桥跨泉河为（25 + 100 + 25）m 中承式钢箱拱桥，桥面宽度 31.8m，两侧各设两米的观景廊道。

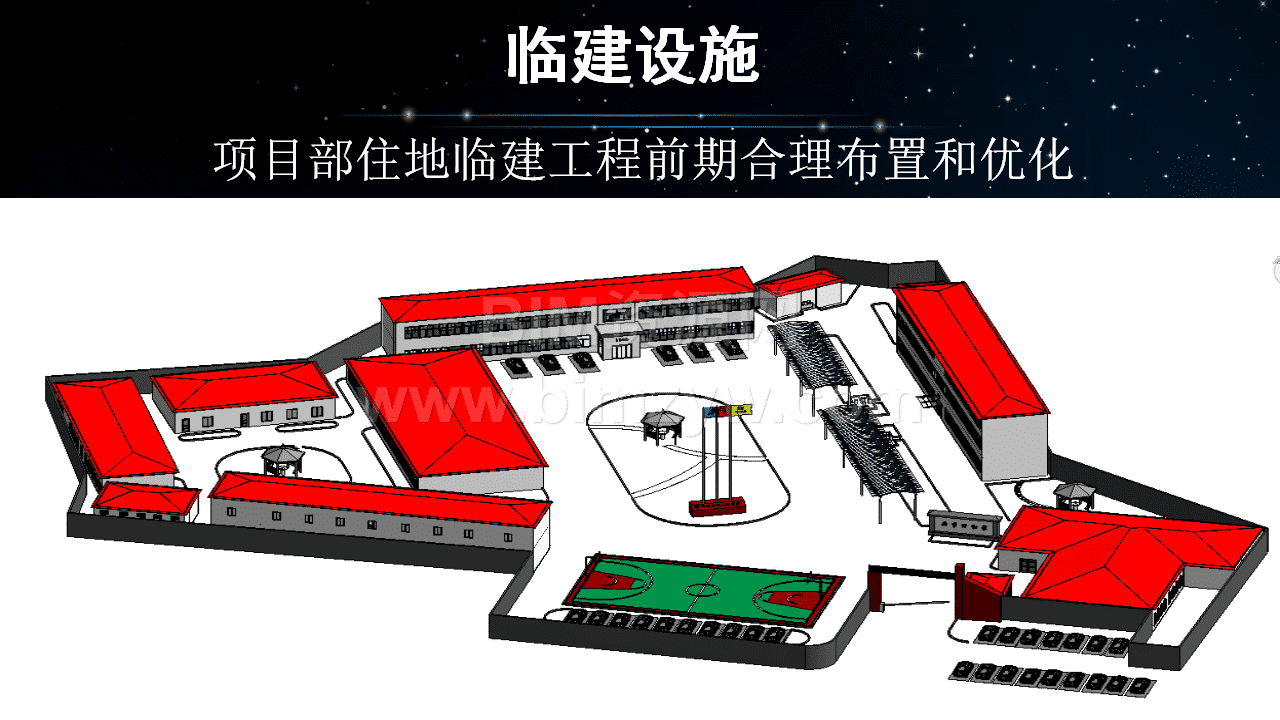

临建设施：对项目部住地临建工程前期进行合理布置和优化。

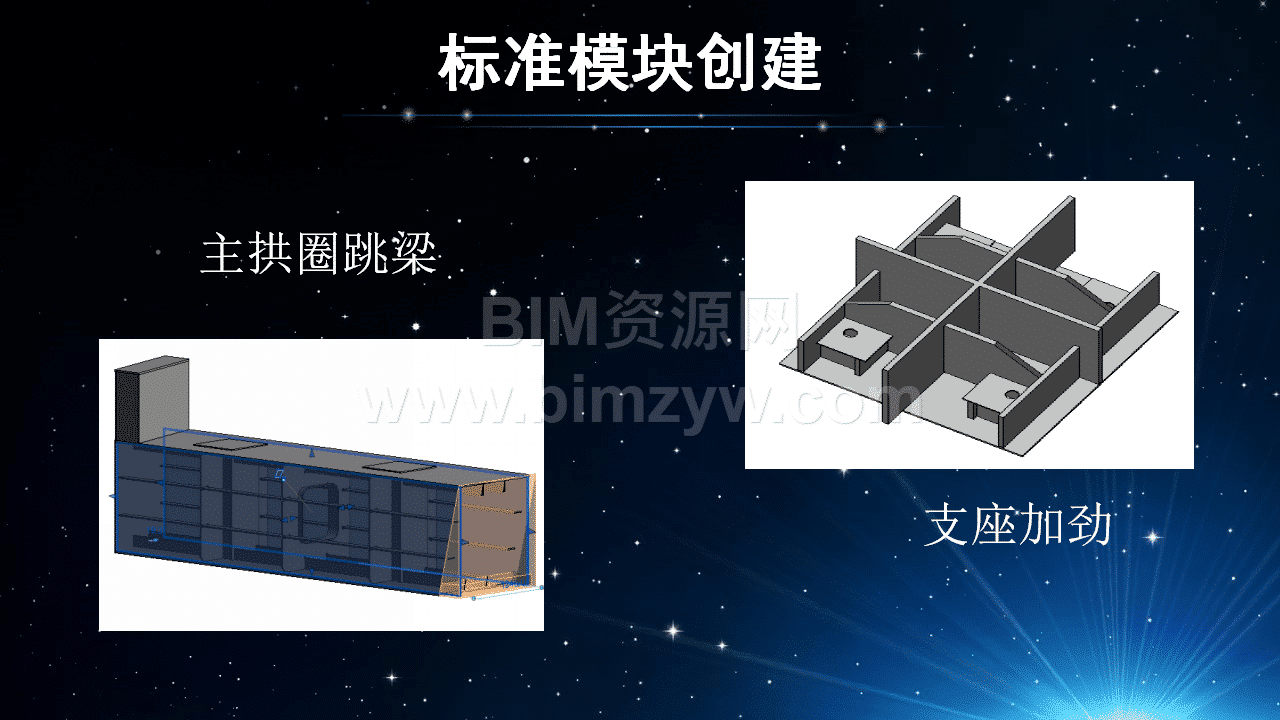

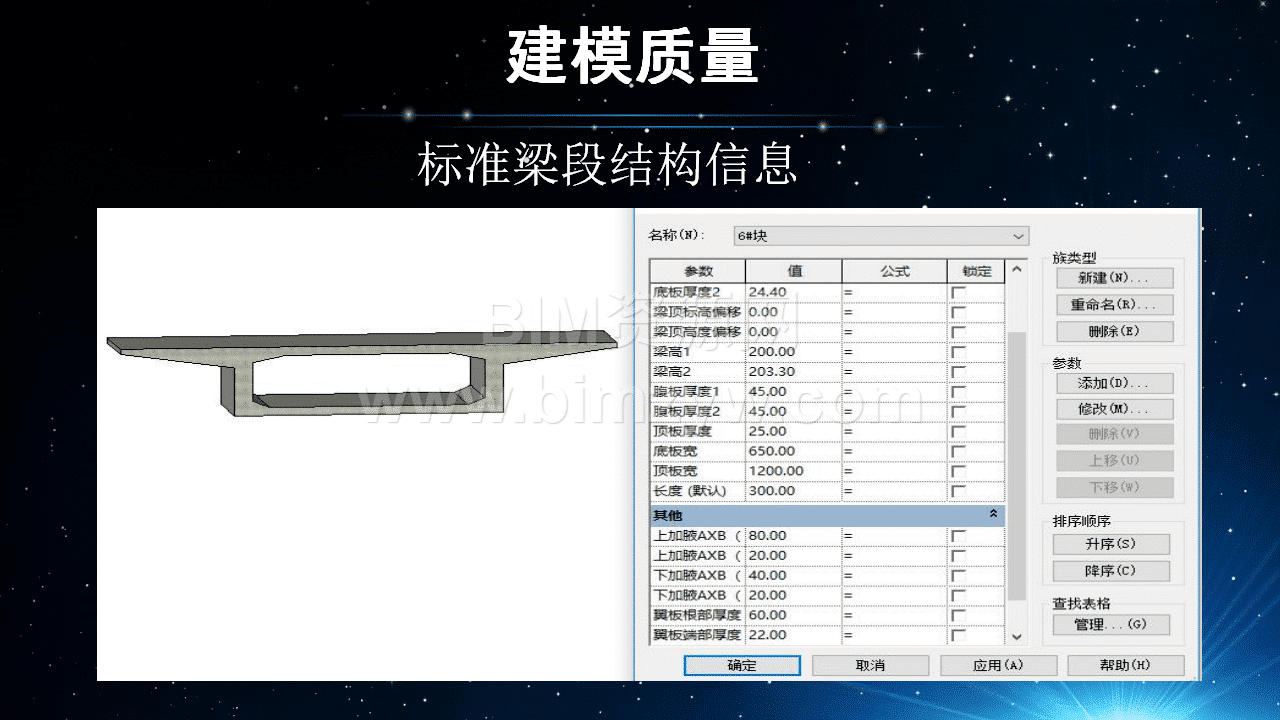

建模质量：包括标准梁段结构信息、标准模块创建（如主拱圈跳梁、支座加劲）等，充分体现模型的精细程度。

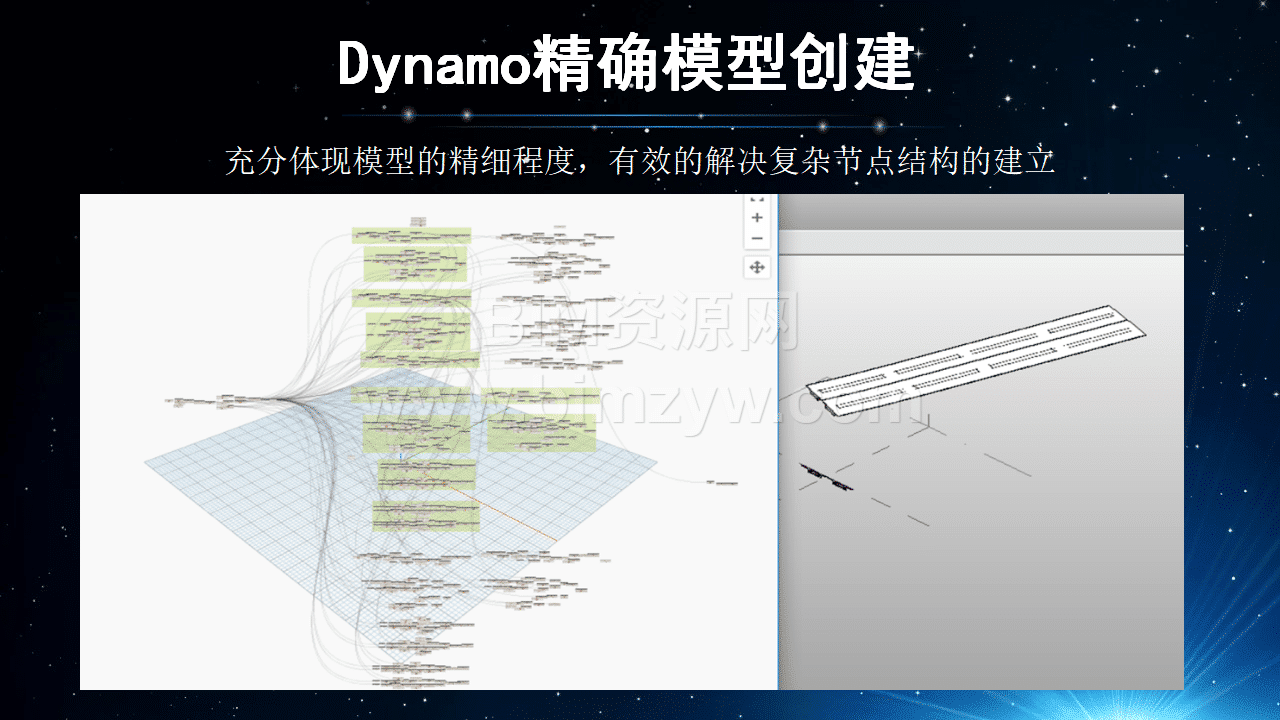

Dynamo 精确模型创建：有效解决复杂节点结构的建立，充分体现模型的精细程度。

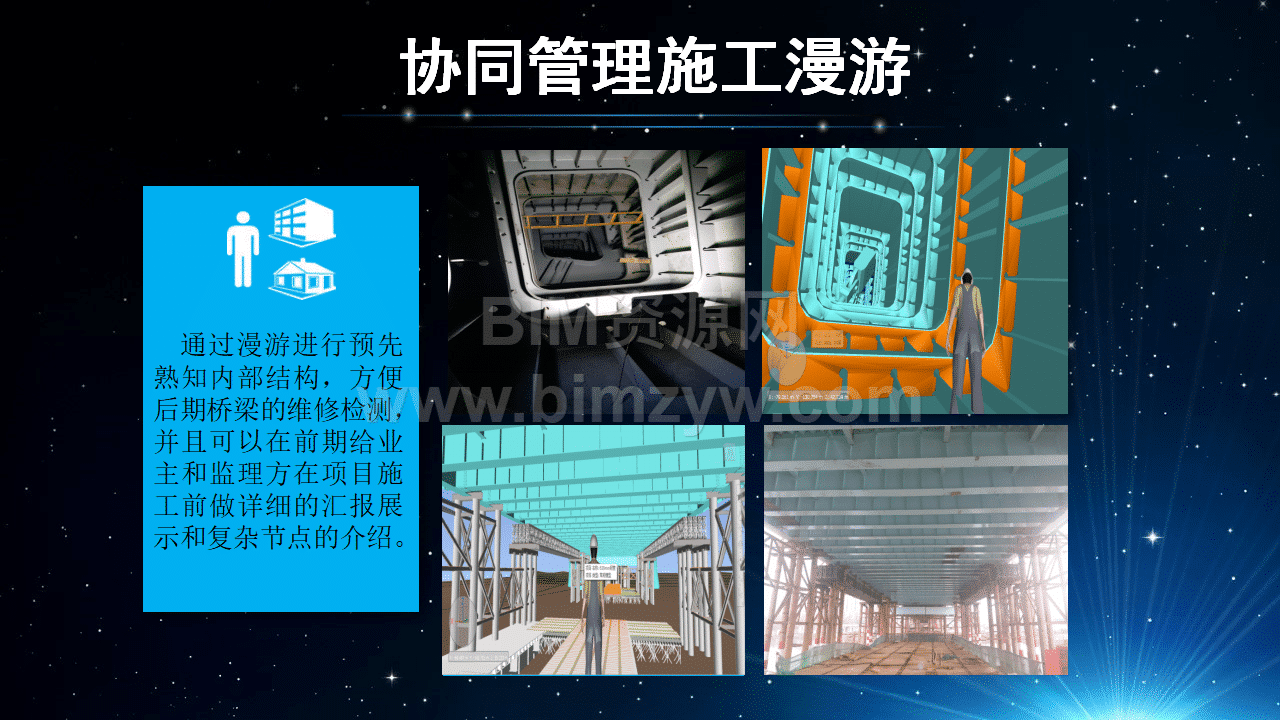

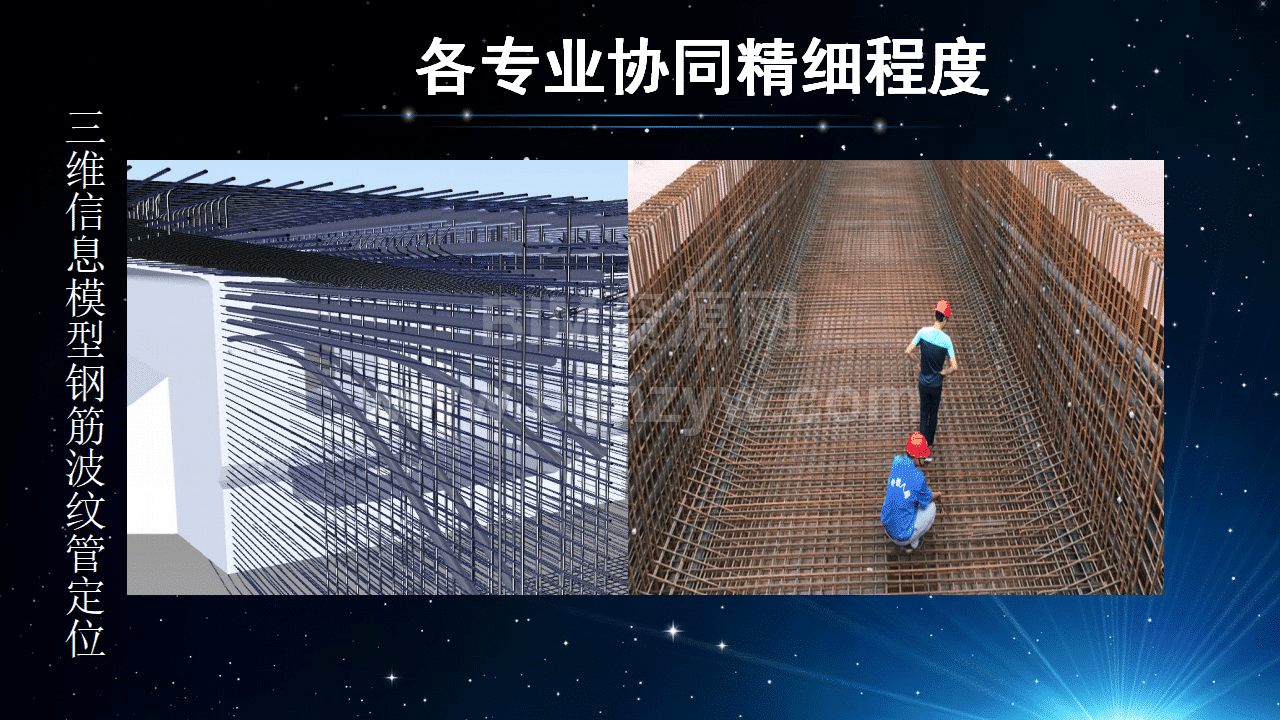

各专业协同精细程度：包括三维信息模型钢筋波纹管定位、协同管理施工漫游等，通过漫游可预先熟知内部结构，方便后期桥梁的维修检测，并且可在前期给业主和监理方做详细汇报展示和复杂节点介绍。

资源截图
