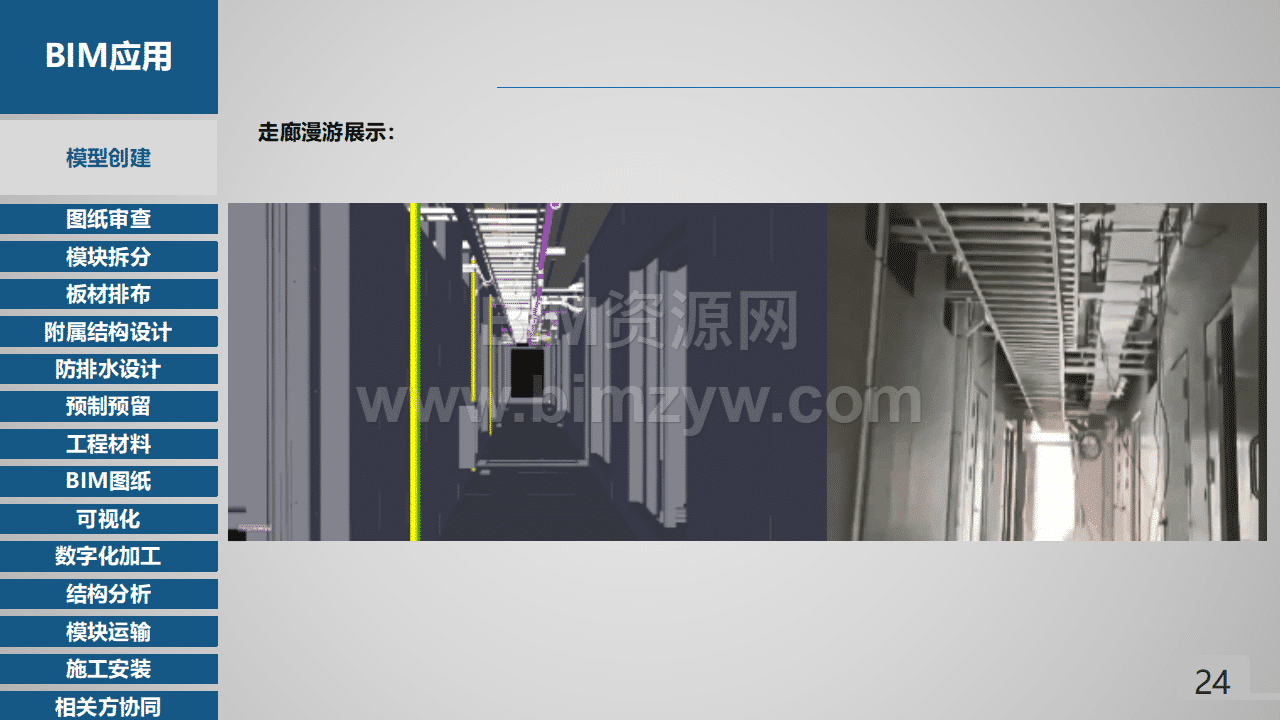

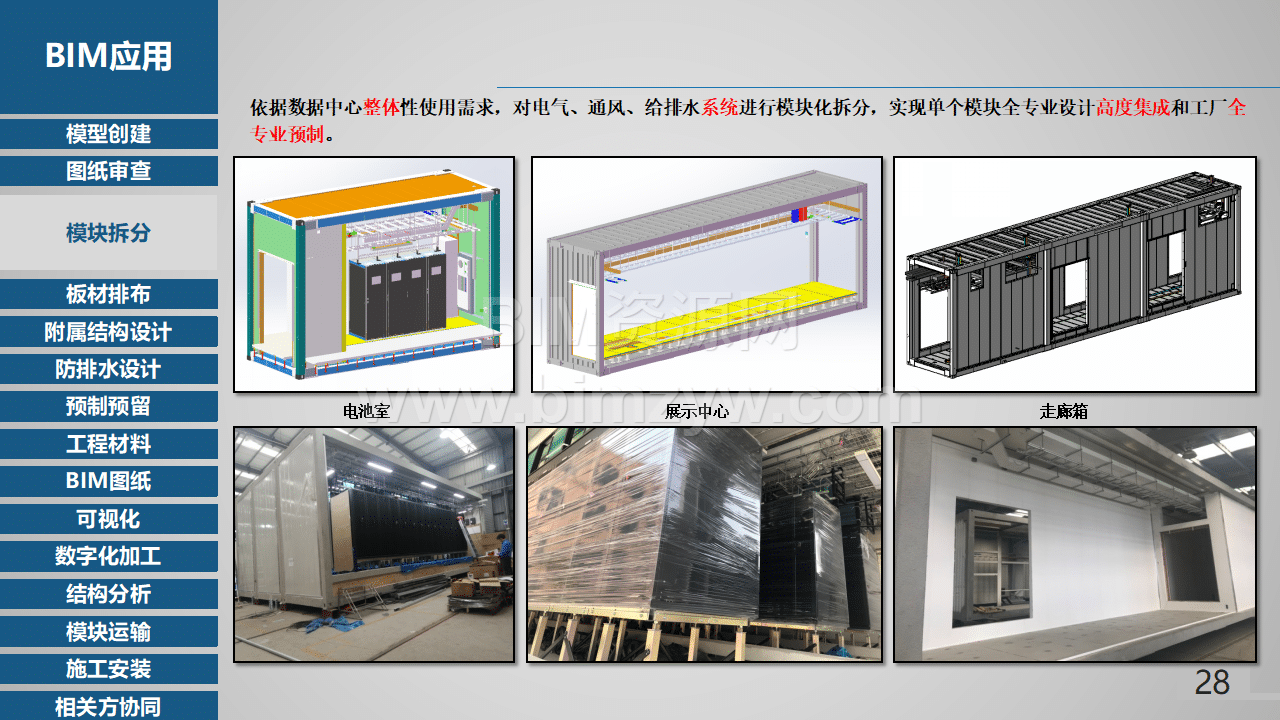

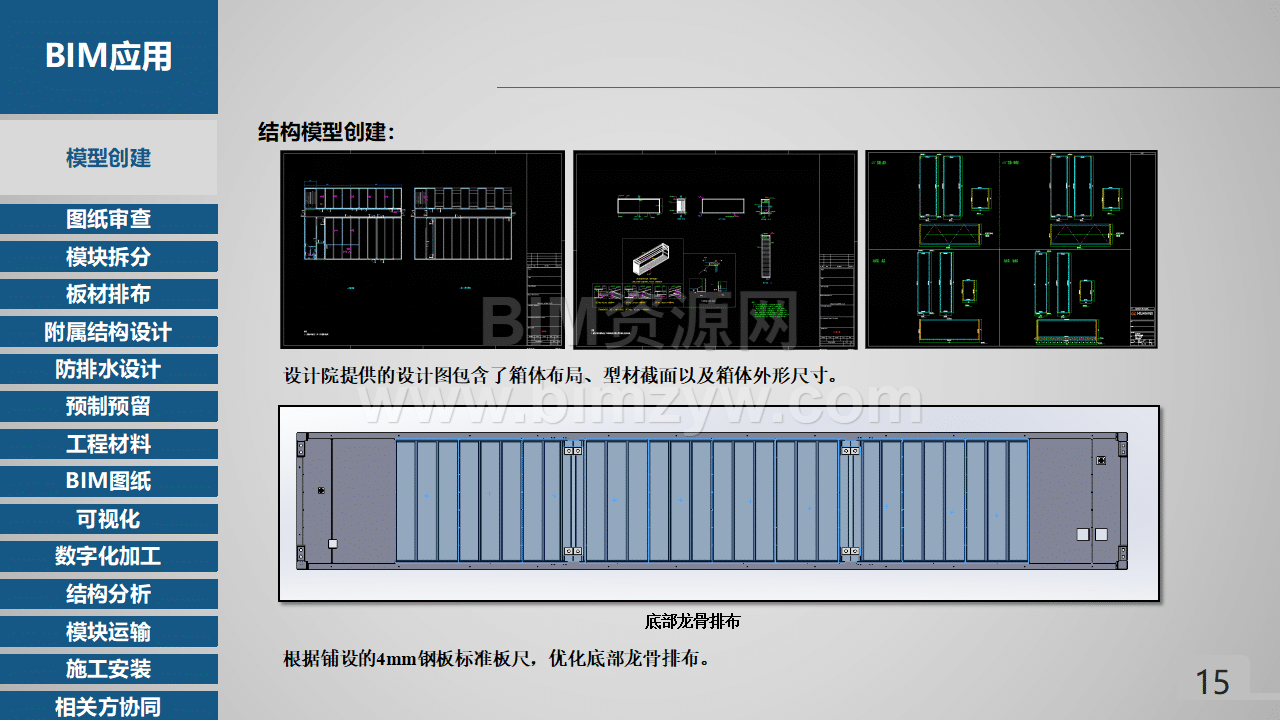

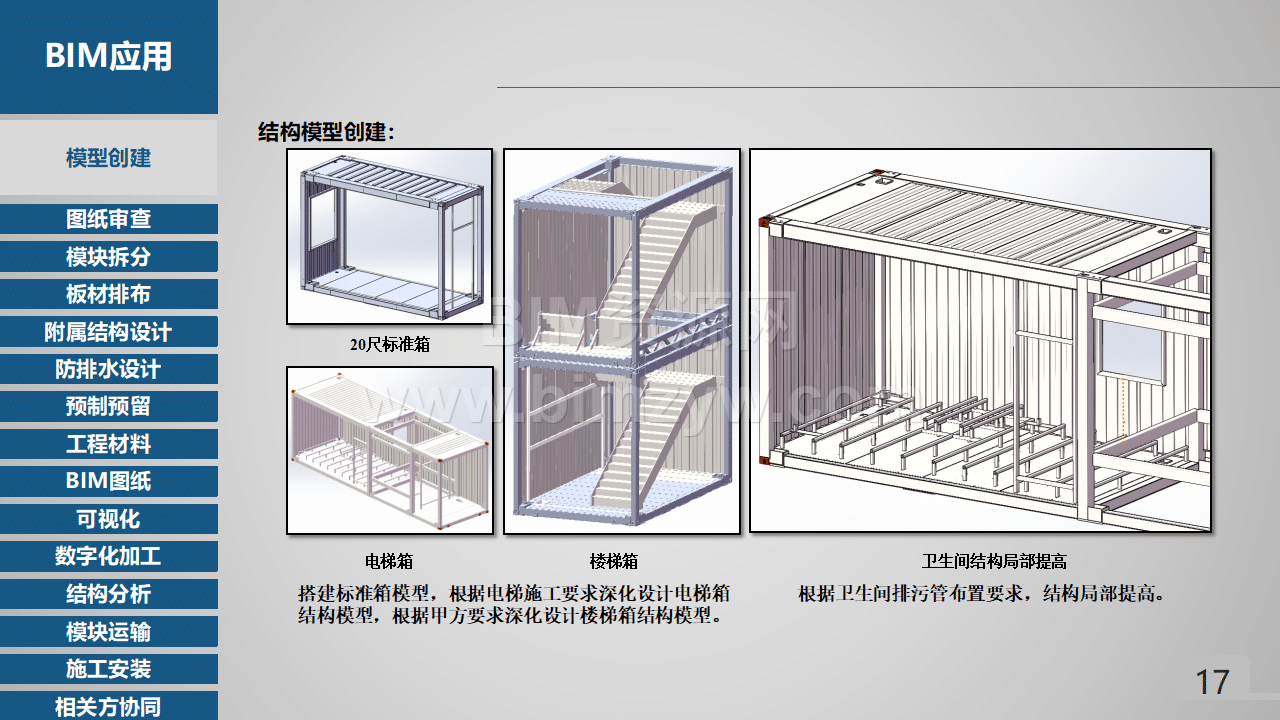

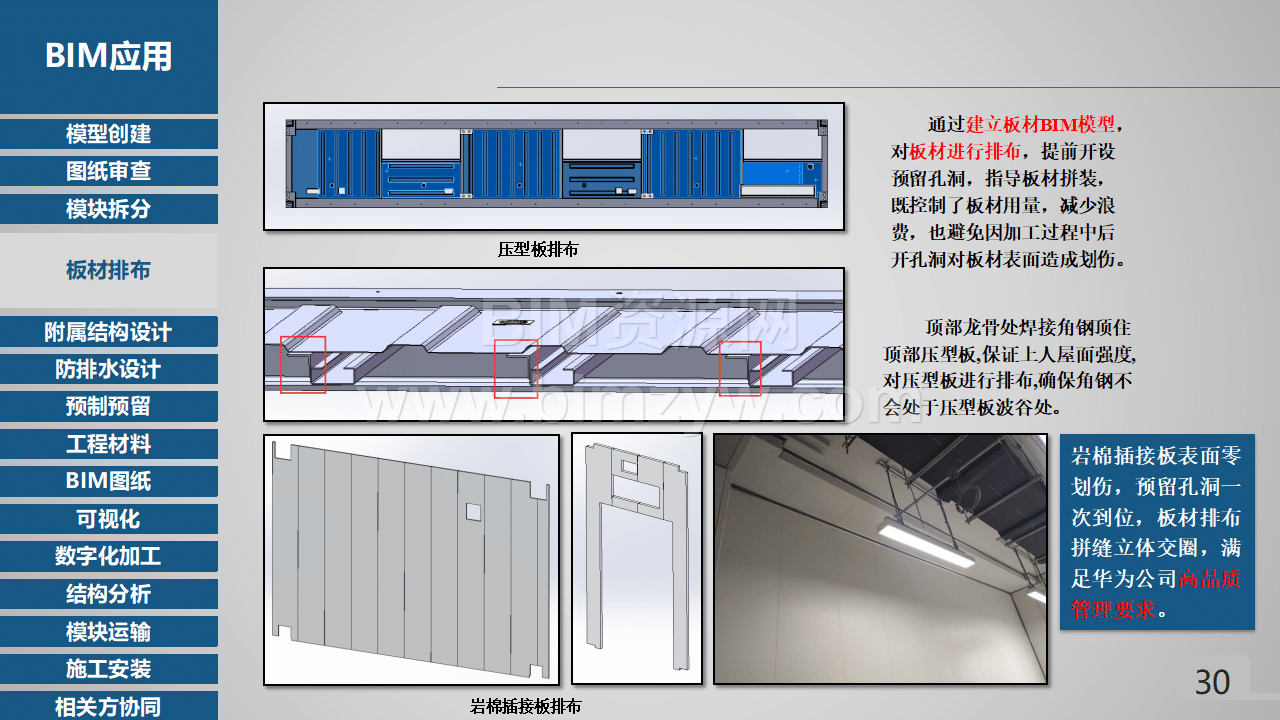

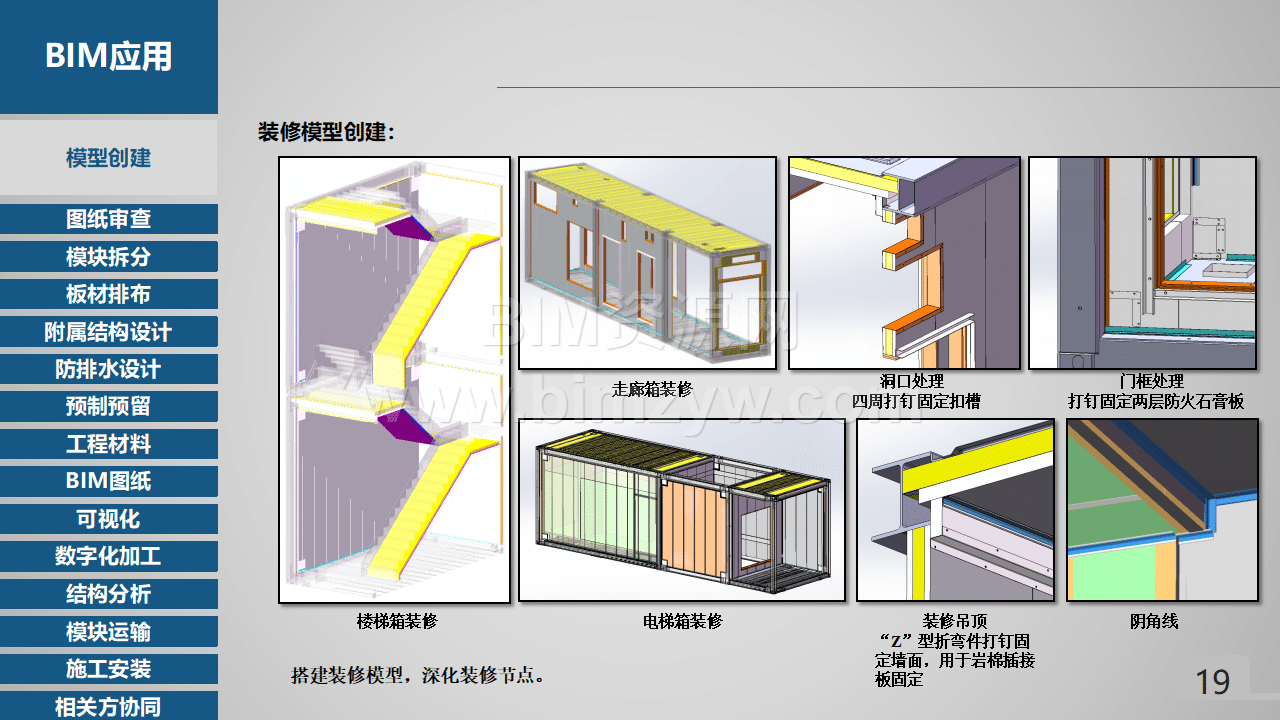

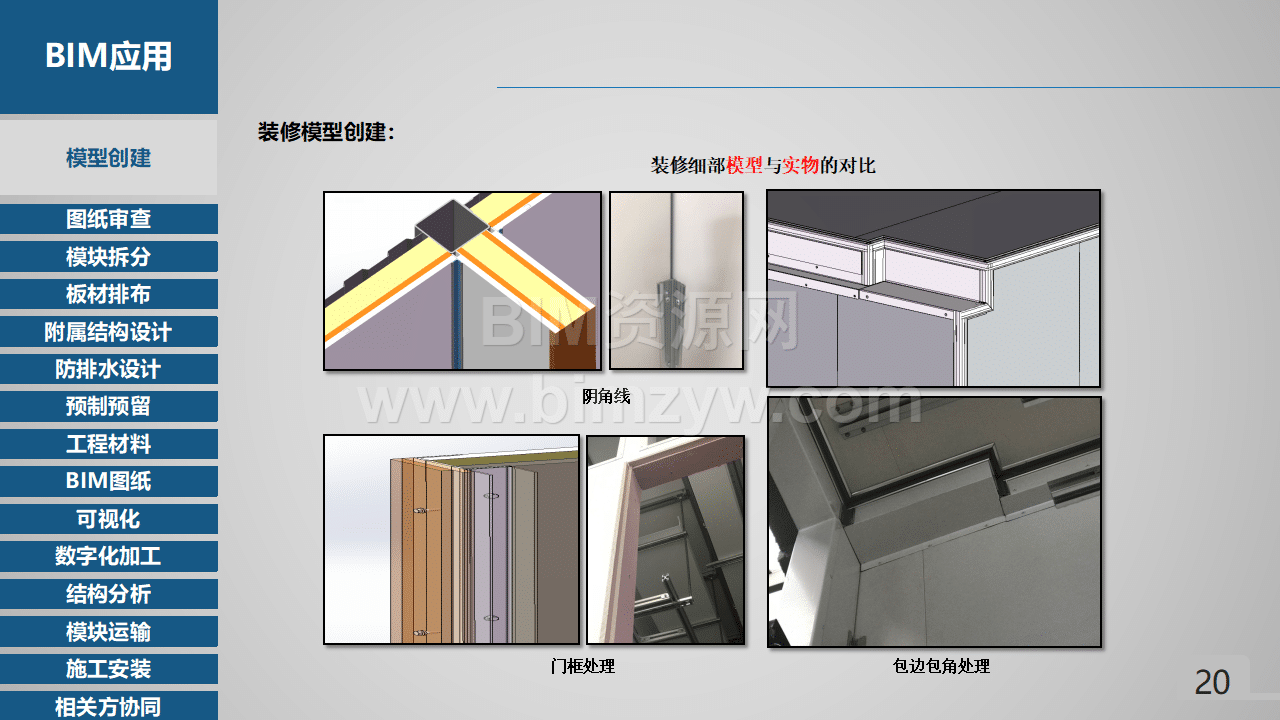

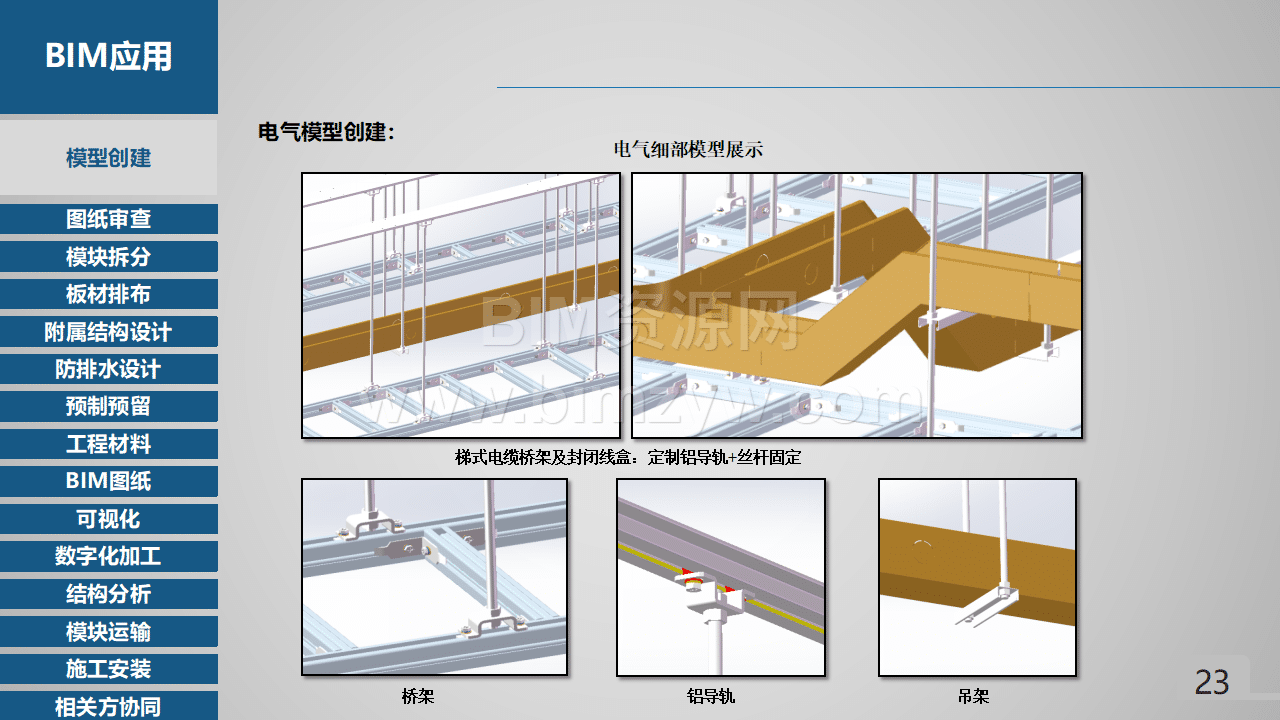

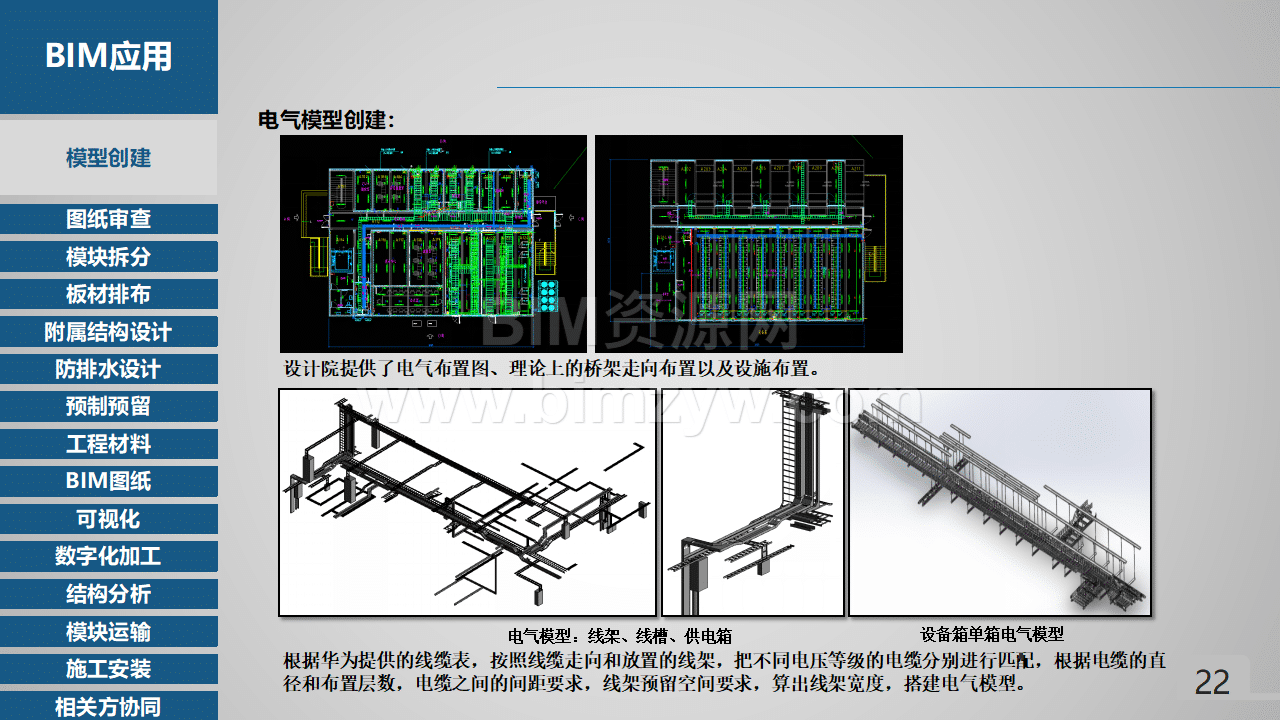

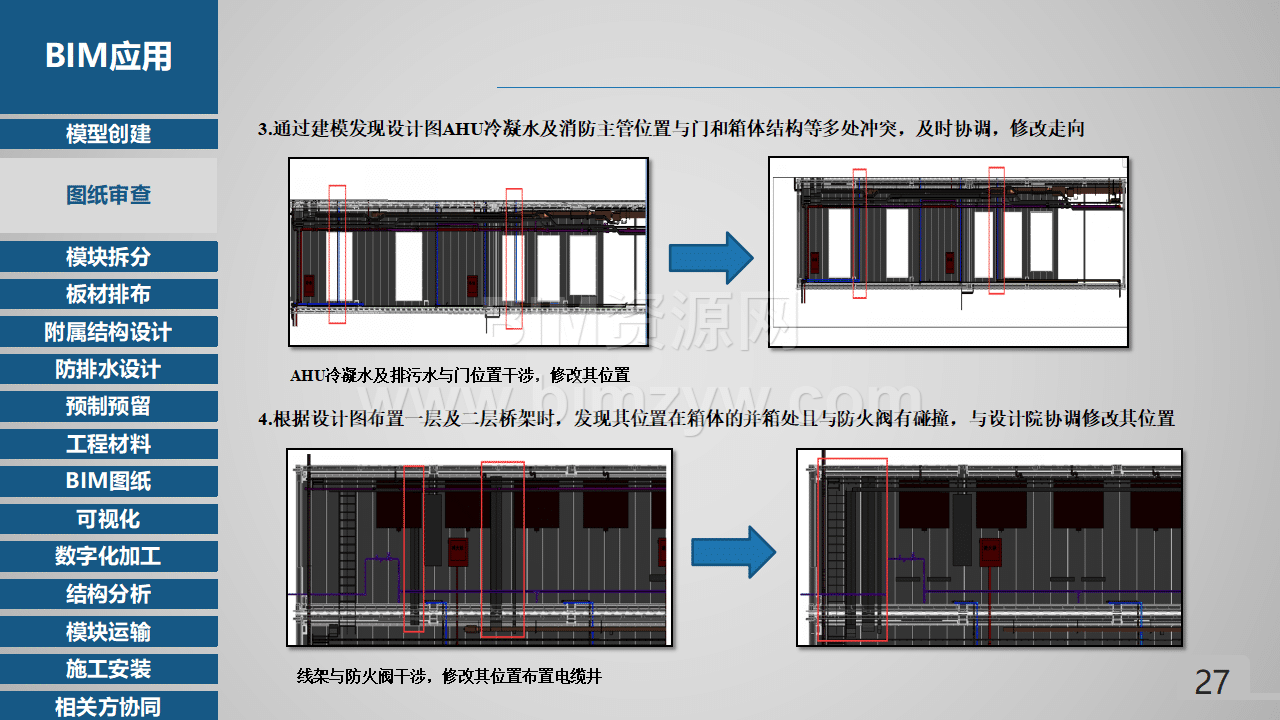

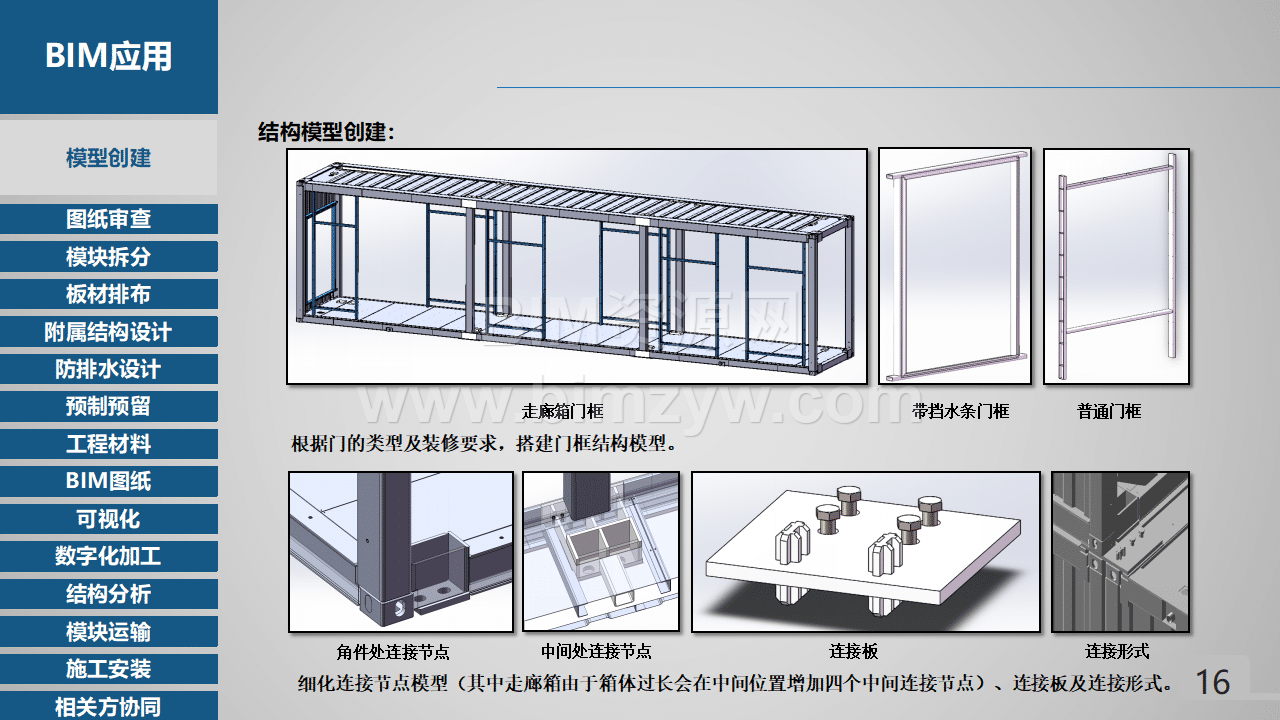

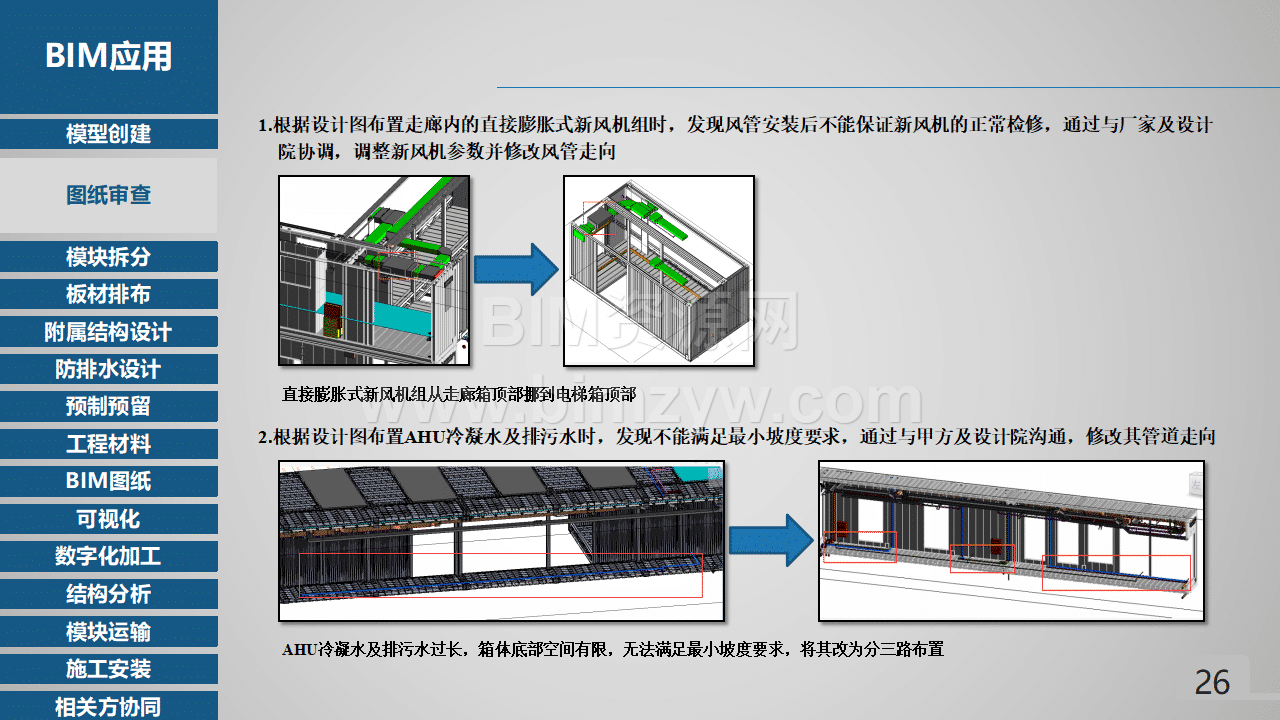

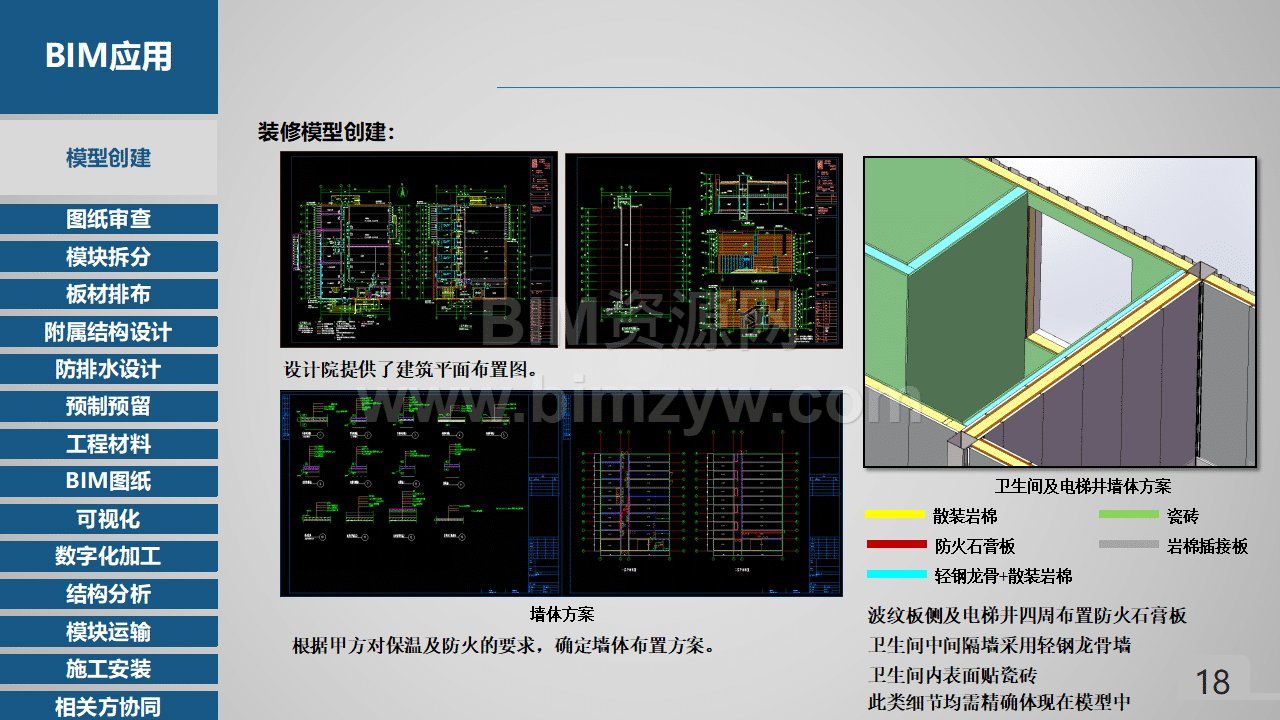

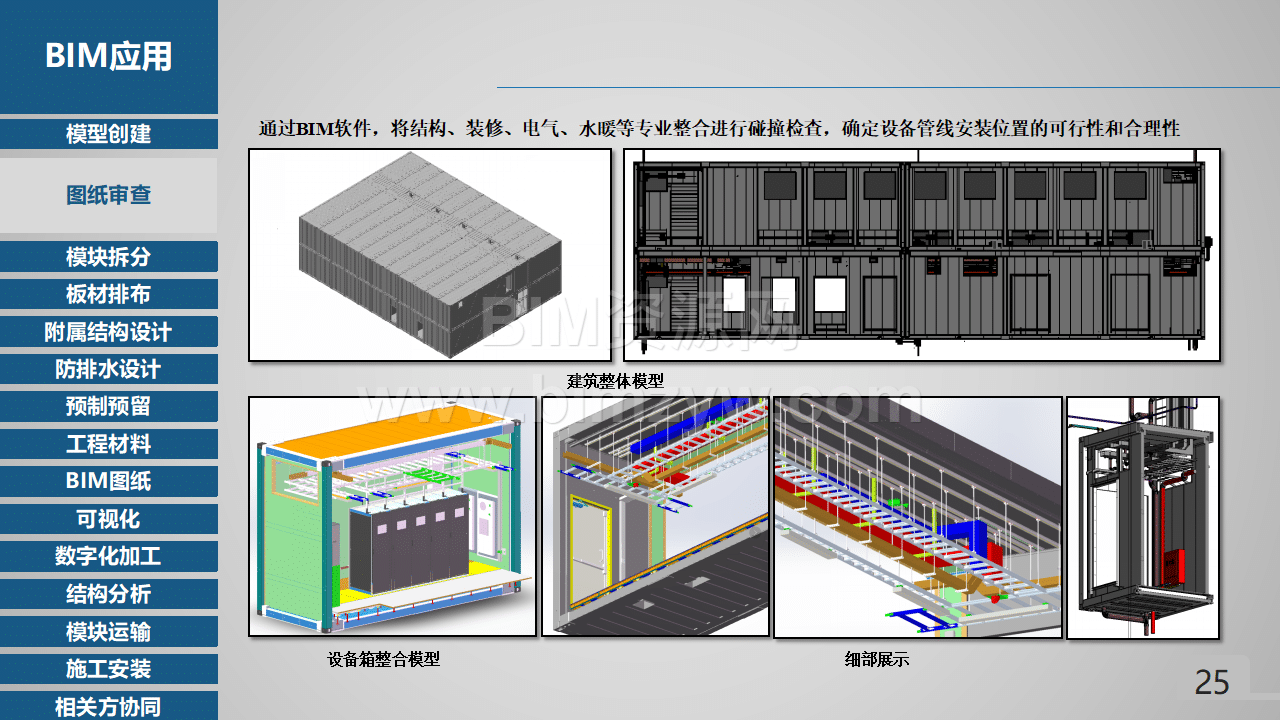

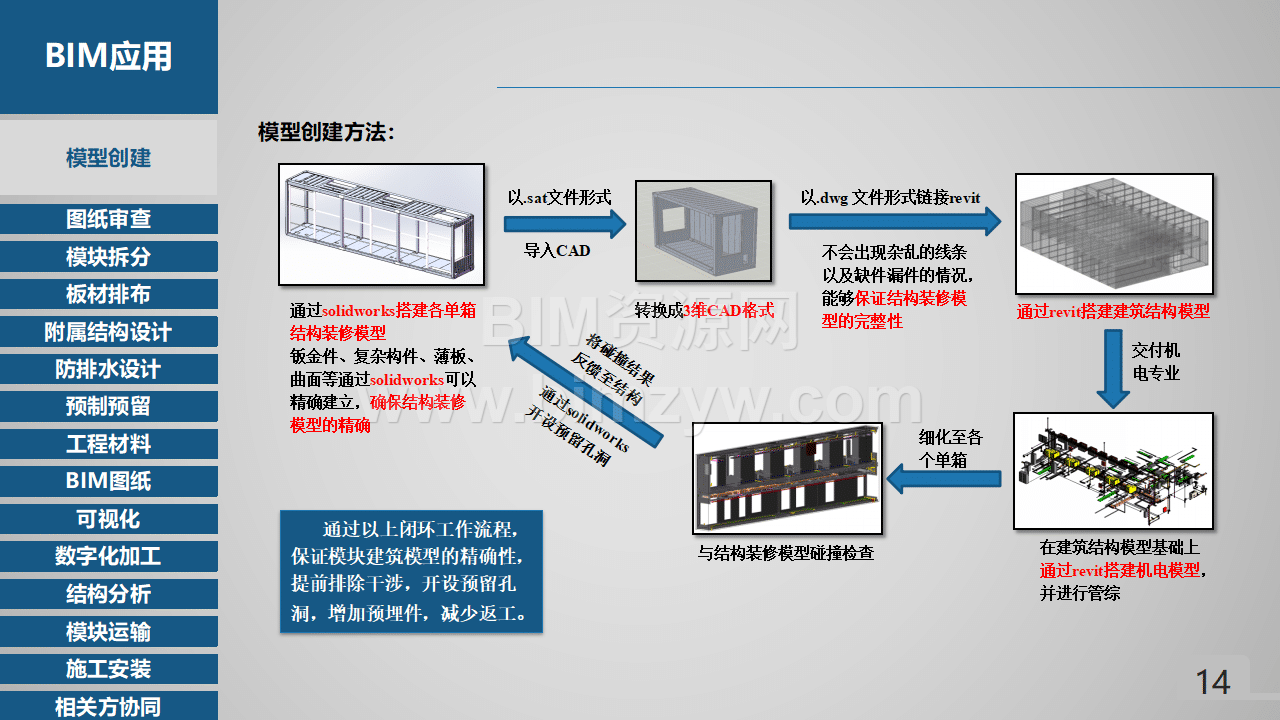

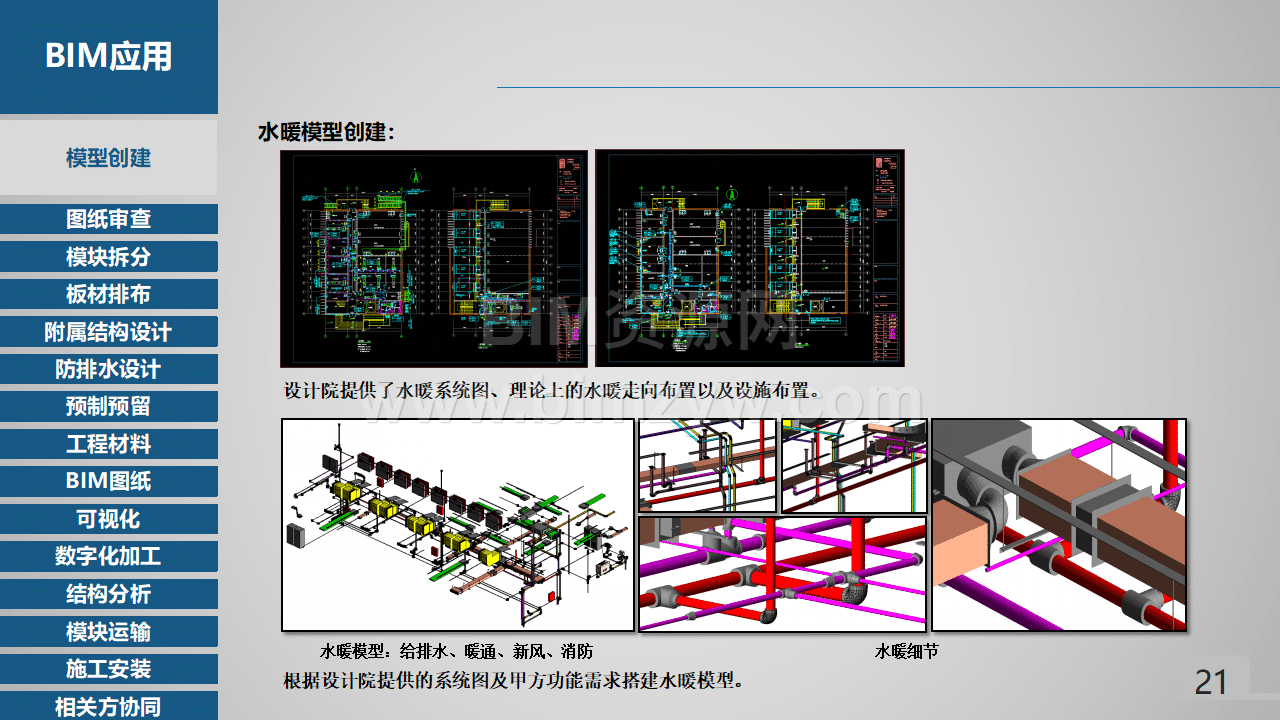

华为青岛即墨云模块化数据中心项目BIM技术应用附全套BIM模型、汇报PPT及演示视频等 2024-06-24 BIM案例 208 推广 华为青岛即墨云模块化数据中心项目 BIM 技术应用 项目背景: 国家政策:国家大力推广装配式建筑和新型基础设施建设,为项目提供了政策支持。 企业简介:中冶天工集团是中国中冶的核心企业,拥有丰富的装配式建筑经验和技术优势。 BIM 组织架构及平台: 组织架构:项目成立了专门的 BIM 团队,包括 BIM 模型工程师、BIM 图纸工程师、BIM 机电工程师、BIM 水暖工程师、BIM 装修工程师等。 软件配置:项目使用了多种 BIM 软件,包括 Revit、SolidWorks、ProE、Navisworks 等。 硬件配置:项目配备了高性能的计算机和服务器,以满足 BIM 技术的应用需求。 BIM 技术应用流程: 模型创建:通过 SolidWorks 搭建各单箱结构装修模型,以.sat 文件形式链接 Revit,转换成 3 维 CAD 格式导入 CAD,确保结构装修模型的精确性。 图纸审查:通过 BIM 软件将结构、装修、电气、水暖等专业整合进行碰撞检查,确定设备管线安装位置的可行性和合理性。 模块拆分:依据数据中心整体性使用需求,对电气、通风、给排水系统进行模块化拆分,实现单个模块全专业设计高度集成和工厂全专业预制。 板材排布:通过建立板材 BIM 模型,对板材进行排布,提前开设预留孔洞,指导板材拼装,既控制了板材用量,减少浪费,也避免因加工过程中后开孔洞对板材表面造成划伤。 附属结构设计:根据甲方功能需要,通过 BIM 软件,设计检修平台,解决检修平台与 AHU 风管碰撞问题,避免现场安装时返工修改。 防排水设计:防水:通过 BIM 技术设计并箱密封方案,以模型形式对并箱防水处理复杂工艺进行交底,施工细节可视化,保证防水质量。排水:通过 BIM 技术优化防排水方案,改进排水地漏、挡水沿、集水盒及底部龙骨排布等节点,提高模块单元防排水能力。 预制预留:连接孔:模型深化设计阶段,考虑后续箱体连接、幕墙安装、运输墙安装等节点要求,精准预留连接孔位,单箱最多需预留 173 个孔。穿箱洞口:深化设计模型中,精准预留电气、通风、给排水系统穿箱洞口,满足现场全专业跨箱连接。其他:预留横撑、防火门安装预留槽、穿线管预埋、箱内顶部并箱预留 L 形件等。 工程材料:算量、出量、动态跟踪:通过 revit 对管件进行算量,通过 solidworks 出零构件清单,数量准确,效率高。材料入库、班组领用、系统登录:通过 BIM 系统对工程材料进行管理,实现材料的入库、领用、库存等信息的实时跟踪。 BIM 图纸:BIM 出图:通过 BIM 软件出生产加工图,提高出图效率,三维模型引入图纸提高工人对复杂结构的识图效率。文件管理:通过固定 IP 建立中心数据库,以便资料查找管理。图纸盖章下发,签收后上传云永久保存。 数字化加工:使用 Actcut 排版套料,导入数字化机床进行加工,合理使用材料,减少浪费,保证生产质量,并提高生产效率。 结构分析:对电池箱结构进行吊装工况分析,确定施工方法(电池预装箱体内还是箱体吊装到位后,后装电池),确保施工安全。 模块运输:运输保护:该项目施工现场距生产工厂 550 公里,做好运输中成品保护十分重要,通过 BIM 技术,检验运输保护方案的操作可行性和经济性。 可视化:通过无人机勘测施工场地情况,合理布置吊车位置及安装顺序,确定进场模块堆放位置及发运顺序,避免二次倒运。 施工安装:通过 BIM 技术检测模块连接节点的可行性,最终完成模块拼装。拼缝处理:通过 BIM 模型进行可视化交底,指导现场模块拼缝施工。 BIM 应用总结: **数据中心项目涉及众多参与方,基于 BIM 模型的信息传递协调了土建、模块、数据设备、消防、电梯、幕墙等专业的交互设计,避免了各方联络过程中可能出现的信息不准确、丢失延误等问题,节约了沟通时间; **模块化数据中心项目是由工厂预制的高度集成的模块单元,在施工现场快速装配而成的建筑,应用 BIM 技术实现了全专业的模块化拆分及精确建模,实现了模块单元的精确预制,避免了错漏碰缺导致返工造成的材料浪费,并缩短了工期; **本项目机电专业十分复杂,模块单元本身的深化设计涉及多专业协调,通过 revit 建立中心文件实现机电人员之间的协同设计,以及与结构、建筑专业的协同,提高了对尺寸干涉情况的排查及优化解决效率,缩短了设计周期。 资源截图 资源下载资源下载立即下载大小:1.07GB版权:仅供学习,请勿商用解压密码:www.bimzyw.com 声明:本站资源全部来自公开网络购买或收集,水印不代表署名仅用于防盗,版权归原作者所有。 版权说明:资源均源于互联网收集整理,不保证资源的可用及完整性,仅供个人学习研究,请勿商用。喜欢记得支持正版,若侵犯第三方权益,请及时联系我们删除!《版权声明》 0 0
