常德国际名车展示中心作为省重点商业综合体工程，涵盖多层展馆与高层酒店办公楼，地下室管线密集、幕墙及钢连廊施工难度大，项目全周期落地 BIM 数字化体系，融合管线优化、工艺模拟、智慧平台、预制支吊架等多元应用，兼顾施工提质与双碳绿色建造目标，实现可观经济与社会效益。

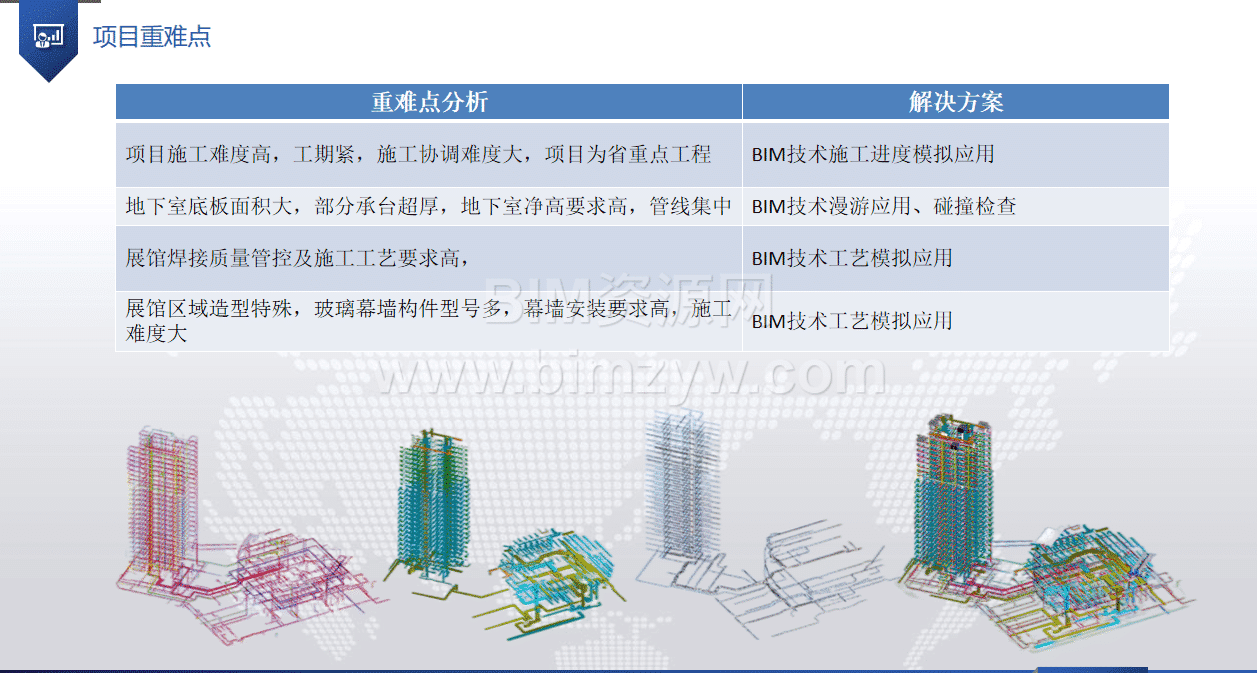

一、项目概况与施工难点

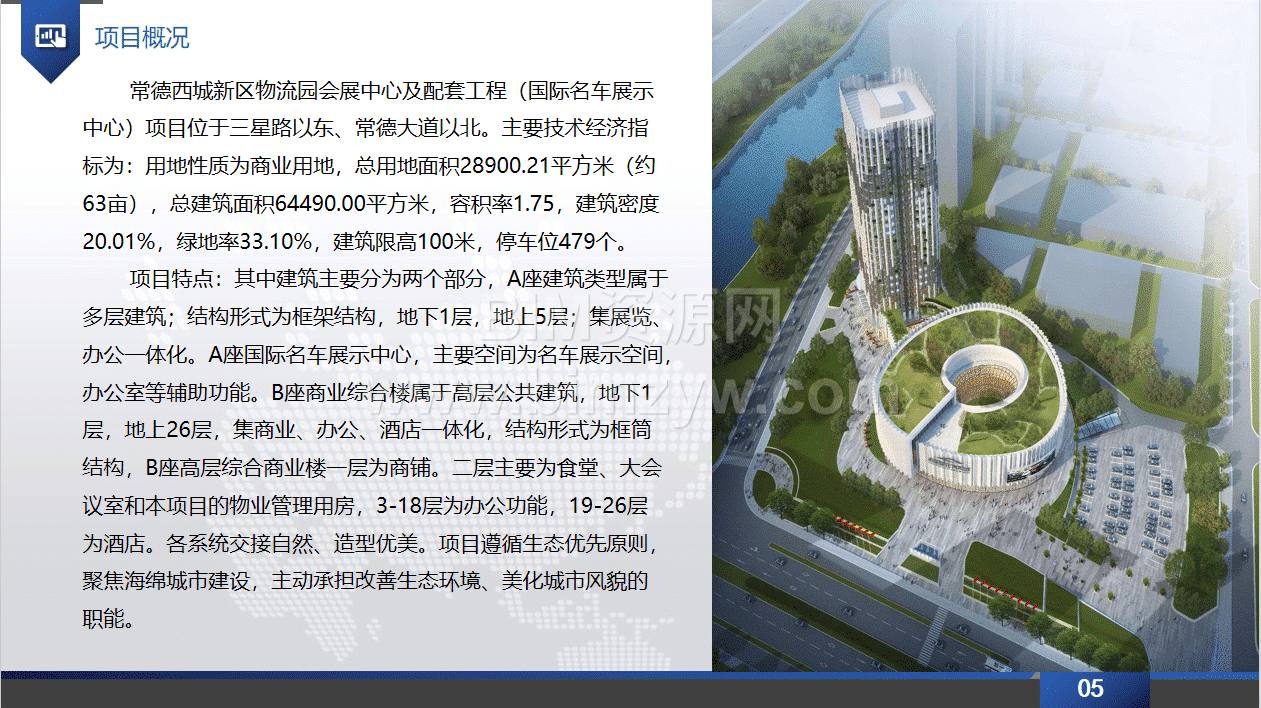

项目地处常德西城新区，总建面 64490㎡，分为 A 座 5 层名车展馆、B 座 26 层商业综合楼，配套地下一层车库，融合展览、办公、酒店多元业态。工程施工痛点突出：地下室面积大、机电管线多层交错，净高管控严苛；展馆异形玻璃幕墙、跨楼栋钢连廊构造复杂；工期紧张、多专业交叉协调量大，同时项目落实海绵城市、低碳建造要求，传统施工模式易产生材料浪费、现场返工，亟需 BIM 技术统筹管控。

二、标准化 BIM 实施体系搭建

项目组建专职 BIM 团队，编制 BIM 实施方案、建模标准、深化细则全套管理制度，配齐 Revit、Navisworks、Fuzor、Lumion 及图形工作站、无人机等软硬件，建立完整实施流程。从图纸会审、三维建模、深化优化、工艺模拟到竣工模型交付全流程闭环，联动城投专属 BIM 管理云平台，实现业主、设计、总包、分包多方线上协同，统一数据标准。

三、BIM 核心落地多元应用

1 全专业建模与碰撞净高优化

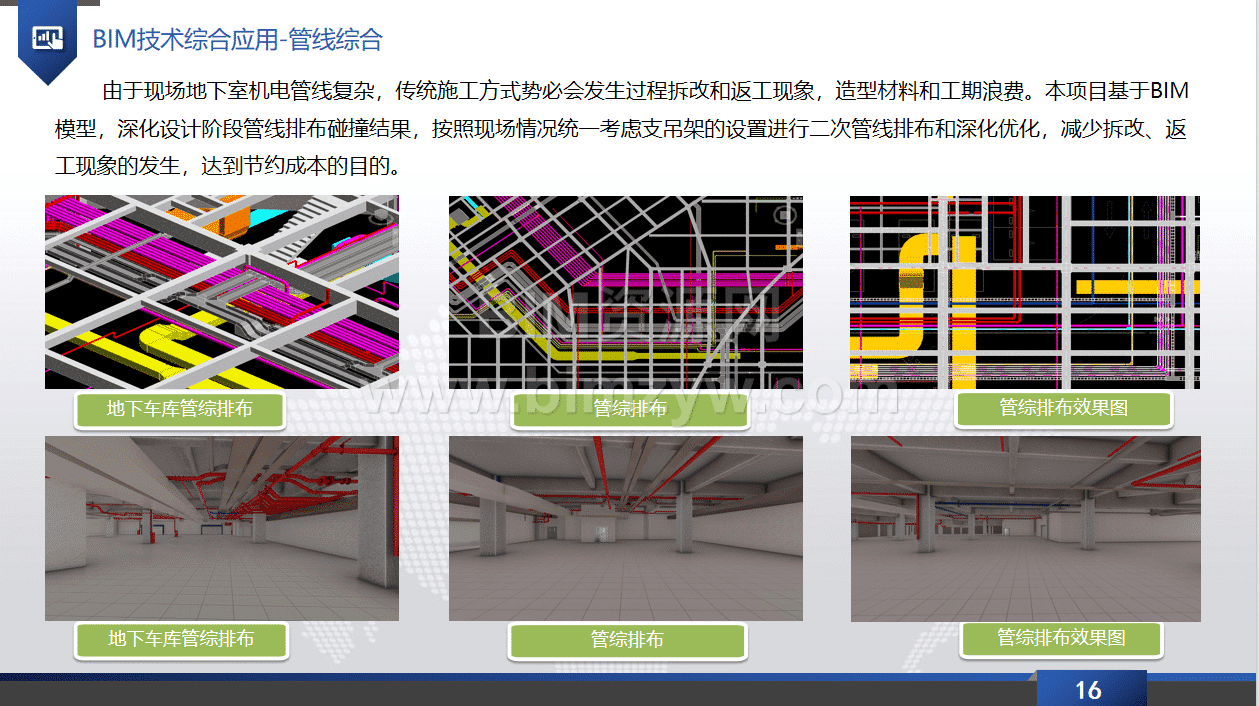

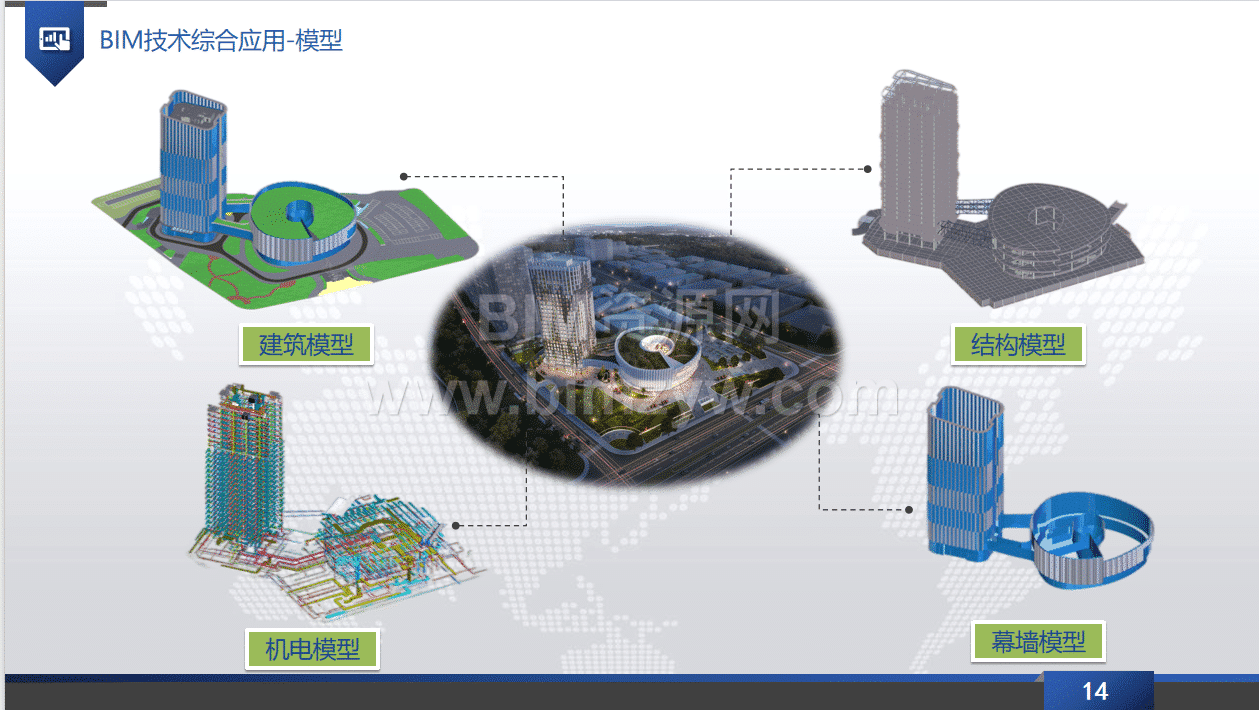

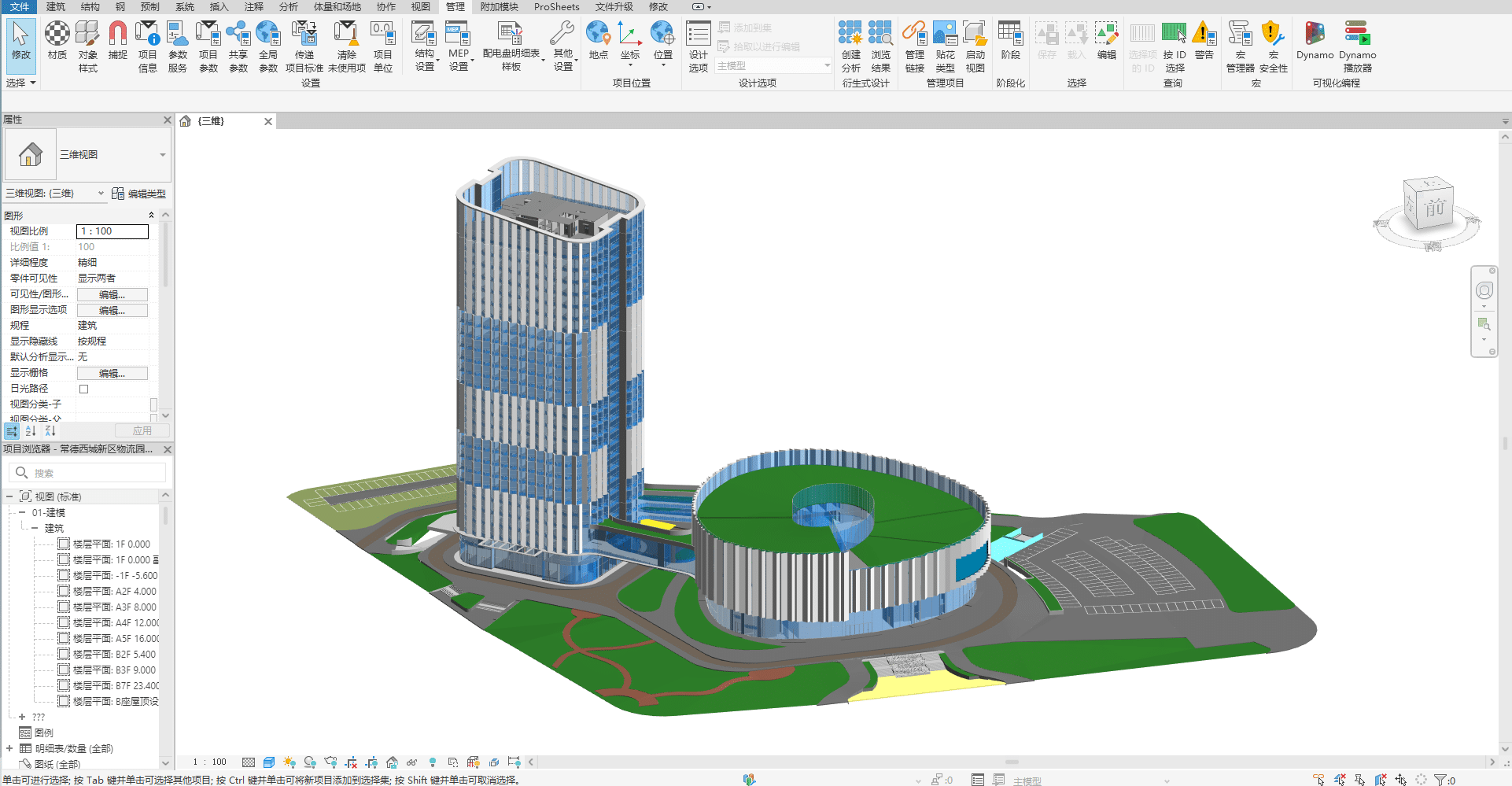

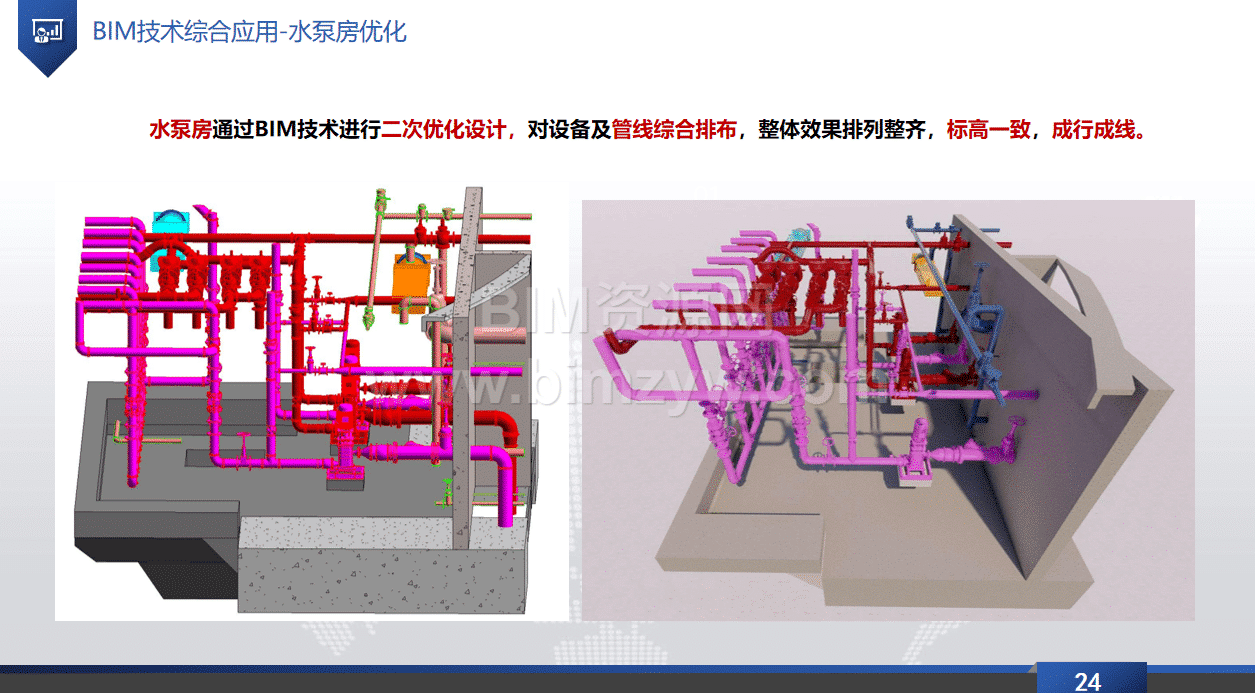

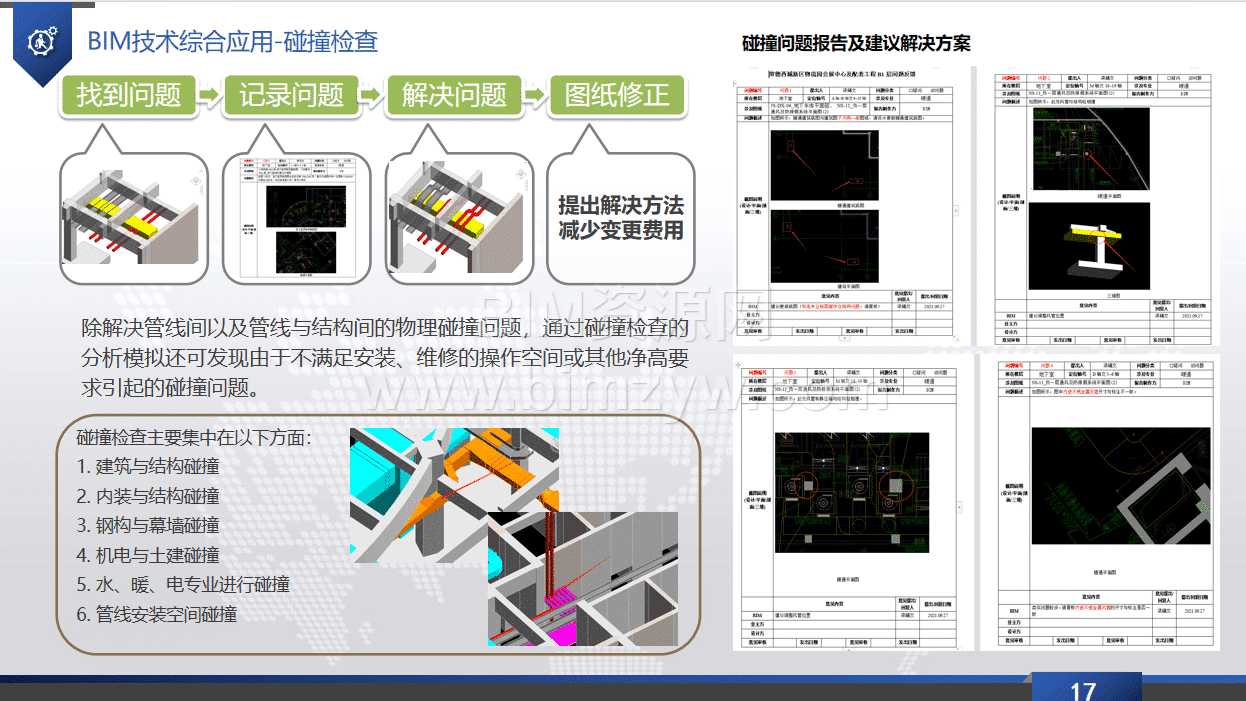

搭建建筑、结构、机电、幕墙一体化三维模型，开展全方位碰撞核查，累计排查图纸、管线、结构冲突 287 处。对比管线穿梁、贴梁两种排布方案择优选用，地下室优化后主车道净高 2.5m、车位净高 2.3m；同步精准输出预留预埋图纸，洞口利用率提升至 90%，从源头规避开槽返工。

2 专项工程 BIM 工艺模拟

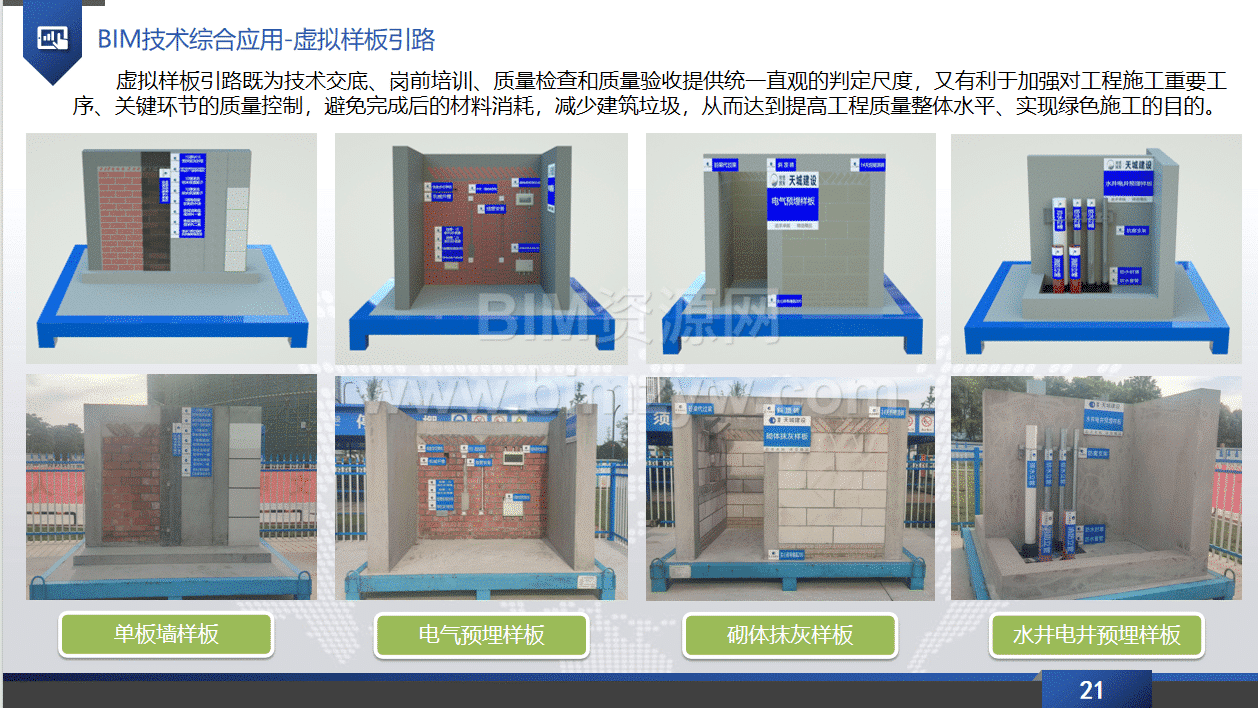

针对大体积混凝土、砌体、模板、屋面防水、钢连廊、幕墙等高难工序制作三维施工动画，推行虚拟样板引路。钢连廊桁架、高强螺栓节点通过模型预演焊接与拼装流程，降低高空施工风险；预制综合支吊架通过 BIM 受力验算，优化规格，整体节约 10% 型材，契合低碳减材理念。

3 工程量精准管控与可视化交底

依托模型一键提取风管、管道、阀门、支架全套工程量清单，精细化规划物料采购，减少材料积压损耗。采用三维模型 + 移动端轻量化交底，替代纸质图纸，班组直观掌握复杂节点施工标准，降低人为理解偏差。

4 智慧平台与绿色双碳融合

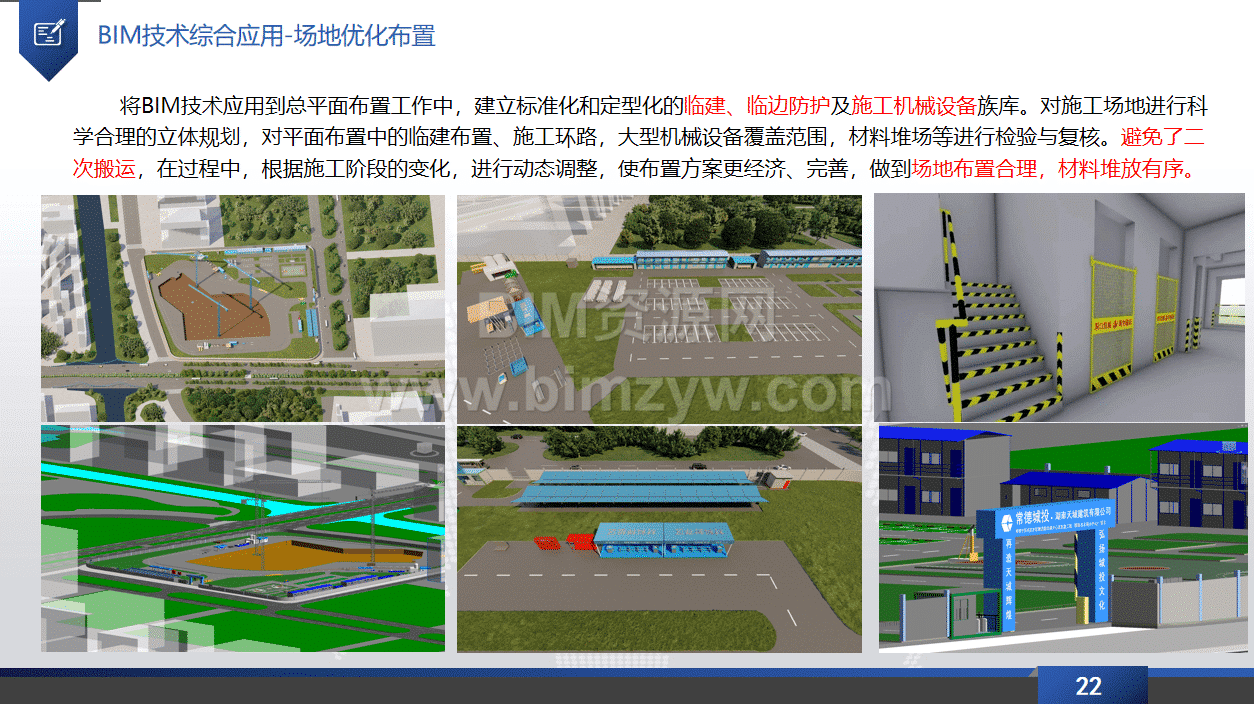

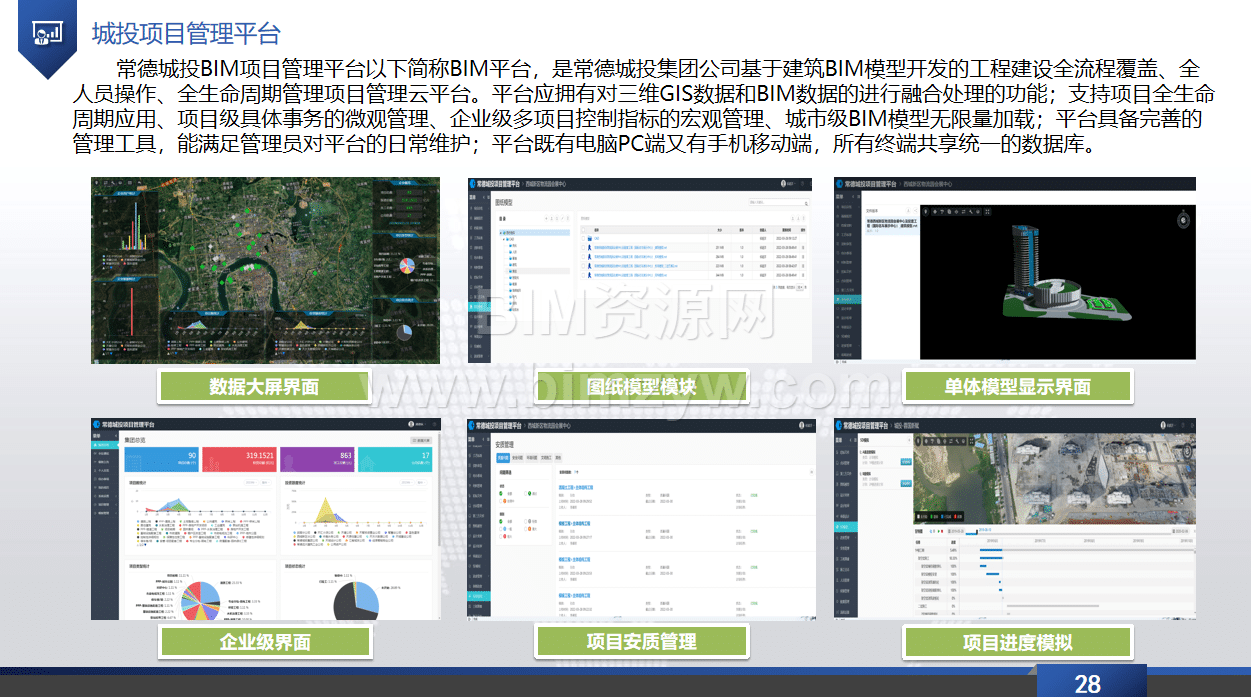

依托城投 BIM 管理平台联动智慧工地系统，统筹进度、质量、安全、物料数据；通过 BIM 优化场地临建布局，减少材料二次转运，降低燃油与建筑垃圾排放，贴合项目海绵城市、绿色低碳建设定位。

四、项目综合实施效益

本项目通过 BIM 全流程落地，各类冲突优化累计节约成本 93.95 万元，综合优化整体降本约 280 万元；大幅减少现场拆改、建材消耗，实现双碳绿色施工目标。同时沉淀百余项构件族库，培养专业 BIM 技术人才，形成展馆、高层商业综合体成套 BIM 实施方案，为同类大型公建、会展类项目提供可复制数字化建造范本。
