在 Revit 机电建模过程中，真正耗费时间的往往不是基础建模本身，而是大量重复性的细节操作，例如连接主管与支管、调整构件位置、旋转管件、补弯头、创建剖面，以及处理明细表参数等。尤其是在复杂项目中，这些高频但琐碎的步骤不仅拖慢建模效率，也容易带来操作误差。

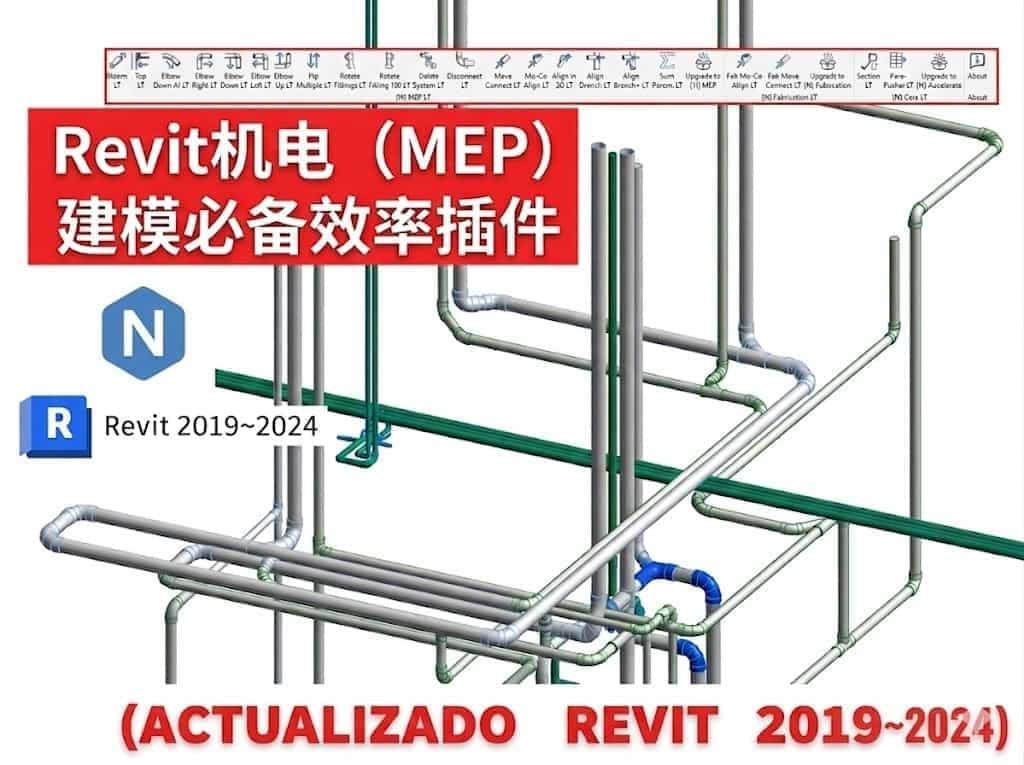

今天要介绍的这款 Revit 插件，正是面向 MEP 机电建模场景打造的一套高效率工具。它覆盖了管道、风管、线管、机电族、预制构件连接与调整等多个核心环节，能够显著减少重复点击和手动修正时间，让整个建模流程更加顺畅、高效。
本插件支持Revit
- 版本: 2024 , 2023 , 2022 , 2021 , 2020 , 2019
一、自动生成与快速连接，减少重复建模操作
在机电建模中，很多操作其实并不复杂，但数量一多就非常耗时。这款插件首先解决的，就是“重复操作太多”的问题。
Bloom：自动从连接件生成管道或风管
运行 Bloom 命令后，只需在 Revit 模型中点选一个图元。如果该图元带有 MEP 连接件，系统就会从每个连接件处自动生成一小段管道或风管。
这个功能非常适合设备、末端构件或机电族初始连接阶段。相比手动逐个拉出连接段，Bloom 可以更快建立后续连接基础，减少机械性操作。
Tap LT：主管与支管快速连接
Tap LT 主要用于风管主管与支管的快速连接。即使主管和支管的中心没有完全对齐，也可以通过三通接头快速连接。操作方式非常简单，只需要先点击主管风管，再点击支管风管即可。
这一功能尤其适合在复杂风管系统中快速完成分支连接，减少手动找点、调位和重复修剪带来的时间浪费。
二、自动生成弯头，让开口端处理更高效
机电建模过程中，经常需要在开口端补充弯头。如果每次都手动绘制、调整方向，不仅麻烦，也容易影响效率。

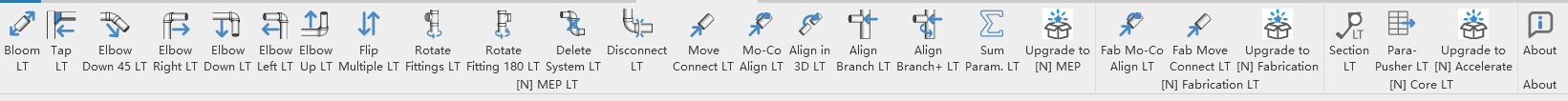

这款插件提供了多个快速弯头生成命令：
- Elbow Down：在最近的自由端向下生成 45° 弯头
- Elbow Right：在最近的自由端向右生成弯头
- Elbow Left：在最近的自由端向左生成弯头
- Elbow Up：在最近的自由端向上生成弯头
用户只需要运行命令后，点击带有开口端的风管、管道或线管，程序就会自动在距离鼠标点击位置最近的自由端完成对应方向的弯头生成。
对于需要频繁处理走向调整、翻弯、转接的建模工作来说，这类功能能显著提高操作流畅度。
三、自动对齐与连接，解决机电族连接难题
Revit 机电模型里最让人头疼的，往往是各种族构件之间的定位、对齐与连接问题。这个插件在这方面提供了多种高效工具。
Move Connect：自动移动并对接机电族
先点击目标机电族，再点击需要移动的机电族，程序会自动移动第二个族，使两者距离最近且对齐的连接件完成对接。
Move Connect Align：自动贴合、对齐并连接
这一命令可以让第二个 MEP 族自动移动到合适位置，使两者距离最近的连接件彼此贴合、对齐并完成连接，适合更精确的快速连接场景。
Align in 3D：三维空间自动对齐
Align in 3D 的实用性很强。通过选择目标族和待移动族，系统会根据最近的两个连接件，将第二个族在三维空间中自动对齐到第一个族。
对于空间关系复杂、方向不一致的构件来说，这个功能能明显减少人工旋转和位置修正工作量。
四、支管调整更轻松，主管支管交接更自然
主管和支管之间的关系处理，是机电建模里非常高频的工作之一。这款插件针对这一场景也做了专门优化。
Branch Align LT：移动支管但不改变坡度和角度
先点击主管，再点击支管。该命令会移动支管，使其在后续使用“修剪”或“延伸”命令时能够与主管合理相交，但不会改变任一管道的坡度或角度。
这对于需要保留原有设计条件的项目非常有帮助。
Align Branch +：自动与主管垂直并保持相同坡度
同样是先选主管、再选支管，系统会将支管调整为与主管垂直，并保持相同坡度，使其后续能够更自然地与主管形成合理连接。
这一功能适合需要快速理顺支管关系、减少人工找正与试错的建模流程。
五、管件调整与批量操作，进一步释放效率
除了连接功能之外，这款插件在一些常见调整操作上也很实用。
Rotate Fitting / Rotate Fitting 180：快速旋转管件
- Rotate Fitting：点击任意风管或管道管件后，可选择角度并沿管件自身轴线旋转
- Rotate Fitting 180：点击管件后直接绕自身轴线旋转 180 度
这类操作在管件方向修正、构件翻转和安装逻辑调整中非常实用。
Flip Multiple LT：多个对象一键翻转
选中多个基于面或工作平面的图元后，运行该命令即可一次性翻转所有对象。对于批量修正模型方向来说非常高效。
Disconnect：快速断开连接
选中两个已连接的机电图元，该命令将直接断开它们的连接，便于修改局部建模关系。
Delete System：删除所属系统
选中一个 MEP 机电图元后，可直接删除其所属系统。对于系统整理、重构和调试阶段很有帮助。
六、预制机电构件对接更方便
如果你的项目涉及 MEP 预制构件，这款插件的两个功能会非常实用。
Fab Mo-Co Align
点击目标 MEP 预制构件，再点击需要移动的另一个预制构件，系统会自动移动第二个构件，使两者距离最近的连接端口准确对接、对齐并连接；在适用情况下，还会自动在中间添加套筒或焊接连接。
Fab Move Connect
该功能同样适用于预制构件连接。系统会自动移动第二个构件，使两者方向一致并完成最近连接端口的精准连接，在合适情况下自动添加套筒或焊接连接。
这两个功能能够明显减少预制构件安装模拟时的大量人工调整工作，对提升模型可施工性和建模效率很有帮助。
七、剖面创建与参数处理同样高效
除了建模与连接，这款插件还兼顾了模型查看和数据处理需求。
Section LT：快速创建沿构件方向的剖面
运行该命令后，选择一根管道或风管，系统会自动沿该构件方向创建一个与其平行、进深和高度较小的剖面。
这一功能非常适合局部检查、节点查看和模型表达，大幅减少手动建立剖面的步骤。
Sum Param：快速统计参数总和
先选择任意数量的构件，再运行该命令，工具会统计并显示所有所选对象共有参数的数值总和。
对于工程量核对、参数检查和临时统计来说，这个功能非常方便。
ParaPusher：自动补齐共享参数
在 Revit 明细表应用中，如果族未包含所需共享参数，往往会导致统计和管理不便。ParaPusher 可以直接在明细表中运行，并自动为该族添加必要的共享参数。
对于需要规范化管理族库、提升明细表可用性的团队来说，这个功能非常实用。
八、这款插件适合哪些人使用？
从功能定位来看，这款插件尤其适合以下几类用户：
- 经常进行 Revit MEP 机电建模 的工程师
- 从事 风管、管道、线管系统建模 的设计人员
- 需要处理 预制机电构件连接 的深化团队
- 希望提高 建模效率、减少重复劳动 的 BIM 从业者
- 对 明细表参数规范化管理 有需求的项目团队
如果你的工作中经常遇到连接难、调整多、反复旋转、频繁补弯头、支管不好对接等问题，那么这类插件带来的价值会非常直接。
