JGJT456-2019《雷达法检测混凝土结构技术标准》百度网盘PDF电子版下载

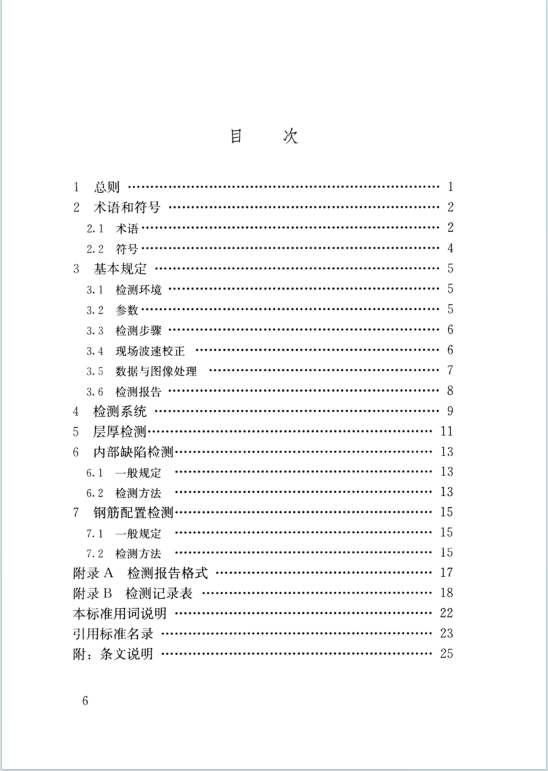

核心内容框架

1. 基本规定
   • 检测环境：测区表面需干燥平整，无金属物或电磁波干扰，温度控制在 – 10℃~50℃。
   • 核心参数：天线中心频率、间距、时窗、采样长度等需按公式计算，水平采样间隔不大于目标最小水平尺寸的 0.3 倍。
   • 检测流程：包括测线布置、仪器调试、数据采集、波速校正（选取 2~3 个区域，每个区域校正点不少于 3 个）、数据处理及报告编制。
   • 数据处理：需进行滤波、增益、反滤波等处理，通过单道波形和雷达图像分析目标特征。
2. 检测系统要求
   • 设备资质：需具备产品合格证书，在校准有效期内使用，外壳防护等级不低于 IP54。
   • 性能指标：信噪比大于 110，系统动态范围大于 120dB，主机分辨率不大于 5ps，A/D 转换动态位数不低于 16 位等。
   • 使用维护：运输保管需防水防潮、防曝晒振动，单独存放且避免负重。
3. 专项检测方法
   • 层厚检测：通过雷达图像识别分层界面，结合电磁波传播速度和双程传播时间计算厚度，取 10 次检测值的算术平均值。
   • 内部缺陷检测：涵盖孔洞、裂缝、不密实等，测线需覆盖疑似缺陷区域，干扰钢筋区域需先探测钢筋分布，疑似区域加密测线，必要时三维成像验证。
   • 钢筋配置检测：测线宜垂直于钢筋方向，通过图像分析钢筋位置、间距及保护层厚度，分别计算平均值和标准差，复杂区域可钻芯验证。
4. 检测报告
   • 核心内容包括工程概况、检测技术措施、现场情况、质量评定、结论与建议及附图附表，格式需符合附录 A 要求。
