JGJ/T322-2013《混凝土中氯离子含量检测技术规程》百度网盘PDF电子版下载

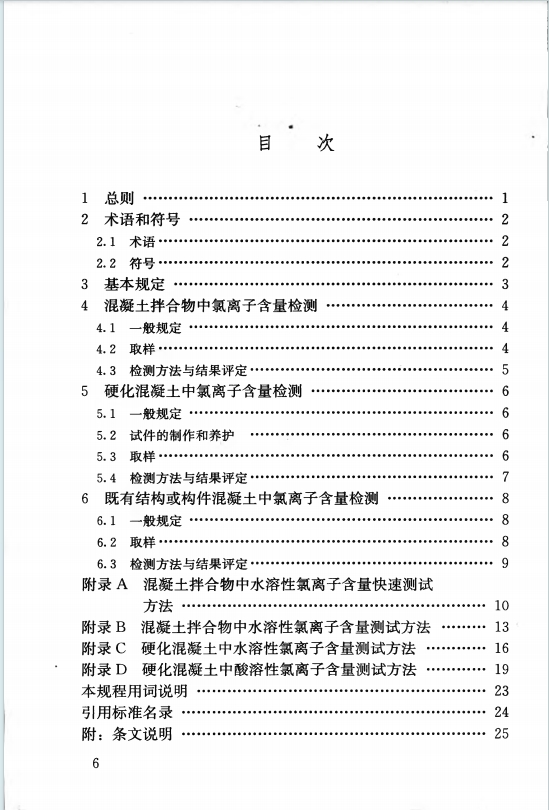

核心内容框架

1. 基本规定
   • 检测对象涵盖预拌混凝土拌合物、硬化混凝土试件（标准 / 同条件养护）、既有结构钻取芯样，争议时以芯样检测结果为准。
   • 受检方需提供实际混凝土配合比，禁止以原材料氯离子含量求和替代混凝土实际检测。
2. 检测分类与要求
   • 混凝土拌合物：仅检测水溶性氯离子，取样自搅拌车卸料 1/4~3/4 段，需筛分获取砂浆试样，采用快速测试法（附录 A）或滴定法（附录 B，验收 / 争议时使用）。
   • 硬化混凝土：分别检测水溶性（附录 C）和酸溶性氯离子（附录 D），试件龄期宜为 28d（标准养护）或 600℃・d（同条件养护），试样需研磨过 0.16mm 筛并烘干。
   • 既有结构混凝土：缺少试件时钻取芯样，取样深度不小于钢筋保护层厚度，密封防污染，检测方法同硬化混凝土。
3. 检测方法与结果评定
   • 快速测试法：基于氯离子选择电极，建立电位 – 浓度关系曲线，适用于现场筛查，误差允许 ±10%。
   • 滴定法：采用硝酸银标准溶液滴定，以铬酸钾为指示剂，适用于精确检测与仲裁。
   • 结果表示：拌合物以 “占水泥质量百分比” 或 “单方混凝土质量” 表示，硬化混凝土与既有结构混凝土分别以 “占砂浆质量百分比”“占水泥 / 胶凝材料质量百分比” 表示，需符合 GB 50164、GB 50010 等现行标准，争议时以酸溶性氯离子含量为准。
4. 取样与试样制备
   • 取样需记录时间、地点、配合比、环境温度等信息，拌合物取样量不少于 3L，硬化混凝土与芯样试样量不少于 200g / 个。
   • 试样制备需去除石子，砂浆研磨后烘干，避免外界氯离子污染。
