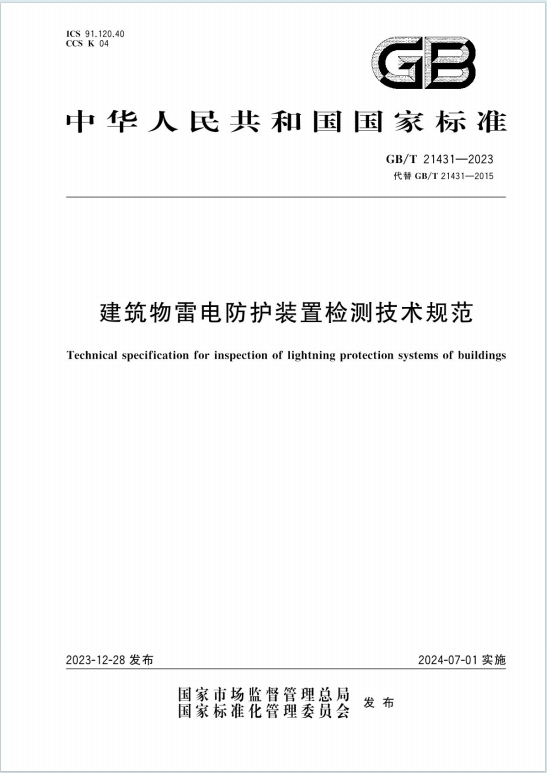

GB/T21431-2023《建筑物雷电防护装置检测技术规范》百度网盘PDF电子版下载

主要技术变化与内容

1. 核心调整：新增磁屏蔽、SSD（低压电涌保护器专用保护装置）检测等内容，细化 SPD 关键参数测量（压敏电压、泄漏电流等），完善过渡电阻、土壤电阻率等测量方法。
2. 结构组成：涵盖检测分类、要求方法、周期、流程等 8 章，及验收检测项目、爆炸危险环境分区、检测仪器参数等 12 个附录，提供检测报告式样（附录 L）。

核心检测要求

1. 检测分类与周期：
   • 分类：分为验收检测（新建 / 改建 / 扩建项目投用前）和定期检测（投用后），检测项目及子项明确（附录 A）。
   • 周期：爆炸危险环境场所每 6 个月 1 次，其他场所每年 1 次。
2. 关键检测项目：
   • 接闪器：材料规格符合 GB 50057-2010，网格尺寸按防雷分类执行（一类≤5×5m，二类≤10×10m 等），锈蚀不超过初始截面 1/3。
   • 引下线：数量不少于 2 根，间距一类≤12m、二类≤18m、三类≤25m，电气连接过渡电阻≤0.2Ω。
   • 接地装置：冲击接地电阻一类≤10Ω、二类≤10Ω、三类≤30Ω，人工接地体埋设深度≥0.5m。
   • 防雷等电位连接：建筑物内金属设备、管道等需可靠连接，过渡电阻≤0.2Ω，入户处需做总等电位连接。
   • SPD：电压保护水平≤2.5kV，连接线长度≤0.5m，泄漏电流、绝缘电阻等参数需符合规定，外部脱离器需与 SPD 参数匹配。

检测流程与报告

1. 流程：包括现场调查、方案制定、检查测量、数据整理、结论判定、报告编制，现场作业检测人员不少于 2 人（爆炸危险场所不少于 3 人）。
2. 报告与记录：检测记录需保存不少于 5 年，报告需经检测、校核、授权签字人签字并加盖专用章，结论判定采用全数值比较法或修约值比较法（附录 K）。
