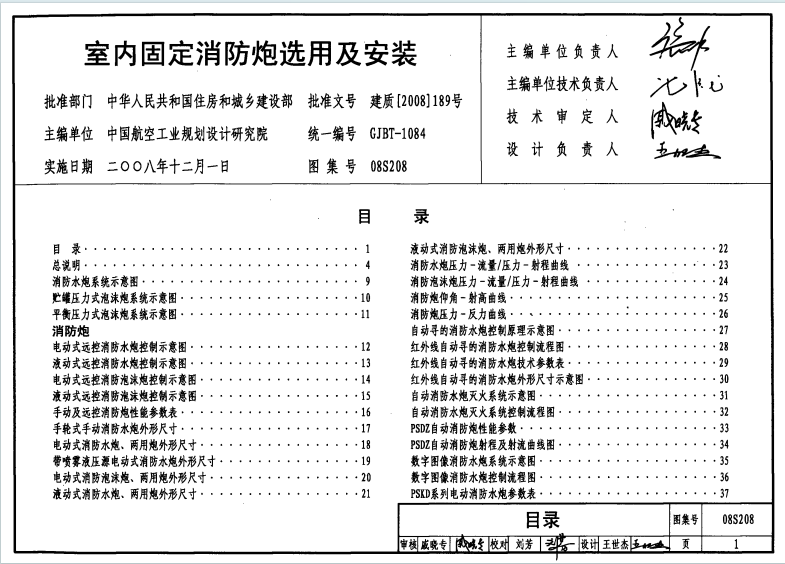

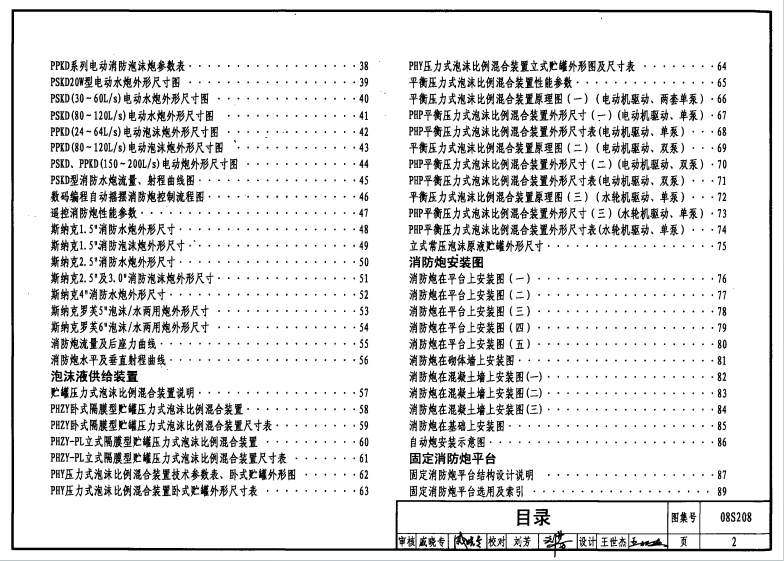

一、核心内容与适用范围

1. 核心内容
   图集涵盖室内固定消防水炮、泡沫炮及两用炮（不含干粉炮）的设计选用、安装要求，以及泡沫液供给装置、消防炮平台等配套设施的技术规范，包括系统示意图、控制流程、性能参数、外形尺寸、安装图等。
2. 适用范围
   适用于新建、改建、扩建的工业与民用建筑工程，支持手动、远程、自动及数码编程控制方式。消防水炮流量≥20L/s，泡沫炮及两用炮混合液流量≥24L/s；适用于抗震设防烈度≤8 度地区，特殊环境（如高温、腐蚀）需特殊处理。

二、消防炮分类与选型

1. 分类
   • 按介质：消防水炮（扑救 A 类火灾及冷却设备）、泡沫炮（扑救甲、乙、丙类液体及固体火灾）、两用炮（兼具水和泡沫喷射功能）。
   • 按控制方式：手动（现场操作）、远控（电动、液动、气动）、自动（自动探测、瞄准灭火）、数码编程（按预设程序喷射）。
   • 按喷射状态：直流水炮、直流 / 喷雾水炮、摇摆炮。
2. 型号标记
   由类组代号（PS – 水炮、PP – 泡沫炮、PL – 两用炮）、特征代号（KD – 电控、KY – 液控等）、主参数（额定流量 L/s）组成，例如 “PSKD60” 表示电动远控水炮，额定流量 60L/s。

三、性能参数与计算

1. 流量与射程计算
   • 水炮 / 泡沫炮的设计流量和射程可根据额定参数及工作压力换算，公式如下：
     • 流量：Qs​=qs0​P0​Pe​​​（水炮）；Qp​=qp0​P0​Pe​​​（泡沫炮）
     • 射程：Ds​=Ds0​P0​Pe​​​（水炮）；Dp​=Dp0​P0​Pe​​​（泡沫炮）
       （$Q$为流量，$D$为射程，Pe​为设计压力，P0​为额定压力）
2. 关键参数
   • 水炮射程：≥50m（部分型号可达 120m）；泡沫炮射程：≥40m（泡沫）、≥45m（水）。
   • 混合比：泡沫炮通常为 3% 或 6%，发泡倍数≥6，析水时间≥2.5min。

四、系统设计与安装

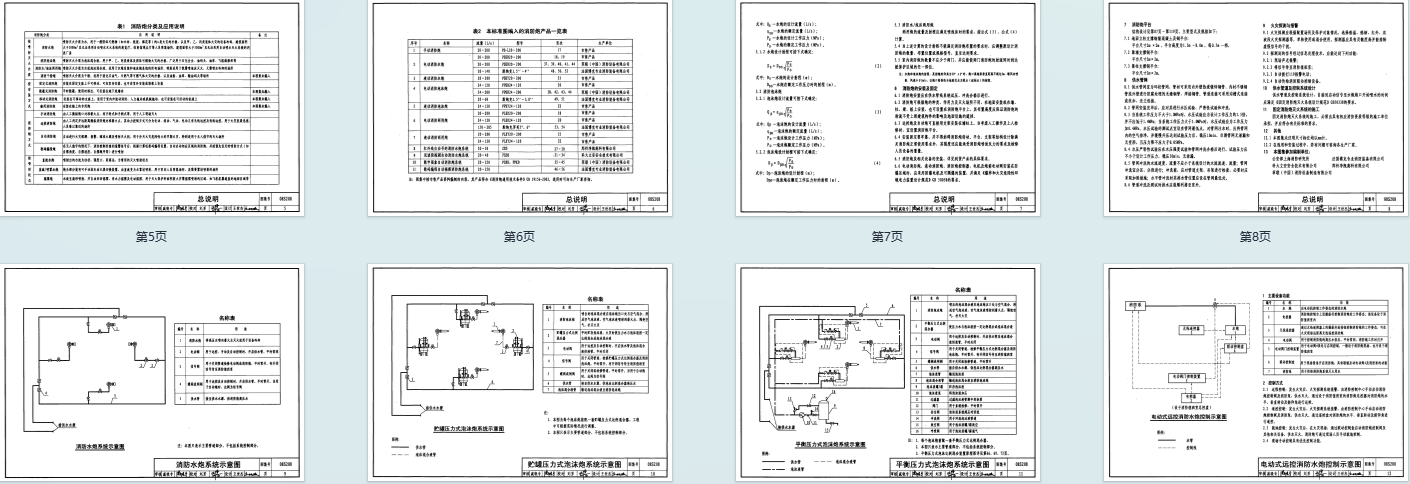

1. 系统组成
   • 水炮系统：消防水炮、电动阀、信号阀、供水管网等。
   • 泡沫炮系统：泡沫炮、比例混合装置（贮罐压力式、平衡压力式）、泡沫液罐、消防泵等。
2. 安装要求
   • 安装时机：供水管线试压、冲洗合格后进行。
   • 固定方式：可安装于地面、墙、柱、梁或专用平台，确保稳固且不影响转动，需承受喷射反力。
   • 防爆要求：防爆区域需采用防爆电机及隔爆装置，符合 GB 50058。
3. 管网与试验
   • 管网宜为环状，采用热浸镀锌钢管等，连接方式包括沟槽式、丝扣、法兰。
   • 水压试验：工作压力≤1.0MPa 时，试验压力为 1.5 倍设计压力且≥1.4MPa；＞1.0MPa 时，试验压力为工作压力 + 0.4MPa，稳压 10min 无泄漏且压力降≤0.05MPa。

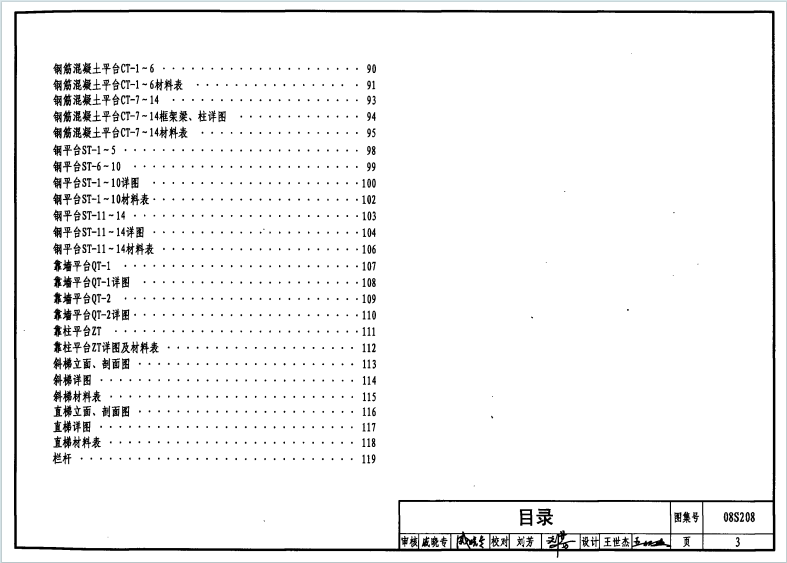

五、消防炮平台

1. 类型与规格
   • 钢筋混凝土平台（CT-1~14）：尺寸 2m×2m，高度 1.5~8.0m（每 0.5m 一档）。
   • 钢平台（ST-1~14）：含地面立柱支撑、靠墙、靠柱等形式，尺寸 2m×2m。
   • 配套设施：斜梯、直梯、栏杆（扶手采用 φ50×2.5 钢管，承受 0.5kN/m 水平荷载）。
2. 结构设计
   • 荷载：考虑消防炮自重、喷射反力、活荷载 2kN/m²。
   • 材料：混凝土采用 C25，钢材采用 Q235B，焊接采用 E43 型焊条，防腐处理需符合环境要求。

六、其他

• 火灾探测：可选用感温、感烟、红外探测器等，支持现场报警、远程传输及联动控制。
• 施工要求：由具备资质的单位施工，符合 GB 50498 等规范。
