一、总说明

1. 编制依据：根据住房和城乡建设部相关通知编制，设计依据包括《无障碍设计规范》《住宅设计规范》《民用建筑设计通则》等多项国家及行业标准，当依据的标准规范修订或有新规范发布时，需复核图集内容后选用。
2. 适用范围：适用于新建、改建和扩建的城市道路、广场、绿地、居住区、居住建筑、公共建筑及历史文物保护建筑等的无障碍设计，可供城乡规划、建筑设计、施工、监理、教学等单位使用。
3. 编制内容：依据《无障碍设计规范》GB 50763-2012，涵盖缘石坡道、盲道、无障碍出入口、轮椅坡道、无障碍通道与门、无障碍楼梯和台阶、无障碍电梯与升降平台、扶手、公共厕所、公共浴室、无障碍客房与住房、轮椅席位、无障碍机动车停车位、低位服务设施、人行天桥及地道等内容。
4. 选用方法：以乘轮椅者使用需求为主要设计目标，兼顾老年人、儿童等人群需求，明确了老年人厕位、幼儿便器等设施设计；提供设计图示、构造详图和工程案例，构造详图可直接选用，设计示意和案例供参考。

二、无障碍设施设计

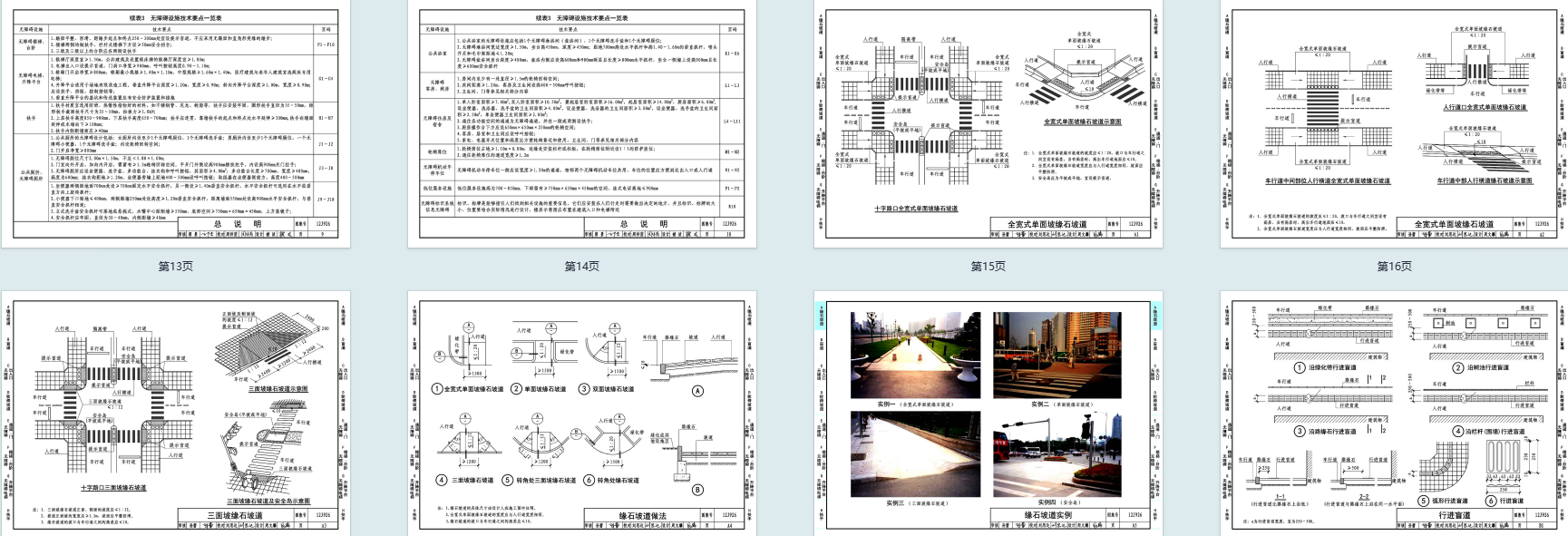

（一）缘石坡道

• 类型：包括全宽式单面坡、三面坡等，明确坡度要求（全宽式单面坡坡度＜1:20，三面坡正面坡道坡度＜1:12，坡口宽度＞1.20m 等）。
• 构造：坡面需平整防滑，材料可选用水泥混凝土、沥青混凝土等；与车行道高差＜10mm，安全岛宜设提示盲道。

（二）盲道

• 分类：行进盲道和提示盲道，需连续设置，避开障碍物，距围墙、花台等障碍物距离＞500mm。
• 规格：行进盲道宽度 300-600mm，提示盲道设置在起点、终点、转弯处等；材料表面需防滑，可采用预制混凝土、花岗岩等。

（三）无障碍出入口与轮椅坡道

• 出入口：地面平整防滑，平坡出入口坡度≤1:20，门口平台宽度＞1.50m，设门时开启后净距＞1.20m。
• 轮椅坡道：宜设计为直线形、直角形或折返形，净宽度＞1.00m（出入口处＞1.20m）；坡度＞1:20 时两侧设扶手，起点、终点及中间休息平台水平长度≥1.50m；临空侧设安全挡台或栏杆。

（四）无障碍通道与门

• 通道：需连续，地面平整防滑，室内通道宽度＞1.20m（人多场所宜＞1.80m），室外通道宽度＞1.50m；斜向自动扶梯等下方净空＜2.00m 处设安全挡板。
• 门：平开门、推拉门等开启净宽＞800mm（条件允许时宜＞900mm），门内外留直径＞1.30m 的轮椅回转空间；不宜用力度大的弹簧门，如需使用需有醒目提示。

（五）无障碍楼梯、台阶与电梯

• 楼梯与台阶：踏步面平整防滑，两侧设扶手，扶手起点和终点处设水平段；台阶高度 150mm，宽度 300mm，不宜采用扇形踏步；楼梯净宽≥1.20m，平台深度≥1.50m。
• 电梯：候梯厅深度（住宅电梯≥1.50m，公共建筑≥1.80m），轿厢最小规格：小型≥1.40m×1.10m，中型≥1.60m×1.40m，医疗电梯可容纳病床；轿厢内设扶手、盲文按钮及语音报层装置。
• 升降平台：适用于场地有限的改造工程，垂直升降平台台面≥1.70m×0.90m，斜向升降平台台面≥1.00m×0.90m，需设安全防护装置。

（六）扶手

• 设置位置：轮椅坡道、通道、楼梯、卫生间等场所，扶手直径 30-50mm，距墙面≥40mm。
• 规格：坡道扶手上下两层（上层高 900mm，下层高 650mm），通道扶手高 900mm，楼梯扶手高 900mm，起点和终点设水平延伸段≥300mm。

（七）公共厕所与浴室

• 公共厕所：男女厕需设至少 1 个无障碍厕位（尺寸≥1.80m×1.00m），男厕设无障碍小便器，配备无障碍洗手盆；厕位内设坐便器、安全抓杆、呼叫按钮等，门开启净宽＞800mm。
• 公共浴室：设至少 1 个无障碍淋浴间和盆浴间，淋浴间净宽≥1.50m，内设坐台、安全抓杆；盆浴间设浴盆坐台，配备扶手和呼叫装置。

（八）无障碍客房、住房与相关设施

• 客房与住房：室内有直径＞1.50m 的轮椅回转空间，通道宽度＞1.20m；卫生间设无障碍设施，厨房操作台下留≥650mm×650mm×250mm 的空间；配备呼叫按钮。
• 轮椅席位：大型场馆等需设轮椅席位，相邻陪护席位，宽度≥0.80m，间距≥0.50m，位置便于疏散。
• 机动车停车位：应靠近建筑出入口，尺寸≥2.40m×5.00m，设无障碍标识，相邻可共享通道。
• 低位服务设施：服务台、电话等高度 700-850mm，下方留≥750mm×650mm×450mm 的空间。

（九）人行天桥及地道

• 设计要求：桥面、地道地面平整防滑，设轮椅坡道（坡度≤1:12）或电梯；两侧设扶手，扶手起点和终点设水平段；设置盲道和提示标识，出入口避开人流密集区。

三、附录

1. 参数标准：包括双手操纵轮椅参数、乘轮椅者活动空间参数、视力障碍者相关尺寸等，为设计提供数据参考。
2. 辅助设施：介绍婴儿服务设施（如婴儿台）、上肢障碍者使用的配件（如杠杆式水龙头）等设计要点。
3. 相关技术资料：多家企业的无障碍产品（扶手、升降平台等）性能参数、适用范围及施工要求。
