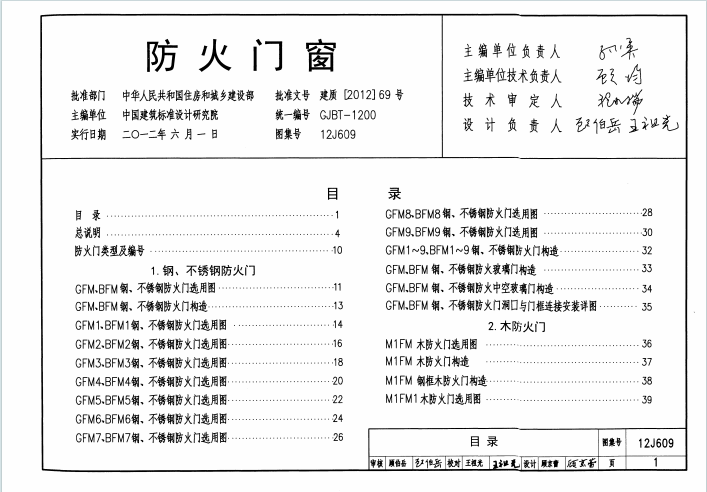

一、总说明

1. 编制与设计依据：根据住房和城乡建设部建质函〔2011〕82 号文编制，设计依据包括《建筑设计防火规范》《防火门》《防火窗》《防火卷帘》等多项国家及行业标准，当依据的标准规范修订或有新规范发布时，需复核图集内容后选用。
2. 适用范围：适用于民用建筑及工业建筑的防火门、防火窗及防火卷帘。
3. 设计原则：采用新材料、新构造，提高防火性能及制作质量，改善外观，增加品种，满足建筑工程发展及人民生活环境需求。

二、防火门

1. 耐火性能分类：
   • 隔热防火门（A 类）：按耐火极限分为 A0.50（丙级）、A1.00（乙级）、A1.50（甲级）、A2.00、A3.00，需同时满足耐火完整性和耐火隔热性要求。
   • 部分隔热防火门（B 类）：如 B1.00、B1.50 等，耐火隔热性≥0.50h，耐火完整性更高。
   • 非隔热防火门（C 类）：如 C1.00、C1.50 等，仅需满足耐火完整性要求。
2. 材料要求：
   • 填充材料需为无毒无害的防火隔热材料，燃烧性能达 A1 级，产烟毒性为 ZA2 级。
   • 木材、人造板需经阻燃处理，含水率符合要求；钢材厚度有明确规定（门扇面板≥0.8mm，门框板≥1.2mm 等）。
   • 粘结剂需无毒无害，产烟毒性达 ZA2 级。
3. 配件要求：包括防火锁、防火合页（板厚≥3mm）、防火闭门装置、顺序器、插销、盖缝板、密封件、防火玻璃等，均需经检测合格，满足相应耐火性能。
4. 主要类型及构造：

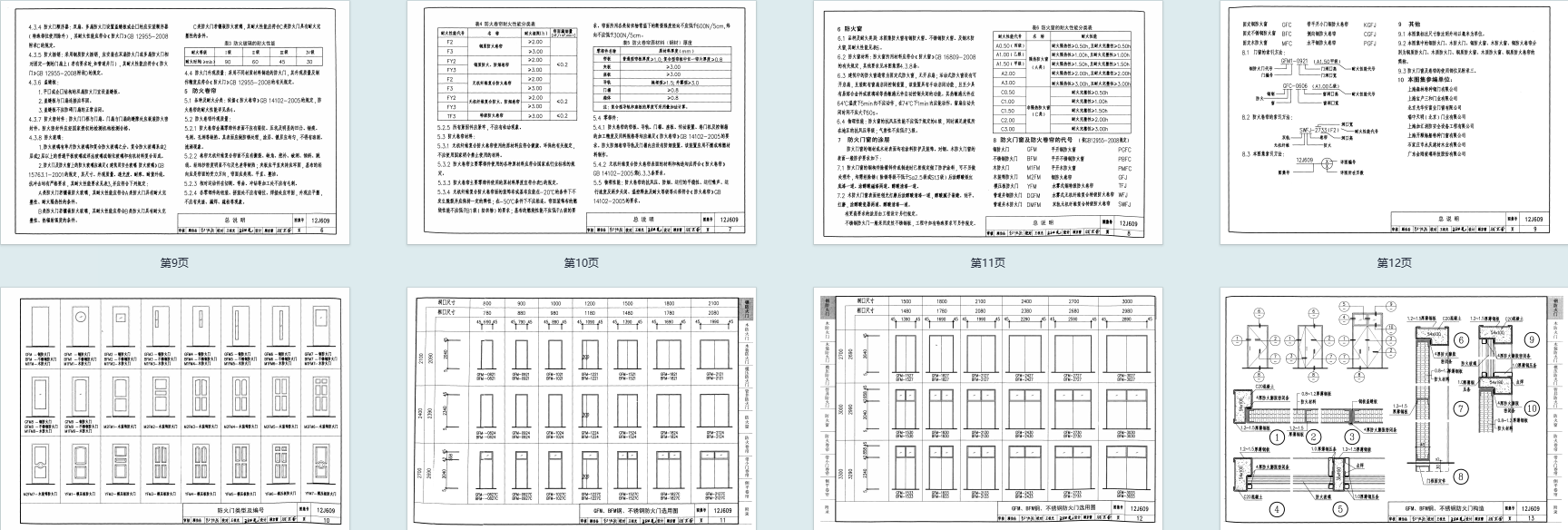

   • 钢、不锈钢防火门（GFM、BFM）：涵盖多种型号（GFM1-GFM9 等），包括选用图、构造详图，涉及带玻璃、中空玻璃等形式，明确洞口与门框连接安装要求。

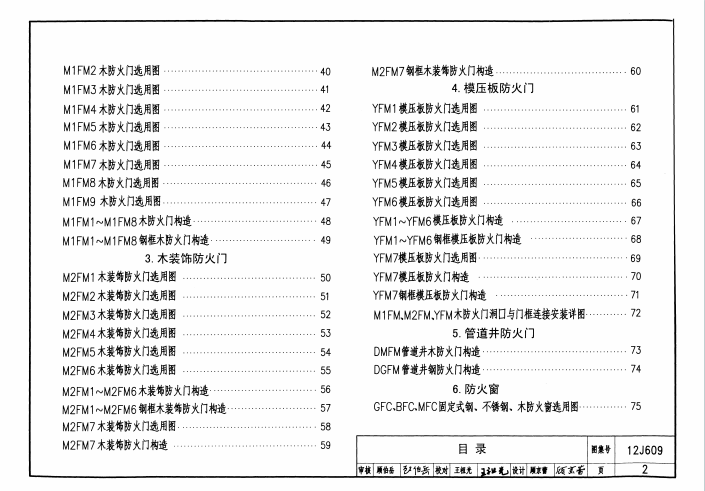

   • 木防火门（M1FM）：包括单扇、双扇等，有钢框木防火门构造，明确材料及连接方式。
   • 木装饰防火门（M2FM）：注重装饰性，有铜框、钢框等形式，构造细节及安装要求。
   • 模压板防火门（YFM）：采用模压板制作，分多种型号，明确构造及钢框形式。
   • 管道井防火门（DMFM、DGFM）：包括木质和钢质，适用于管道井等部位。

三、防火窗

1. 耐火性能分类：
   • 隔热防火窗（A 类）：如 A0.50（丙级）、A1.00（乙级）、A1.50（甲级）等，需满足耐火完整性和隔热性。
   • 非隔热防火窗（C 类）：如 C0.50、C1.00 等，仅需满足耐火完整性。
2. 材料与构造：
   • 材料需符合《防火窗》GB 16809-2008，防火玻璃满足相关标准。
   • 包括固定式（GFC、BFC、MFC）和平开式（PGFC、PBFC、PMFC），有节能钢防火窗构造，明确安装详图。
3. 性能要求：抗风压性能不低于 4 级，气密性不低于 3 级；活动式防火窗需有手动及热敏感元件自动关闭功能，关闭时间≤60s。

四、防火卷帘

1. 品种及耐火分类：根据《防火卷帘》GB 14102-2005，分为钢质、无机纤维复合等，耐火极限有 F2、F3 等（≥2.00h、≥3.00h），特级防火卷帘耐火极限≥3.00h。
2. 主要类型及构造：
   • 钢防火卷帘（GFJ）：包括选用要点、选用表、平立剖面图，明确导轨规格、安装要求。
   • 水雾式钢特级防火卷帘（TFJ）：采用水雾系统冷却，节水且能消除烟气，明确技术性能及构造。
   • 无机纤维复合特级防火卷帘（WFJ、SWFJ）：双轨形式增强隔热性，适用范围及安装节点。
   • 带平开小门钢防火卷帘（KGFJ）：用于需疏散门的部位，明确构造及装饰节点。
   • 侧向、水平钢防火卷帘（CGFJ、PGFJ）：适用于大跨度或特殊场合，如中庭、地下车库等，明确尺寸及安装要求。
3. 性能要求：包括启闭速度、漏烟量、抗风压强度等，需符合相关标准。

五、附录

1. 卷帘功率表：提供不同洞口尺寸对应的卷机功率。
2. 卷帘下缘构造图：多种下缘处理方式，如不锈钢包边、安全气囊等。
3. 防火门窗设置部位规定：明确各类建筑（厂房、库房、民用建筑等）中需设置防火门窗的部位及对应的等级要求，依据相关规范条文。
4. 相关技术资料：包括多家企业的防火门、窗、卷帘产品简介、适用范围及性能参数。
