二、核心内容

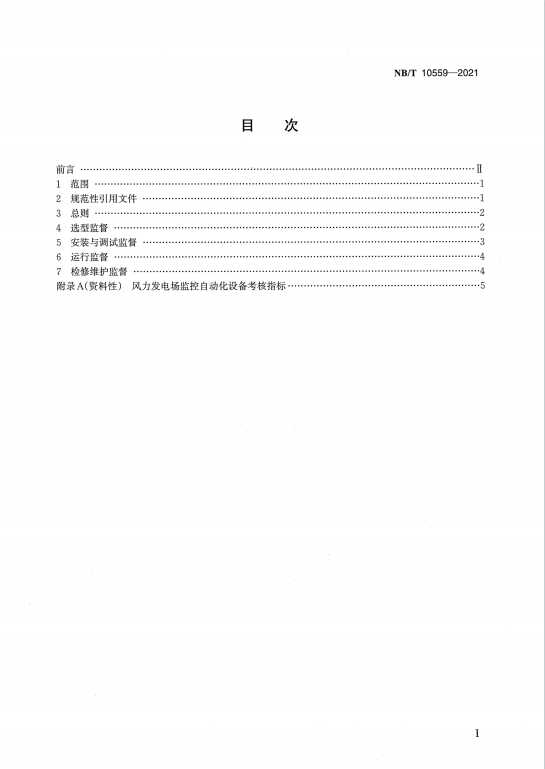

1. 范围与规范性引用文件

• 范围：规定了风力发电场监控自动化技术监督的范围、总则、内容及技术和管理要求，明确适用于陆上风电场所，海上风电场可参照执行。
• 规范性引用文件：引用了多项国家标准和行业标准，如 GB/T 18451.1（风力发电机组设计要求）、DL/T 796（风力发电场安全规程）、NB/T 10110（风力发电场技术监督导则）等，涉及设备设计、运行、验收、通信等多个环节。

2. 总则

• 监督原则与依据：技术监督的原则、内容、机构、职责及管理要求需符合 NB/T 10110 的规定。
• 监督对象与范围：
  • 对象：检测、控制、通信装置及所属二次回路。
  • 范围：包括风力发电机组控制系统、在线振动监测系统、消防报警系统、视频语音监控系统、箱式变电站监控系统、风电场监控系统、功率预测系统、升压站综合自动化系统等 8 类系统 / 装置。
• 监督频率：风电场应每年至少开展一次技术监督动态检查。

3. 选型监督

• 选型要求：设备选型和自动化水平需符合相关国家标准和行业规范，如 GB/T 18451.1、DL/T 5383 等。
• 关键功能要求：
  • 风力发电机组控制系统需监测发电机温度、功率、风速、齿轮箱状态等关键数据，并具备报警功能；控制功能、安全保护功能（如超速、振动超限保护）需符合 GB/T 19069、NB/T 31017 等标准。
  • 监控系统服务器和核心交换机宜冗余配置，历史数据存储周期不少于 2 年，具备数据追忆、卫星对时功能；通信网络宜采用环网结构，支持 OPC、Modbus 等协议。
  • 升压站综合自动化系统需实现数据采集与处理功能，主机宜双机冗余，远动通信设备符合 DL/T 5002 等标准，具备防误闭锁功能（符合 DL/T 1404）。
  • 功率预测系统需符合 NB/T 31046，在线振动监测系统需符合 NB/T 31004。

4. 安装与调试监督

• 安装要求：传感器、设备、电缆的安装需符合 GB 50168（电缆线路施工）、DL 5190.4（热工仪表安装）等标准。
• 调试要求：
  • 控制系统出厂测试需符合 GB/T 25386.2，现场测试前需检查程序版本、通信参数、不间断电源等；现场测试需验证控制功能、安全保护功能、并网运行试验等（符合 GB/T 19070）。
  • 升压站综合自动化系统调试需包括工程配置、通信检查、遥信 / 遥测 / 遥控功能验证、防误闭锁功能调试等。

5. 运行监督

• 运行规范：设备运行需符合 GB/T 25385（运行及维护要求）、DL/T 666（运行规程）等标准。
• 关键要求：
  • 控制系统保护功能需全部投入，无信号屏蔽；监控系统数据准确、报警记录完备。
  • 定期检查变桨系统、偏航系统的指令响应情况，每 3 个月测试变桨电池性能。
  • 巡检日志需记录装置状态、系统时钟、运行环境等信息；定期检查功率预测系统的上报率、准确率是否满足电网调度要求。

6. 检修维护监督

• 维护规范：需符合 DL/T 796（安全规程）、DL/T 797（检修规程）等标准。
• 关键要求：
  • 定期检修需包括硬件冗余切换测试；检修后设备需达到附录 A 的考核指标。
  • 参数修改、程序更新前需备份系统软件和数据库，每半年备份软件、清理磁盘空间、进行病毒扫描。
  • 消防报警系统的火灾探测器需定期测试和功能试验。

7. 考核指标（附录 A）

• 风力发电机组控制系统：保护投入率、自动投入率均需达到 100%（若存在人为屏蔽保护功能，视为未正常投用）。
• 风力发电机组监控系统：
  • 系统畅通率≥99%（通信异常小时数占比≤1%，非系统因素导致的中断除外）。
  • 系统可用率≥98%（无故障工作小时数占比≥98%）。
  • 设备供电可用率 = 100%。
