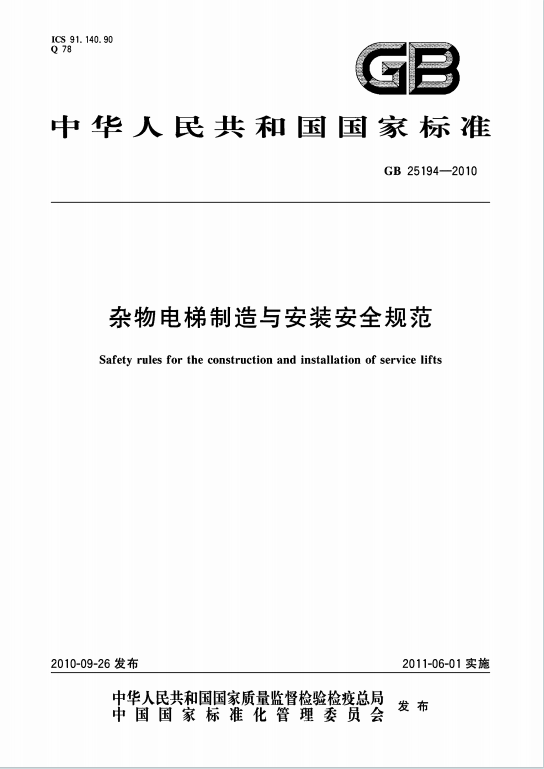

GB25194-2010《杂物电梯制造与安装安全规范》百度网盘PDF电子版下载

一、基本信息与适用范围

• 适用对象：额定载重量≤300kg、额定速度≤1.0m/s，不允许运送人员的电力驱动曳引式 / 强制式杂物电梯及液压杂物电梯，轿厢尺寸需满足轿底面积≤1.0㎡、深度≤1.0m、高度≤1.20m（多间隔轿厢各间隔需符合此要求）。
• 不适用情况：特殊驱动方式电梯、旧电梯重大改装后、升降器械（如施工升降机）、倾斜度＞15° 的电梯等。

二、核心术语定义

三、井道与机房要求

1. 井道
   • 封闭与开口：需用无孔墙、底板和顶板封闭，仅允许层门、检修门等必要开口，检修门需用钥匙开启且关闭后电梯才能运行。
   • 防护措施：对重（或平衡重）下部有人可进入空间时，需设刚性隔障（高度≥2.50m）或限制对重运行高度；多台电梯共用井道时需设隔障防止部件碰撞。
   • 顶层与底坑：顶层高度需保证轿顶以上自由垂直距离≥1.80m；底坑需平整不渗水，人员可进入的底坑需设停止装置和电源插座。
2. 机房
   • 专用性：机房不得用于其他用途，需设检修通道，人员可进入的机房净高≥1.80m，控制屏前需有≥0.70m×0.50m 的净空面积。
   • 设备防护：驱动主机等旋转部件需设防护装置，顶部需有吊装装置并标明安全工作载荷。

四、层门与轿厢要求

1. 层门
   • 强度与间隙：门及框架需能承受 300N 力而无永久变形，门关闭后间隙≤6mm（磨损后≤10mm）。
   • 锁紧与安全：需设锁紧装置，锁紧元件啮合≥10mm；动力驱动门需有防夹保护，阻止关门的力≤150N。
   • 标识与照明：层门附近需标示额定载重量及 “禁止进入轿厢” 等警示，地坎附近照度≥50lx。
2. 轿厢
   • 结构与防护：轿壁、地板、轿顶需封闭，轿壁承受 300N 力时弹性变形≤15mm；地坎需设护脚板（宽度与层门入口一致，垂直高度≥开锁区域高度）。
   • 入口与门：若货物可能触及井道壁，需设挡板等防护装置，轿门需符合与层门类似的强度和安全要求。

五、安全装置与驱动系统

1. 悬挂装置与安全保护
   • 悬挂装置：需用钢丝绳或链条（至少 2 根），安全系数≥8，端接装置需能承受最小破断载荷的 80%。
   • 防坠落与超速保护：井道下方有人时，轿厢需设安全钳（由限速器、安全绳或悬挂装置断裂触发）；液压电梯需设破裂阀或节流阀，防止轿厢超速下行（速度≤额定速度 + 0.3m/s）。
2. 驱动主机
   • 电力驱动：制动系统需在断电时自动动作，制动器需用机 – 电式摩擦型，切断制动器电流需用两个独立电气装置；需设电动机运转时间限制器（动作时间≤45s 或全程时间 + 10s）。
   • 液压驱动：液压缸、管路需能承受 2.3 倍满载压力，溢流阀需限制压力≤140% 满载压力；需设手动紧急下降阀，下行速度≤0.3m/s。
