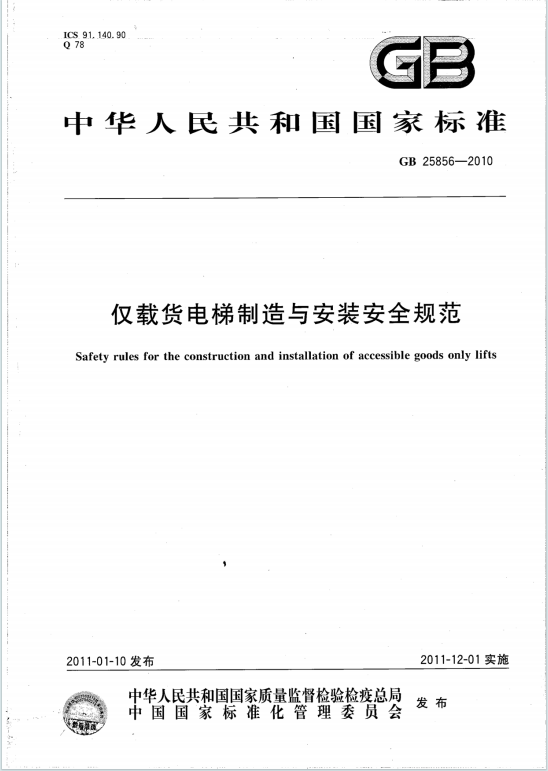

GB25856-2010《仅载货电梯制造与安装安全规范》百度网盘PDF电子版下载

一、基本信息与适用范围

• 适用对象：额定载重量＞300kg、额定速度≤1.0m/s，仅用于运载货物且不允许运送人员的电力驱动曳引式 / 强制式及液压驱动仅载货电梯。按参数分为 A 类（额定速度≤0.3m/s 且提升高度≤12m）和 B 类（不满足 A 类条件）。
• 可进入判定：运载装置地板面积＞1.0㎡、深度＞1.0m 或高度＞1.2m，或平台层门高度＞1.2m 时，视为 “可进入”，需满足更严格的安全要求。
• 不适用情况：自动装卸电梯、散装货物运输电梯、倾斜度＞15° 的设备等。

二、核心术语定义

三、井道与机器空间要求

1. 井道
   • 封闭与防护：井道需封闭，仅允许层门、检修门等必要开口；检修门需用钥匙开启，且关闭后电梯才能运行。
   • 空间防护：对重（或平衡重）下部有人可进入空间时，需设刚性隔障（高度≥2.50m）或限制其运行高度；多台电梯共用井道时需设隔障防止部件碰撞。
   • 顶层与底坑：顶层高度需保证运载装置顶以上自由垂直距离≥1.80m；底坑需平整不渗水，人员可进入的底坑需设停止装置和电源插座。
2. 机器空间
   • 专用性：机器空间不得用于其他用途，需设检修通道，人员可进入的空间净高≥1.80m，控制屏前需有≥0.70m×0.50m 的净空面积。
   • 设备防护：驱动主机等旋转部件需设防护装置，顶部需有吊装装置并标明安全工作载荷。

四、层门与运载装置要求

1. 层门
   • 强度与间隙：门及框架需能承受 300N 力而无永久变形，关闭后间隙≤6mm（磨损后≤10mm）。
   • 锁紧与安全：需设锁紧装置，锁紧元件啮合≥7mm；动力驱动门需有防夹保护，关门力≤150N，关闭速度≤0.3m/s。
   • 标识与照明：层门附近需标示额定载重量及 “仅授权人员使用” 等警示，地坎附近照度≥50lx。
2. 运载装置
   • 结构与防护：运载装置需设防护装置（扶手、护脚板等），扶手需能承受 1000N 力而无永久变形；运载装置顶需能支撑两人重量（每人 1000N）。
   • 入口与门：若货物可能移出运载装置，需设围壁等防护；运载装置门需符合与层门类似的强度和安全要求，动力驱动门关闭速度≤0.3m/s。

五、安全装置与驱动系统

1. 悬挂装置与安全保护
   • 悬挂装置：需用钢丝绳或链条（至少 2 根），安全系数≥8，端接装置需能承受最小破断载荷的 80%。
   • 防意外移动与超速：需设安全钳、夹紧装置等，防止运载装置意外移动或超速（速度≤额定速度 + 0.3m/s）；液压电梯需设破裂阀或节流阀，电气系统需监测运载装置位移（≥0.10m 时触发保护）。
2. 驱动主机
   • 电力驱动：制动系统需在断电时自动动作，制动器需用机 – 电式摩擦型，切断制动器电流需用两个独立电气装置；需设电动机运转时间限制器（动作时间≤45s）。
