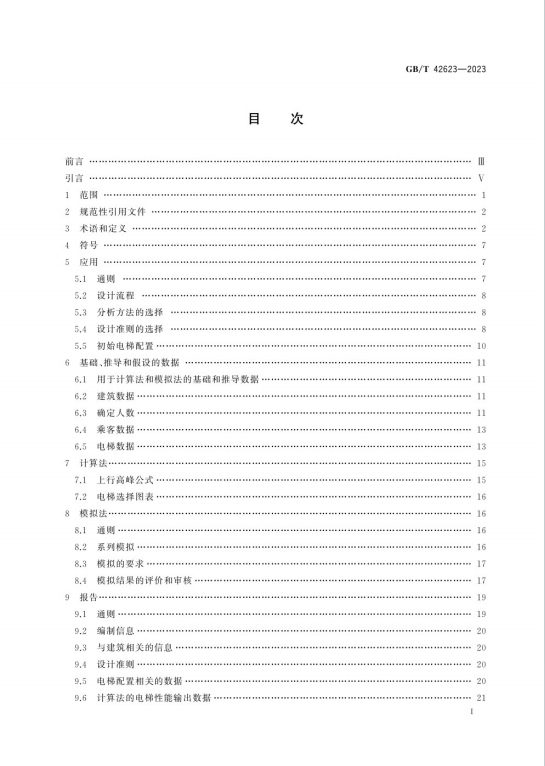

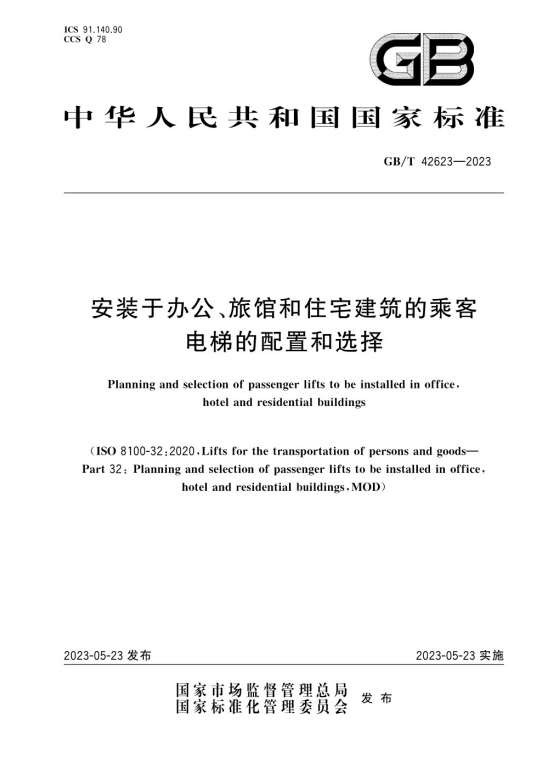

GBT42623-2023《安装于办公旅馆和住宅建筑的乘客电梯的配置和选择》百度网盘PDF电子版下载

一、基本信息与适用范围

• 适用对象：办公、旅馆和住宅建筑新安装的乘客电梯（I 类、II 类、V 类）的交通规划和选型，涵盖简单及复杂电梯配置。
• 不适用情况：仅载货电梯、同一井道多轿厢电梯、双层轿厢电梯、提升高度超 200m 或额定速度超 7m/s 的电梯等。

二、核心术语定义

三、设计流程与方法

1. 设计流程
   包括收集建筑数据（楼层数、人数等）→选择分析方法→确定设计准则→初始配置选择→交通分析→调整配置→形成报告（见附录 B 流程图）。
2. 分析方法
   • 计算法：基于上行高峰公式，适用于简单场景（传统控制系统、客流单一），通过往返运行时间、输送能力、运行间隔时间等参数评估。
   • 模拟法：适用于复杂场景（目的层控制、多入口层等），通过计算机模拟不同客流组合下的服务水平（如平均候梯时间、输送能力）。

四、基础数据与设计准则

1. 基础数据
   • 建筑数据：楼层数、层高、用途、内部净面积等（见附录 F 数据表）。
   • 人数计算：
     • 办公建筑：按人均办公面积（6-14㎡）和利用率（80%-90%）估算（公式：楼层人数 = 内部净面积 × 利用率 ÷ 人均办公面积）。
     • 旅馆建筑：按客房数及每间 1-2 人估算。
     • 住宅建筑：按户型（单间、1-3 卧室）及档次（高档、中档、普通）估算（如 2 间卧室中档住宅约 3 人）。
   • 电梯参数：额定载重量、速度、开关门时间、乘客进出时间等。
2. 设计准则
   • 计算法：

     建筑类型	上行高峰输送能力（每 5min）	运行间隔时间
     办公	≥12% 总人数	≤30s
     旅馆	≥12% 总人数	≤40s
     住宅	≥6% 总人数	≤60s

   • 模拟法：需考虑上行高峰、午间等客流组合，例如办公建筑午间客流需满足输送能力≥11%、平均候梯时间≤40s。

五、电梯配置关键参数

1. 额定载重量与轿厢面积
   • 需同时满足人均体重（75kg）和面积（0.21㎡/ 人）要求，例如 13 人轿厢需额定载重量≥1275kg，面积≥2.95㎡（见附录 A 选择表）。
2. 额定速度
   • 按名义行程时间（办公 20-30s、旅馆 25-35s、住宅 25-45s）选择，公式：额定速度 = 提升高度 ÷ 名义行程时间（见附录 G 图表）。
3. 数量与分组
   • 高层建筑可分低区 / 高区服务，通过计算法或模拟法确定数量，例如 23 层住宅 1000 人可配置 4 部 2.0m/s 电梯（见附录 C 选择图）。

六、评估与报告

1. 计算法输出：往返运行时间、输送能力、运行间隔时间等（见附录 D 示例）。
2. 模拟法输出：不同客流需求下的平均候梯时间、输送能力、装载率等（见附录 E 示例）。
3. 报告内容：需包含建筑信息、设计准则、电梯参数、分析结果及是否满足准则的结论。

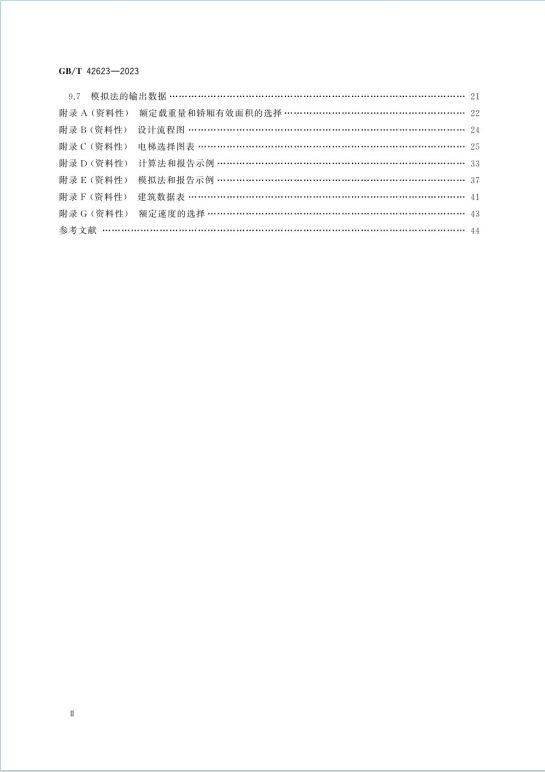

七、附录（资料性）

• 附录 A：额定载重量与轿厢面积选择表。
• 附录 B：设计流程图。
• 附录 C：电梯选择图表（按建筑类型、楼层数、人数推荐配置）。
• 附录 D、E：计算法与模拟法报告示例。
• 附录 F：建筑数据表模板。
• 附录 G：额定速度选择图表。
