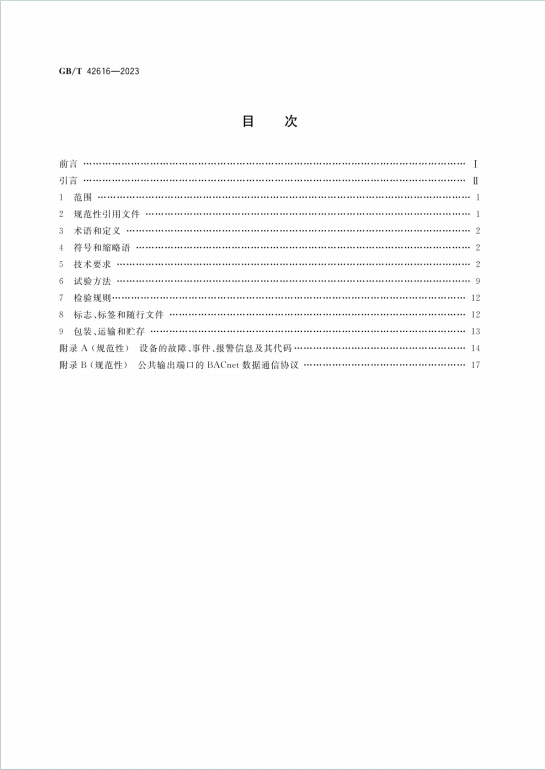

一、基本信息与适用范围

• 适用对象：电梯、自动扶梯和自动人行道基于物联网技术的监测终端，涵盖协议转换装置、传感器、采集传输装置等。
• 不适用情况：通过监测终端控制设备运行的场景。

二、核心术语与缩略语

• 关键术语：明确 “监测终端”（协议转换装置、传感器、采集传输装置等的统称）、“协议转换装置”（转换信息协议格式的装置）、“采集传输装置”（采集并传输设备信息的装置）等，厘清终端的组成与功能定位。
• 缩略语：包括 BACnet（建筑自动化与控制网络协议）、CCC（中国强制认证）、MTBF（平均无故障工作时间）等。

三、技术要求

1. 总则
   • 监测终端不应影响设备安全运行及避险空间，采集传输装置需符合电信设备规定（如进网许可证、CCC 认证）。
   • 平均无故障工作时间（MTBF）不小于 8000 小时，使用条件包括海拔≤2000m、环境温度 – 5℃~+55℃等。
2. 配置要求
   • 电源：可开关机控制，非设备厂商提供的终端电源不受设备主开关控制，取电不影响设备安全要求。
   • 接口：需设无线 / 有线网络接口，宜设 RS-485 公共输出端口（采用 BACnet 协议）、音视频接口等，公共输出端口不接受外部控制指令。
   • 状态显示：清晰标识网络、电源等状态，1m 外可见。
   • 紧急电源：断电时存储并发送状态信息，保证图像采集装置工作至少 1h，电压过低时通过指示灯或平台提示。
   • 轿厢内显示装置：噪声符合要求，需 CCC 认证（如需），安装不影响轿门 / 轿壁强度，边缘无锐边，听觉信号低于 35dB（设备播放信号时）。
   • 外加传感器：与设备电气线路无连接，不影响设备功能及安全。
   • 图像采集装置：覆盖轿厢 80% 地板面积（电梯）或出入口（自动扶梯 / 人行道），设监控区域标志，图像含编号和时间，支持传输、存储（至少 15 天），分辨率≥640×480，帧率≥15Hz，具备防篡改措施。
3. 功能要求
   • 信息采集：采集终端识别码、设备实时状态（如运行模式、楼层位置）、统计信息（累计运行时间、开门次数）、故障 / 事件 / 报警信息（含代码，见附录 A），信息带时间戳，时钟 24h 内与平台同步。
   • 信息存储：至少存储最近 100 条故障 / 事件 / 报警记录及对应状态；图像存储符合时长要求（如电梯困人时含前后 30s 内容）。
   • 信息传输：故障 / 事件 / 报警信息 1s 内发送；实时状态和统计信息按需查询，变化时发送间隔≤1s；支持参数远程 / 本地修改，数据传输加密且有权限管理。
   • 附加功能：宜实现维保人员签到；轿厢内显示装置需显示特种设备使用标志和乘梯提示，宜显示救援进度等；困人时无语音系统的终端需具备对讲 / 播报功能。
4. 性能要求
   • 安全性能：电源反接时元件完好，短路保护功能有效；非金属外壳阻燃等级≥V-0 级；电击防护符合要求，外壳设警告标志；防护等级符合规定；电源线耐 19.6N 拉力 60s；绝缘电阻、耐压、剩余电流等符合标准。
   • 电磁兼容：抗扰度符合 GB/T 24808，发射符合 GB17799.3（采集传输装置）或 GB/T 24807（其他终端）。

四、试验方法与检验规则

• 试验方法：包括安全性能（电源反接、短路保护、阻燃等）、电磁兼容（抗扰度、发射）、环境适应性（高低温、湿热、振动等）、功能试验，按对应标准执行。
• 检验规则：型式检验和出厂检验项目不同，型式检验涵盖电源极性反接、抗扰度、环境试验等，出厂检验侧重绝缘电阻、耐压、功能试验等。

五、标志、包装与贮存

• 标志标签：标明产品名称、终端识别码、厂商信息、标准编号。
• 随行文件：含中文说明书（安装、使用、维护）、装箱单、合格证。
• 包装运输：符合储运标志要求，避免冲撞和恶劣环境；紧急电源运输符合相关标准。
• 贮存：环境温度 – 25℃~+55℃，干燥通风，远离热源和有害物质，存放超 6 个月需检查。

六、附录（规范性）

• 附录 A：规定设备故障、事件、报警信息代码（如电梯关门故障代码 02，困人事件代码 48）。
• 附录 B：规范公共输出端口的 BACnet 协议，包括通信分层、对象属性、应用协议数据单元等。
