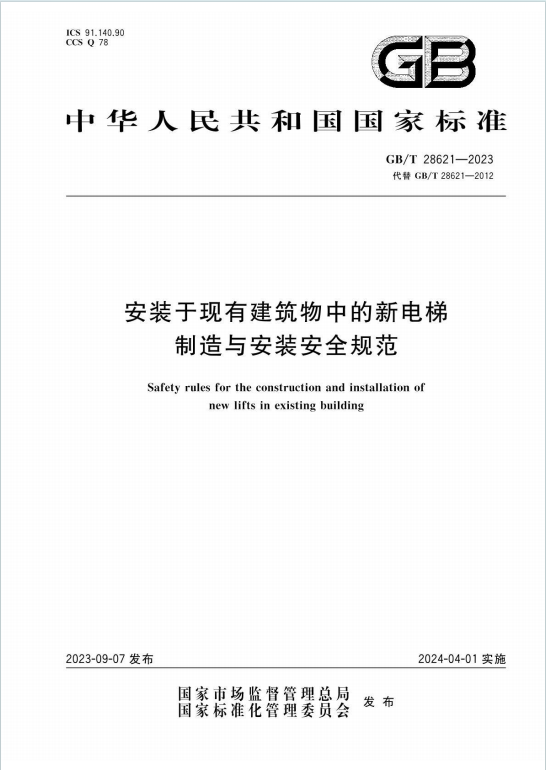

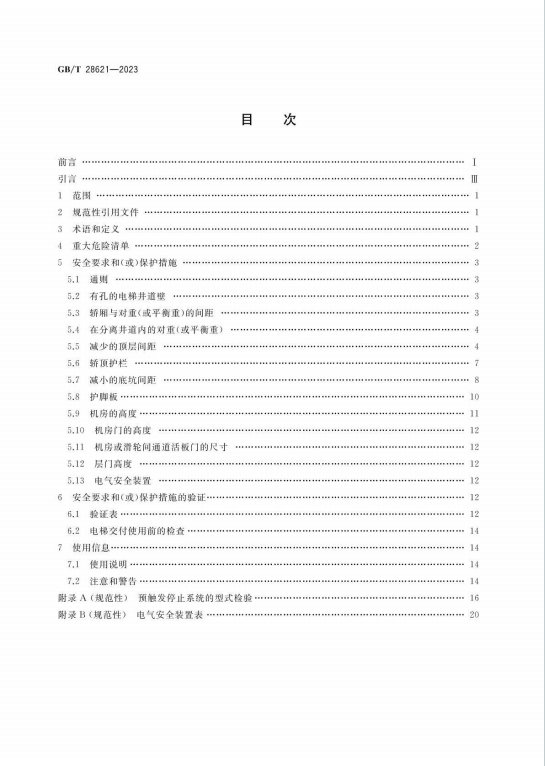

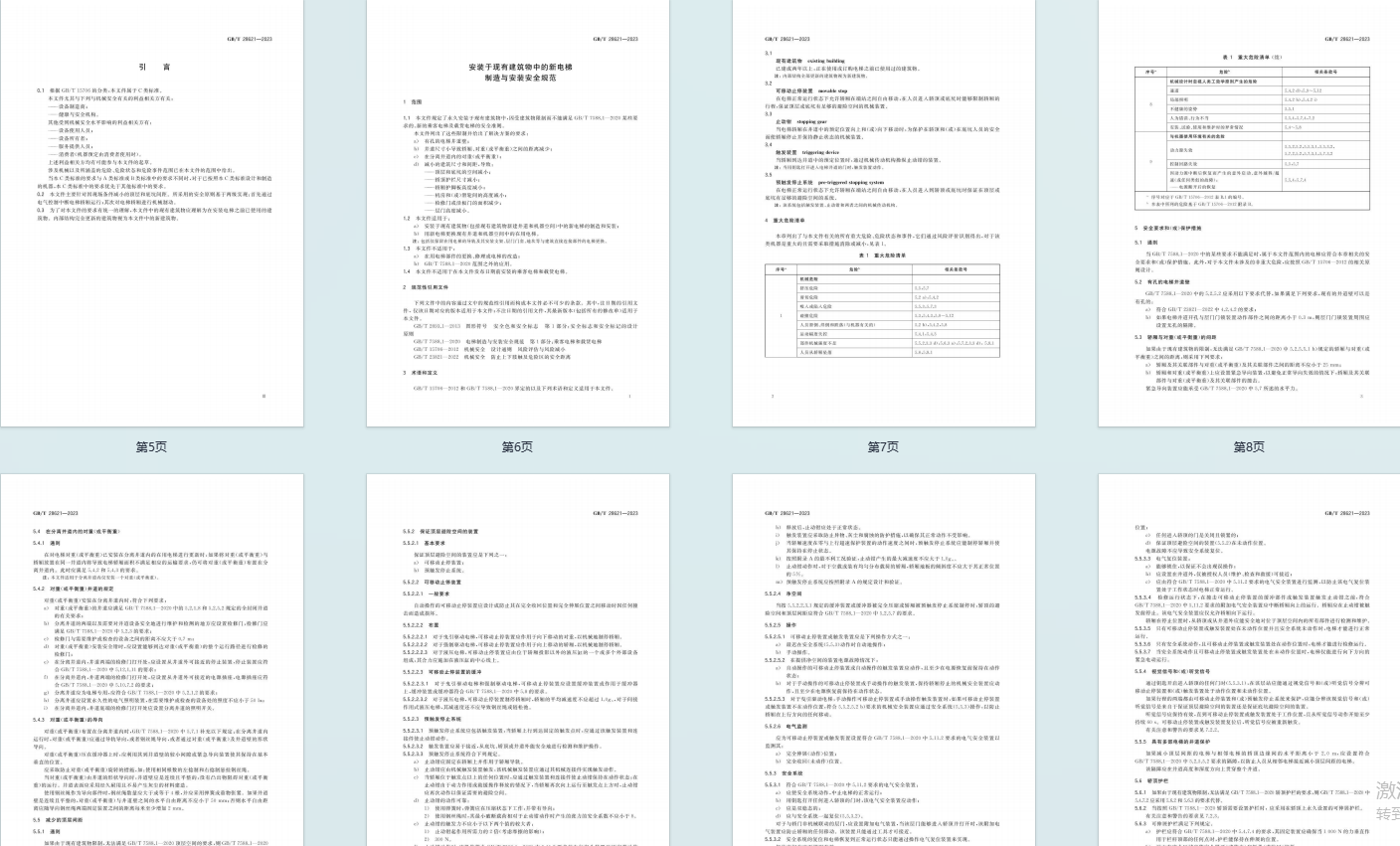

GBT28621-2023《安装于现有建筑物中的新电梯制造与安装安全规范》百度网盘PDF电子版下载

一、适用范围与核心定义

1. 适用场景：
   • 适用于永久安装在现有建筑物（已建成 2 年以上且正在使用）中的新乘客电梯及载货电梯，包括更换现有井道内电梯的情况；
   • 针对因建筑限制导致无法满足 GB/T 7588.1-2020 部分要求的场景，如井道尺寸受限、顶层 / 底坑间距不足等；
   • 不适用于在用电梯的更换、修理、改造，以及 GB/T 7588.1-2020 范围外的应用。
2. 关键术语：
   • 现有建筑物：已建成 2 年以上且使用过的建筑（内部全更新的视为新建筑）；
   • 可移动止停装置：限制轿厢行程以保证顶层 / 底坑避险空间的机械装置；
   • 预触发停止系统：通过触发装置、止动钳等确保人员进入轿顶 / 底坑时的避险空间的系统。

二、重大危险清单



• 机械危险：挤压、剪切、碰撞、人员坠落、部件强度不足等；
• 环境与操作危险：动力源失效、控制回路故障、人为错误、通道与照明不足等；
• 关联条款：对应具体安全要求（如 5.5.5.7 涉及挤压危险，5.6.3 涉及坠落防护等）。

三、核心安全要求与防护措施



1. 有孔的井道壁：
   • 允许井道壁有孔，但需符合 GB/T 23821-2022 中防触及危险的要求；
   • 若开孔与层门门锁距离＜0.3m，需设置无孔隔障。
2. 轿厢与对重间距减小：
   • 最小间距可降至 25mm，但需设置紧急导向装置，防止正常导向失效时的撞击。
3. 分离井道内的对重：
   • 对重井道需全封闭，设置检修门（符合 GB/T 7588.1-2020 要求）、停止装置、电源插座及照明（照度≥50lx）；
   • 对重需通过导轨、钢丝绳或井道形状导向，防止旋转和偏移。
4. 顶层 / 底坑间距不足：
   • 保证避险空间的装置：可采用可移动止停装置（机械制停轿厢）或预触发停止系统（通过触发装置使止动钳动作）；
   • 安全系统：通过电气安全装置监测装置状态，打开进入轿顶 / 底坑的门时自动中止电梯运行，仅授权人员可复位；
   • 信号提示：通过视觉 / 听觉信号区分装置状态，听觉信号至少持续 60s；
   • 净空间要求：装置动作后，顶层 / 底坑的避险空间需符合 GB/T 7588.1-2020 的规定。
5. 轿顶护栏调整：
   • 允许使用可伸展护栏，伸展时需满足强度要求（1000N 力垂直作用不位移），且电气安全装置需监测其状态（未收回时禁止正常运行，未伸展时禁止检修运行）。
6. 护脚板调整：
   • 若无法设置固定护脚板，可采用可伸展式，正常运行时可收回，但需满足：
     • 未完全收回时电气安全装置停止电梯；
     • 层门打开时自动伸展（或手动操作），且避免与底坑碰撞。
7. 机房与层门尺寸调整：
   • 机房高度：工作区域净高度可降至 1.8m（需设置缓冲材料和警示标志）；
   • 机房门：高度可降至 1.7m（宽度≥0.6m），需设警示标志；
   • 层门高度：最小净高度 1.8m，低于 2.0m 时需设斜面或缓冲材料，并加警示标志。

四、验证与使用要求

1. 安全措施验证：
   • 通过目测、设计文件检查、功能测试、测量等方式验证第 5 章和第 7 章的安全要求（见表 2）；
   • 交付前需进行动态试验：顶层间距测试用空轿厢，底坑间距测试用额定载荷轿厢，验证装置制动距离和缓冲性能。
2. 使用信息：
   • 说明书需包含特殊装置（如预触发系统、可伸展护栏）的功能、维护及检查说明，明确制动距离范围；
   • 警示标志：在轿顶、底坑、机房等位置设置 “减小的顶层 / 底坑间距”“护脚板伸展要求” 等安全须知，字体尺寸和标志需符合标准（如汉字最小高度 10mm~17mm）。

五、附录要点

• 附录 A：规定预触发停止系统的型式检验要求，包括技术文件、试验方法（制动力、制动距离测试）、最不利工况计算等；
• 附录 B：明确电气安全装置的最低安全完整性等级（SIL），如对重分离井道的停止装置需达到 SIL 3，护脚板位置监测需达到 SIL 2 或 3。
