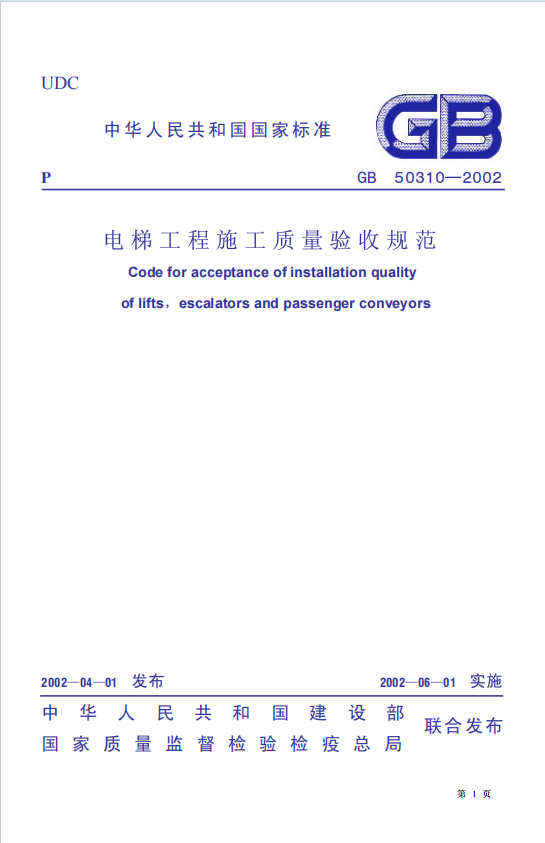

GB50310-2002《电梯工程施工质量验收规范》百度网盘PDF电子版下载

一、基本信息与适用范围

1. 标准属性：为强制性国家标准，替代原《电梯安装工程质量检验评定标准》（GBJ 310-88）和《电气装置安装工程 电梯电气装置施工及验收规范》（GB 50182-93），其中 4.2.3、4.5.2 等 9 条为强制性条文，必须严格执行。
2. 适用范围：涵盖电力驱动的曳引式 / 强制式电梯、液压电梯、自动扶梯和自动人行道的安装工程质量验收；不适用于杂物电梯。
3. 配套要求：需与《建筑工程施工质量验收统一标准》（GB 50300-2001）配套使用，是对电梯安装工程质量的最低要求。

二、核心术语定义

• 电梯安装工程：电梯产品从出厂后在施工现场装配成整机至交付使用的过程。
• 电梯安装工程质量验收：由监理单位（或建设单位）、土建施工单位、安装单位共同对安装工程的质量控制资料、隐蔽工程等进行审查，确认质量是否合格的过程。
• 土建交接检验：电梯安装前，各方共同对井道、机房等土建条件进行检查，确认是否符合安装要求。

三、基本规定

1. 施工质量管理：安装单位需具备完善的验收标准、安装工艺、操作规程及健全的过程控制制度。
2. 质量控制流程：
   • 安装前需进行土建交接检验和设备进场验收，并记录（见附录 A、B）；
   • 各分项工程需自检合格后再进行验收，隐蔽工程需提前通知验收并形成文件；
   • 验收人员需具备相应资格，检测单位需有资质，仪器在检定有效期内。
3. 验收分类：分项工程质量按 “主控项目”（必须全验合格）和 “一般项目”（抽验合格）划分。

四、各类电梯验收要求

（一）电力驱动的曳引式或强制式电梯

1. 设备进场验收：
   • 主控项目：需提供土建布置图、产品合格证、门锁装置 / 限速器 / 安全钳 / 缓冲器的型式试验证书复印件；
   • 一般项目：包括装箱单、安装说明书、电气原理图等，零部件与装箱单一致，外观无明显损坏。
2. 土建交接检验：
   • 主控项目：机房、井道符合土建图要求；主电源开关可切断最大电流且易接近；井道需设安全围封（高度≥1.2m），相邻层门地坎距＞11m 时设安全门。
   • 一般项目：机房照明（照度≥200lx）、通风、接地（电阻≤4Ω）；井道尺寸偏差（随行程高度递增，如≤30m 时 0~+25mm）、照明（照度≥50lx）、防渗水等。
3. 分项工程验收：
   • 驱动主机：紧急操作装置正常，承重梁埋入长度符合要求；
   • 导轨：安装位置符合图纸，接头台阶≤0.05mm（带安全钳的导轨）；
   • 门系统：层门地坎与轿厢地坎间距 0~+3mm（最大≤35mm），强迫关门装置动作正常，锁钩啮合长度≥7mm；
   • 安全部件：限速器、安全钳整定封记完好，缓冲器距撞板距离符合要求；
   • 悬挂装置：绳头组合安全，钢丝绳无死弯，张力偏差≤5%；
   • 电气装置：所有外露导电部分可靠接地，绝缘电阻达标（动力电路≥0.5MΩ）。
4. 整机验收：
   • 主控项目：安全装置（断相保护、限速器 – 安全钳联动、层门联锁等）动作可靠；限速器 – 安全钳联动试验中轿厢可靠制动，轿底倾斜度≤5%；层门可被三角钥匙开启，门未关时电梯不得运行。
   • 一般项目：平衡系数 0.4~0.5，运行试验（1000 次无故障），噪声（机房≤80dB，轿内≤55dB），平层准确度（±15mm 或 ±30mm，依速度而定）。

（二）液压电梯

1. 特殊要求：液压系统安装牢固（缸体垂直度≤0.4‰），管路无渗漏，油位和压力表清晰；需验证防止轿厢坠落、超速下降的装置，以及油温升保护功能。
2. 其他验收：导轨、门系统、轿厢等与曳引式电梯要求一致，整机验收需额外进行超载试验（120% 额定载荷时不启动）、沉降量试验（10min≤10mm）等。

（三）自动扶梯、自动人行道

1. 设备进场验收：需提供梯级 / 踏板型式试验报告、扶手带断裂强度证书（公共交通型）、土建图、合格证等。
2. 土建交接检验：主控项目为梯级上空垂直净高度≥2.3m，井道周围设栏杆（高度≥1.2m）；一般项目包括土建尺寸偏差（提升高度 ±15mm）、接地电阻≤4Ω。
3. 整机验收：
   • 主控项目：安全装置（无控制电压、过载、梯级下陷等 11 种情况时自动停止，且通过安全触点实现）；绝缘电阻达标（动力电路≥0.5MΩ）；接地可靠。
   • 一般项目：梯级与梳齿板啮合深度≥6mm，间隙≤4mm；运行速度偏差 ±5%，制动距离符合规定（如 0.5m/s 时 0.20~1.00m）。

五、分部（子分部）工程验收

1. 合格标准：分项工程全部合格，质量控制资料完整，观感质量符合要求。
2. 不合格处理：返工重做后重新验收，仍不达标则判定为不合格。

六、附录
