NB/T31113-2017《陆上风电场工程施工组织设计规范》百度网盘PDF电子版下载

NB/T31113-2017《陆上风电场工程施工组织设计规范》百度网盘PDF电子版下载

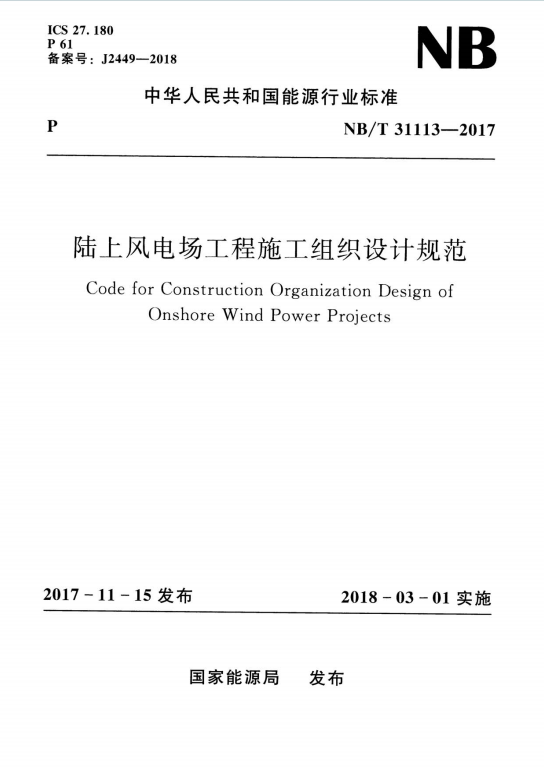

中华人民共和国能源行业标准《陆上风电场工程施工组织设计规范》(NB/T 31113-2017),替代 01R409,由水电水利规划设计总院主编,国家能源局 2017 年 11 月 15 日发布,2018 年 3 月 1 日实施,中国水利水电出版社出版,以下是具体介绍:

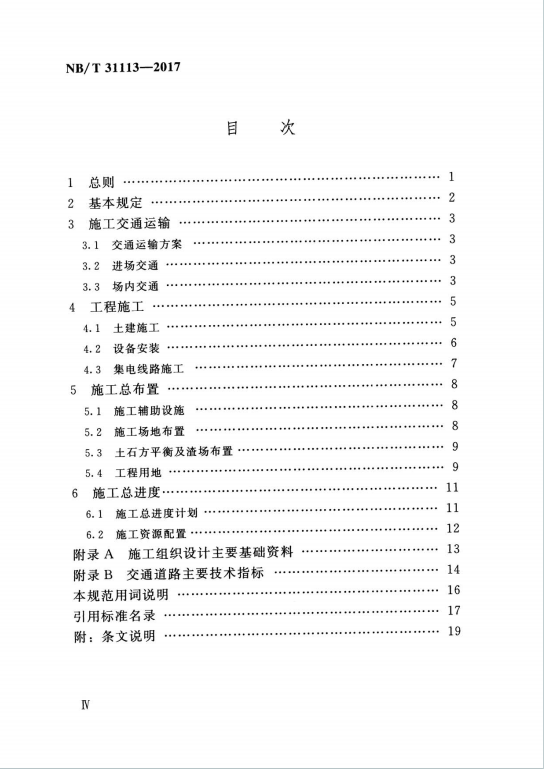

  1. 内容架构:涵盖总则、基本规定、施工交通运输、工程施工、施工总布置、施工总进度等内容,还有附录 A(施工组织设计主要基础资料)、附录 B(交通道路主要技术指标),以及条文说明,对陆上风电场工程施工组织设计进行全面规范。
  2. 编制依据与目的:依据国家能源局 2009 年第一批能源领域行业标准制(修)订计划通知编制,旨在规范陆上风电场工程施工组织设计,提高设计水平,保证设计质量,适用于新建、改建、扩建的陆上风电场工程。
  3. 施工组织设计原则与依据
    • 原则:结合实际、因地制宜,坚持科学施工程序和合理顺序,推广新技术、新材料等,注重绿色、安全、文明施工,节约用地。
    • 依据:包括国家及地方要求、风电场总体规划、项目法人要求、建设条件、施工技术及设备条件、勘测设计成果等。
  4. 施工交通运输
    • 方案:根据地理位置、运输对象等选择运输方案和路线,重大件运输考虑尺寸、重量、设备能力和道路通行能力,提出道路新建、改扩建或临时通行措施。
    • 进场交通:满足物资设备运输及运行管理要求,结合地形地质等因素确定设计方案,技术指标如设计行车速度 30km/h、路面宽度 6.5m 等。
    • 场内交通:规划布置考虑地形地质、重大件运输等因素,设置防护设施及交通标志,作为检修道路时满足检修要求,技术指标如设计行车速度 15km/h、最大纵坡 12% 等。
  5. 工程施工
    • 土建施工:考虑水文气象、地形地质等因素选择施工方案,土石方开挖自上而下分层进行,回填优先使用开挖料并分层压实,混凝土施工注意原材料选择、配合比、运输、浇筑及养护,风电机组基础连续浇筑、采取温控措施。
    • 设备安装:考虑水文气象、设备尺寸重量等选择安装方案,设备堆放场地平整、满足承载力等要求,安装条件包括道路通畅、场地足够、基础混凝土龄期或强度达标、接地网敷设完毕,安装进度与基础施工协调,雷雨天气不得作业。
    • 集电线路施工:根据设计方案确定施工布置方案,考虑运输条件确定运输方法,对特殊位置杆塔设置防护标志和措施,紧线作业在基础混凝土达到设计强度、杆塔验收合格后进行,直埋电缆在冻土地区采取相应措施。
  6. 施工总布置
    • 辅助设施:砂石骨料和混凝土供应方案根据供应条件确定,自建加工厂和拌和站考虑交通、水电等因素,生产能力满足高峰月浇筑强度,施工供水根据水源条件确定,用电采用电网供电,通信与地方网络结合。
    • 场地布置:按功能分区布置生产区和生活区,避让敏感区域,利用荒地坡地,做好前后期衔接,吊装场地满足风机零部件堆放、拼装及安装要求,计算管理及生活设施建筑面积,生产区和生活区采取防洪措施。
    • 土石方平衡及渣场布置:根据平衡结果规划渣场,考虑利用开挖料减少弃渣,渣场布置运输顺畅、避开地质灾害地区,堆渣体高度和边坡符合稳定要求,设置导排水与挡护设施,防洪标准符合规定。
    • 工程用地:遵循节约用地原则,明确永久和临时用地,分别按规定计算面积,避免重复计算。
  7. 施工总进度
    • 计划:根据工程特点等编制,工期分为筹建期、准备期和主体工程施工期,总工期为准备期与主体工程施工期之和,编制要求符合建设程序、合理安排工期、考虑影响因素、关键项目进度计划合理、单项工程与总进度协调、资源均衡配置。
    • 资源配置:劳动力指标按平均先进水平和工程实际确定,根据总进度分析主要建筑材料供应计划,进行资源优化配置,提出施工机械和设备供应计划。
  8. 附录与引用标准:附录 A 列出施工组织设计主要基础资料,包括自然条件、社会条件、工程条件、材料供应、施工资源等;附录 B 规定交通道路主要技术指标;引用标准为《水土保持工程设计规范》GB 51018。
  9. 其他信息:本规范用词说明区分要求严格程度,条文说明对规范目的、依据及执行注意事项进行解释,不具备同等法律效力,仅供参考。
