18R409《管道穿墙、屋面防水套管》百度网盘PDF电子版下载

18R409《管道穿墙、屋面防水套管》百度网盘PDF电子版下载
国家建筑标准设计图集《管道穿墙、屋面防水套管》(18R409),替代 01R409,由中国建筑标准设计研究院组织编制,2018 年 6 月出版,适用于公称直径 DN25-DN1000 钢制管道穿墙、屋面、楼板等建构筑物围护结构套管的制作、选用及施工安装。以下是具体介绍:

  1. 编制依据:依据住房和城乡建设部相关通知及《管道工程用无缝及焊接钢管尺寸选用规定》《工业金属管道工程施工规范》等标准规范编制,若标准规范修订或有新实施,与本图集不符内容无效。
  2. 主要内容

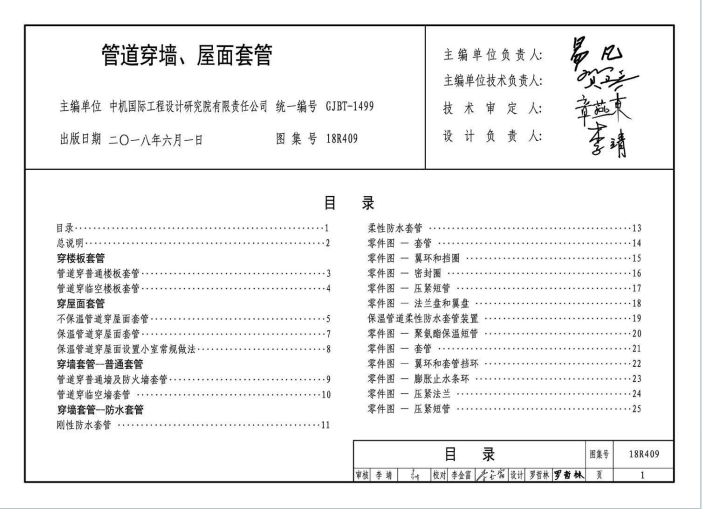

    • 套管类型及适用场景:涵盖穿楼板、屋面、普通墙、防火墙、临空墙等多种套管,包括普通套管和防水套管(刚性、柔性),还有保温管道穿屋面设置小室常规做法等。
    • 技术要求:套管及附件储存、运输、安装不能损坏,安装前检查外观,材质等级不低于选用标准,选型加工满足工况及安装要求,防水套管位置避开沉降缝、伸缩缝等,对套管金属表面涂覆、焊接等也有详细要求。

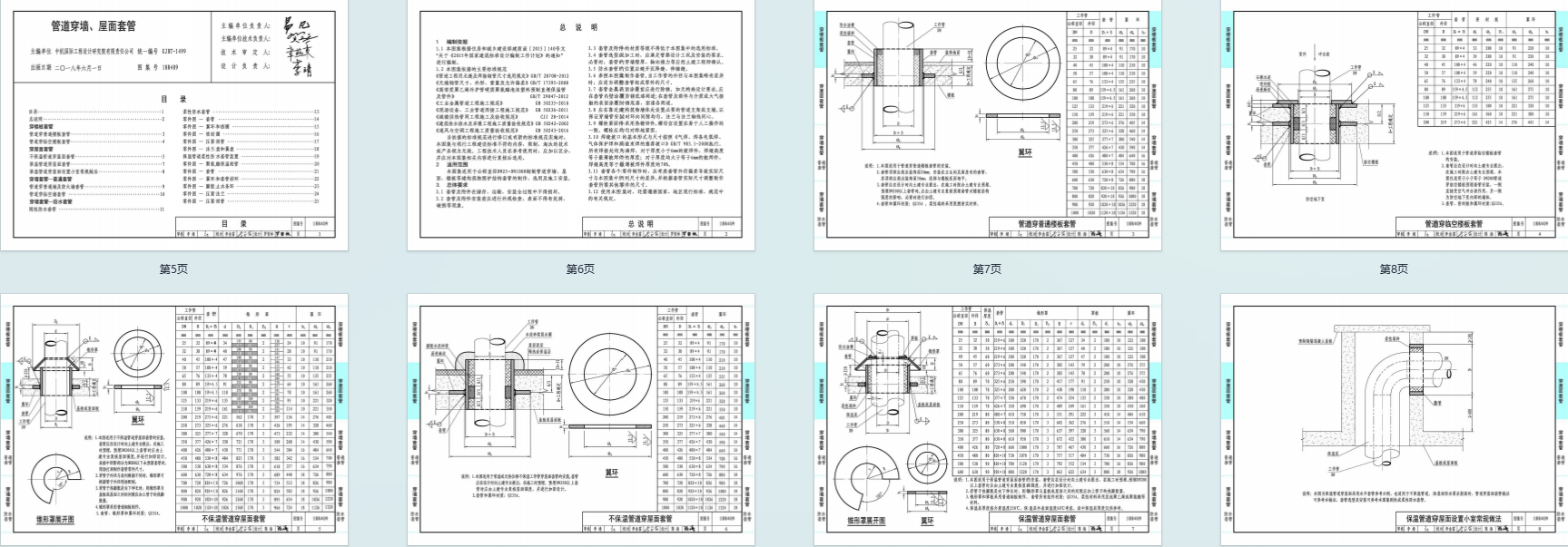

    • 零件图及尺寸规格:包含套管、翼环、挡圈、密封圈、压紧短管、法兰盘等零件图,并有各规格的尺寸表,如工作管公称直径、外径,套管的尺寸、重量等。
资源下载
下载价格6.00
本站资源来源于用户上传,版权归原作者所有,本站只收取管理维护费用,若您的权益受到侵害,请尽快 发起投诉
大小:4.40MB
格式:pdf
版权:仅供学习,请勿商用
解压密码:www.bimzyw.com
声明:本站资源全部来自公开网络购买或收集,水印不代表署名仅用于防盗,版权归原作者所有。 版权说明:资源均源于互联网收集整理,不保证资源的可用及完整性,仅供个人学习研究,请勿商用。喜欢记得支持正版,若侵犯第三方权益,请及时联系我们删除!《版权声明》
