大型体育馆作为多功能公共建筑，具有结构复杂、功能多样、多专业协同要求高、安全标准严等特点，传统施工模式难以应对建设过程中的多重挑战。今天，我们以某体育公园体育馆项目为例，全方位赏析 BIM 技术在大型体育场馆施工全周期的创新应用，看数字化技术如何破解场馆建设痛点，实现提质增效与安全保障的双重目标。

项目概况：大型体育馆的建设痛点

该体育公园体育馆总建筑面积 37776.35 平方米，可容纳约 8000 人，承担着省中学生运动会开闭幕式及多项赛事任务。场馆为地下一层、地上四层结构，采用框架结构与钢结构结合形式，外围配备铝板幕墙，顶部为钢结构网架，抗震设防烈度六级。

项目建设面临诸多难点：钢结构节点复杂，安装精度要求高；机电管线密集，多专业交叉碰撞风险大；场馆功能区域繁多，包含比赛场地、媒体用房、办公区域等，空间利用要求严格；作为人员密集场所，消防安全与应急疏散设计标准高；施工周期紧张，需保障赛事按期举办。为破解这些痛点，项目采用校企合作模式，引入 BIM 技术构建全周期数字化管理体系。

核心应用赏析：BIM 技术破解体育馆建设关键难题

三维建模与碰撞优化，扫清施工障碍

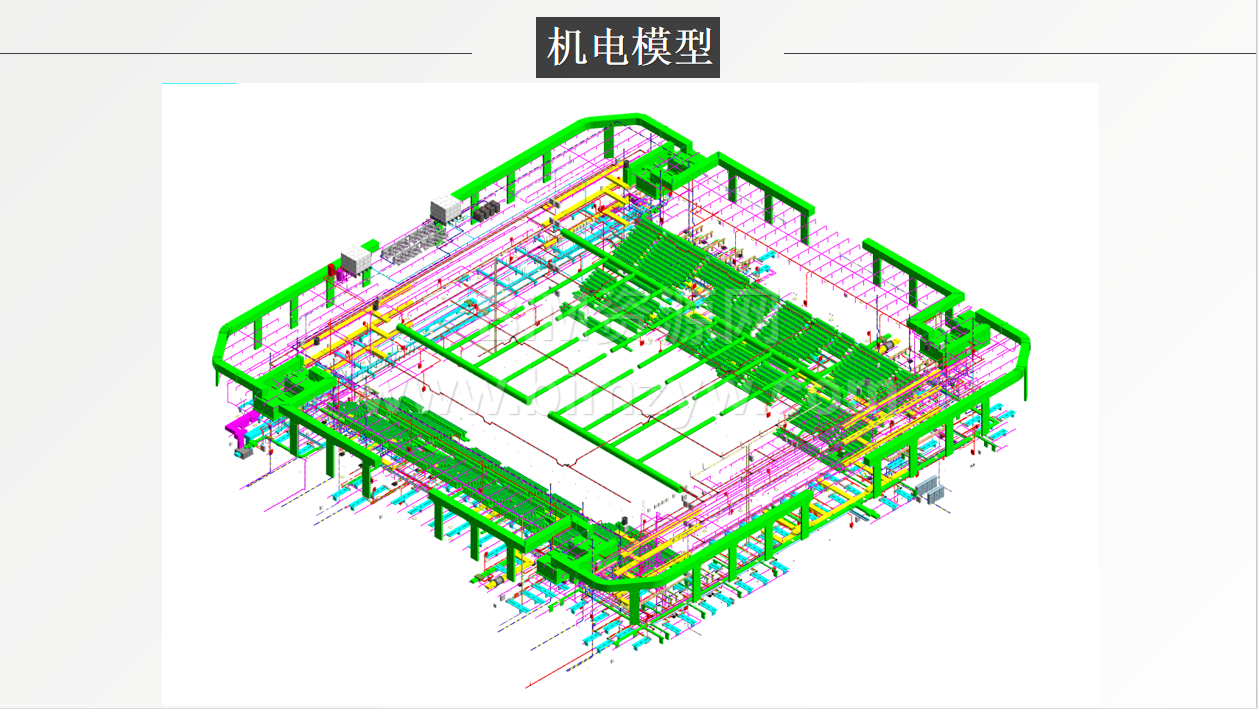

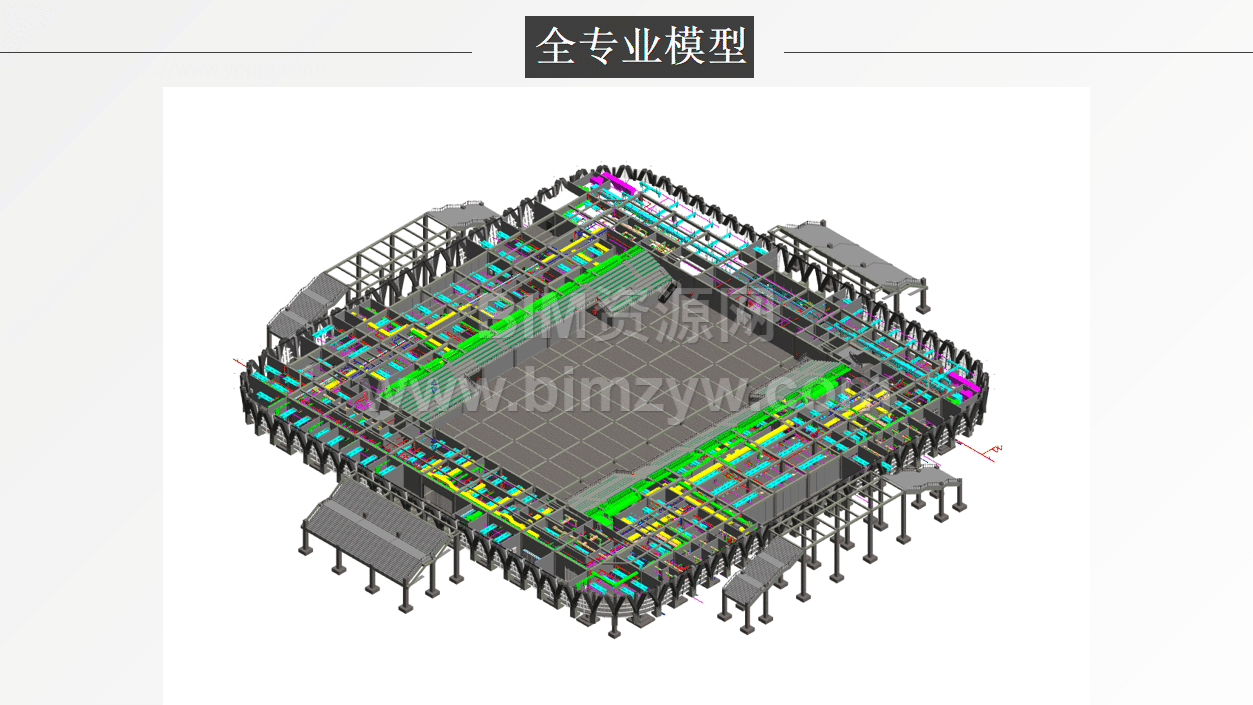

全专业模型搭建：构建土建、机电、钢结构、幕墙等全专业 BIM 模型，直观呈现场馆整体结构与管线布局，为多专业协同提供可视化平台。
精准碰撞检测：通过 BIM 软件对全专业模型进行碰撞分析，累计发现一楼 2838 处、二三楼分别 1008 处和 553 处碰撞预警，涵盖水管与结构梁、座位与风管等多种冲突类型。针对检测结果优化管综设计，消除图纸错漏碰缺问题，生成 2D 详图与开洞报告，为机电安装提供精准指导。
净高合规保障：依据《民用建筑设计通则》要求，对场馆一、二层人口密集区域进行净高分析，管综优化后吊顶下净高最低达 4.68m，远超 2m 的规范要求，保障空间舒适度与使用功能。

结构深化与精准施工，提升工程品质

钢结构节点优化：按照 “强柱弱梁、强节点弱构件” 设计原则，通过 Revit 自建族功能制作 L 型、T 型等多种钢节点模型，搭配安装动画进行现场交底，清晰展示摩擦型高强度螺栓连接等关键工艺，提高安装效率与精度。
支吊架标准化设计：针对场馆内密集管线，参照多项国家标准图集，设计 U 型、双层、吊杆等不同类型支吊架，精准控制材质、规格与尺寸，满足不同管线的固定需求，确保安装牢固美观。

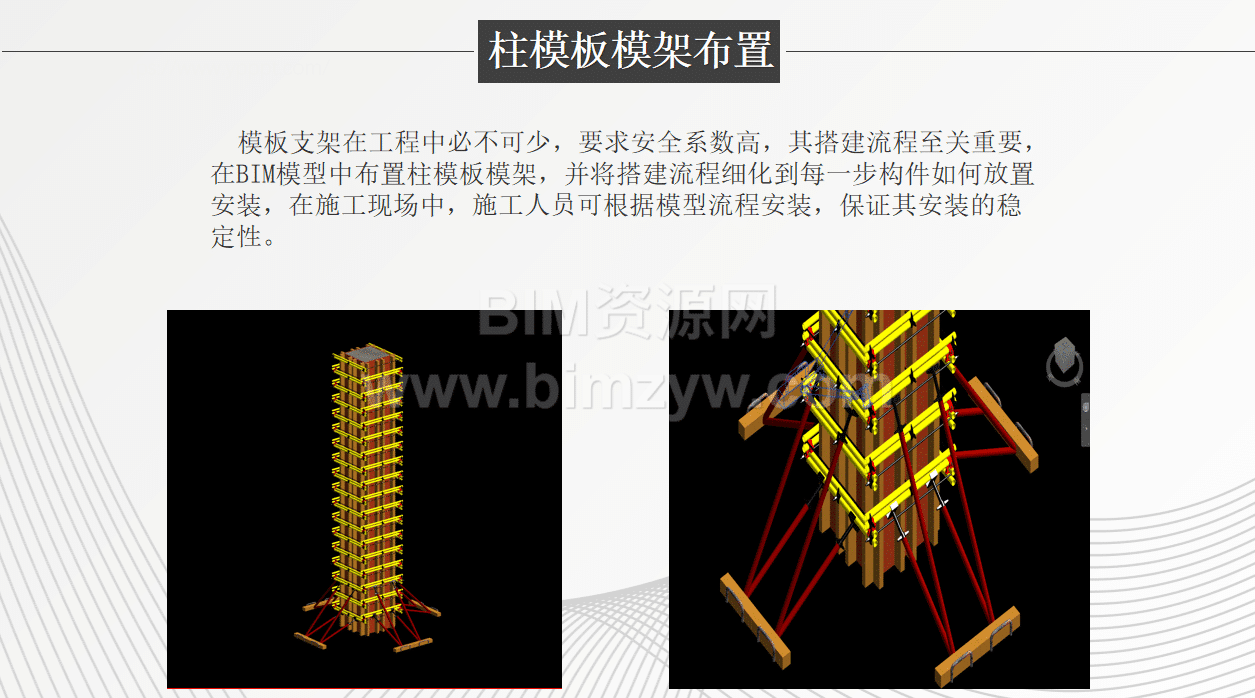

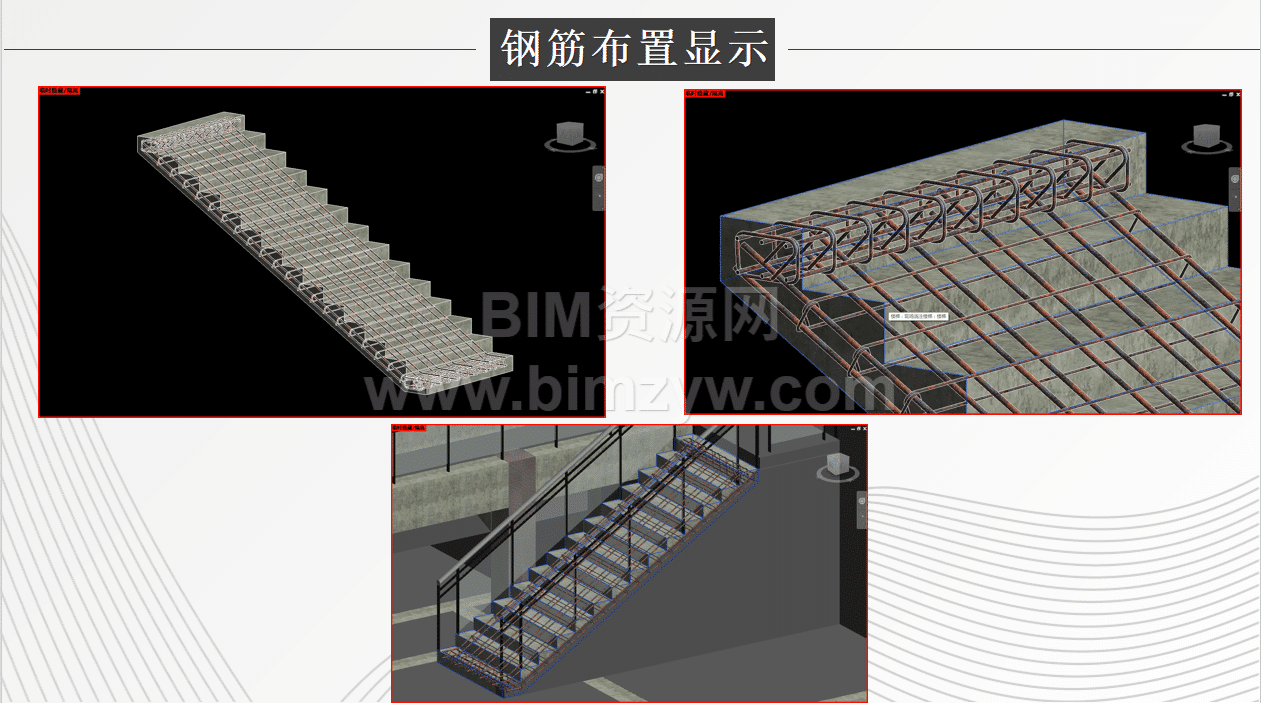

钢筋与模板精细化管控：通过 BIM 模型直观展示板式楼梯等构件的钢筋布置，严格遵循分布筋配筋标准，方便施工人员核查；在模型中细化柱模板模架搭建流程，明确每一步构件安装要求，保障模架稳定性与安全性。

多维模拟与优化设计，筑牢安全防线

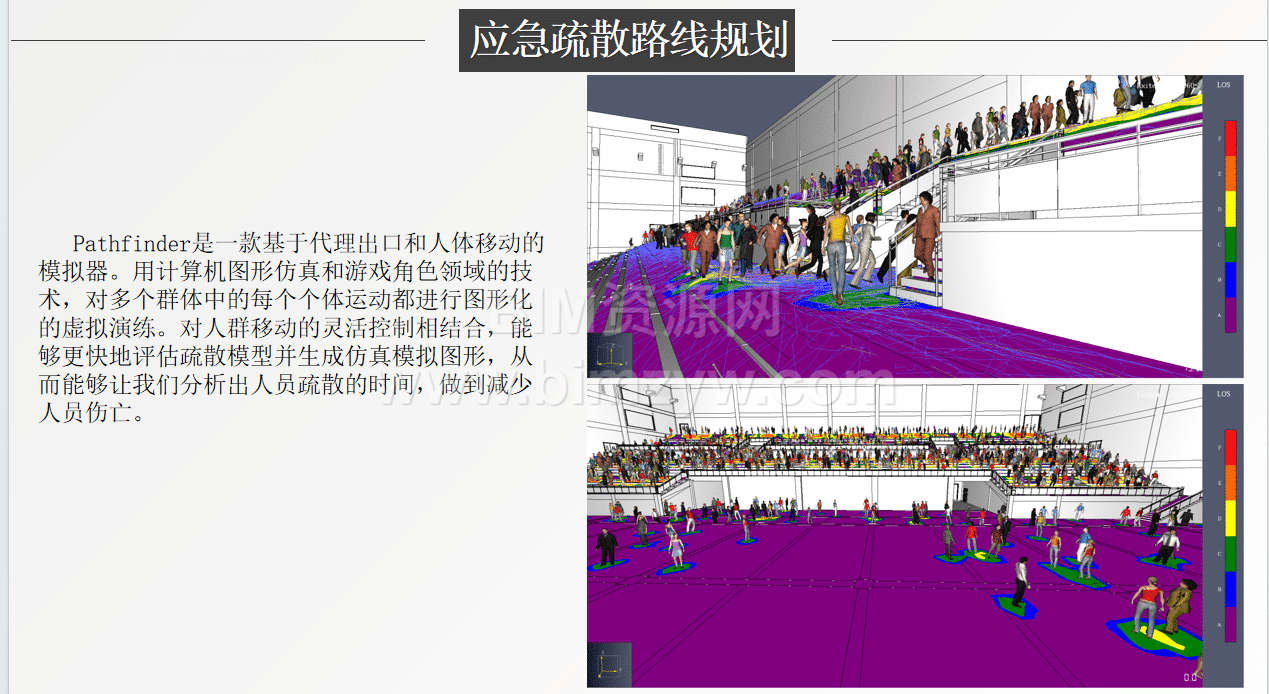

应急疏散模拟：利用 Pathfinder 软件进行人员疏散仿真，优化前疏散时间需 82 秒，通过重新分配安全出口与区域对应关系，优化后疏散时间缩短至 57 秒，效率提升约 30%，为场馆消防安全提供数据支撑。
火灾烟感分析：对封闭区域进行火灾模拟，设置感温与烟感检测点，通过曲线数据分析烟雾扩散与温度变化规律，优化排烟孔洞设计，解决潜在安全隐患。
风环境与日光模拟：基于场馆独特外形与周边地形，通过 CFD 求解器模拟不同风力、风向对场馆的影响，保障结构安全并优化散热效果；结合南方日照规律分析玻璃幕墙反射光线指数，在高反射区域设置可调百叶窗帘，减少光污染。

施工策划与可视化管理，提升履约效率

三维场地布置：利用施工策划软件展现土方、施工、装饰装修三阶段场地布局，科学规划施工道路、材料堆场、加工区域、临时设施等，遵循环形道路设计、材料就近堆放、功能区域分离等原则，减少二次搬运与现场拥堵。
砌体排砖优化：通过 BIM 技术进行砌体排砖规划，精准统计加气混凝土砌块、灰砂蒸压砖等材料用量，减少 3%-5% 的现场砌筑损耗，响应绿色施工要求，实现材料合理管控。
施工方案模拟：构建 BIM4D 进度管理模型，关联时间维度模拟施工工序，合理制定施工计划、优化资源配置，对钢结构安装、管线铺设等关键工序进行可视化交底，缩短工期并降低成本。

BIM5D 协同管理，实现全周期管控

搭建协同大师 BIM5D 运维平台，整合设计、施工、进度、资源等多维度信息，实现参建各方实时协同。通过平台分配工种任务、跟踪完成进度、收集反馈问题，确保各专业高效沟通；为复杂构件生成专属二维码，包含模型信息与工艺标准，方便现场施工人员随时查看；平台支持 PC 端、手机端、平板端多终端同步，实现施工全过程精细化管控，后期可直接交付运维方，形成完整的数据闭环。

案例总结：BIM 引领体育场馆建设数字化转型

该体育公园体育馆项目的实践充分证明，BIM 技术不仅能有效破解大型体育场馆结构复杂、多专业协同难、安全要求高、工期紧张等痛点，更能通过数字化、可视化、精细化管理，实现工程品质、施工效率与安全保障的全面提升。从三维建模、碰撞优化到施工模拟、协同管理，BIM 技术贯穿建设全周期，为大型公共建筑建设提供了成熟的数字化解决方案。
