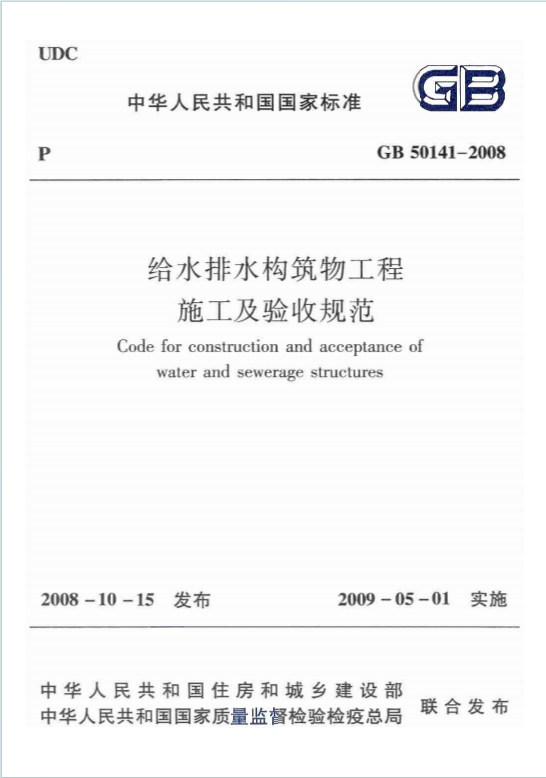

GB50141-2008《给水排水构筑物工程施工及验收规范》百度网盘PDF下载

一、基本信息

• 发布与实施：由中华人民共和国住房和城乡建设部、国家质量监督检验检疫总局于 2008 年 10 月 15 日联合发布，2009 年 5 月 1 日实施，替代原《给水排水构筑物施工及验收规范》（GBJ 141-90）。
• 适用范围：适用于新建、扩建和改建城镇公用设施和工业企业中常规的给排水构筑物工程的施工与验收，不适用于工业企业中具有特殊要求的给排水构筑物工程施工与验收。

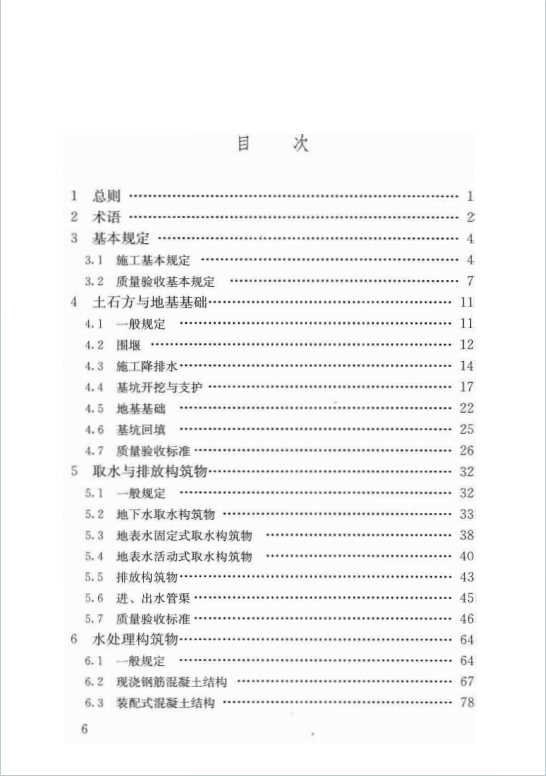

二、主要内容

1. 施工基本规定

• 施工单位需具备相应资质，建立健全质量保证体系和施工安全管理制度，施工前编制施工组织设计，严格执行技术交底、工序验收等制度。
• 工程所用原材料、半成品、成品等产品质量必须符合国家有关标准规定和设计要求，接触饮用水的产品必须符合卫生要求，严禁使用国家明令淘汰、禁用的产品。

2. 施工准备

• 建设单位提供现场资料，施工单位进行现场调查、图纸审查，编制施工方案，做好测量控制、原材料检验等准备工作。
• 对施工影响范围内的建（构）筑物、管线等进行调查，采取保护措施。

3. 工程施工技术要求

• 土石方与地基基础：包括围堰、施工降排水、基坑开挖与支护、地基基础处理、基坑回填等施工技术要求及质量验收标准。
• 取水与排放构筑物：涵盖地下水取水构筑物、地表水固定式取水构筑物、地表水活动式取水构筑物、排放构筑物、进 / 出水管等施工技术要求及质量验收标准。
• 水处理构筑物：包括现浇钢筋混凝土结构、装配式混凝土结构、预应力混凝土结构、砌体结构、塘体结构、附属构筑物等施工技术要求及质量验收标准。
• 泵房：包括泵房结构、沉井施工等技术要求及质量验收标准。
• 调蓄构筑物：包括水塔、水柜、调蓄池等施工技术要求及质量验收标准。

4. 功能性试验

• 满水试验：规定了试验准备、注水、水位观测、蒸发量测定、渗水量计算及合格标准。
• 气密性试验：适用于消化池等构筑物，规定了试验要求、精确度、测读气压、气压降计算及合格标准。

5. 质量验收

• 明确了工程质量验收的划分，分为单位工程、分部工程、分项工程和验收批，规定了各层级验收标准和程序。
• 给出了各分项工程的主控项目和一般项目的验收标准及检验方法。

三、强制性条文

• 第 1.0.3 条：给排水构筑物工程所用的原材料、半成品、成品等产品的品种、规格、性能必须符合国家有关标准的规定和设计要求；接触饮用水的产品必须符合有关卫生要求。严禁使用国家明令淘汰、禁用的产品。
• 第 3.1.10 条：工程所用主要原材料、半成品、构配件和设备等产品进入施工现场时必须进行进场验收，并按国家有关标准规定进行复验，验收合格后方可使用。
• 第 3.1.16 条：施工中必须建立技术与安全交底制度。作业前主管施工技术人员必须向作业人员进行安全与技术交底，并形成文件。
• 第 6.1.4 条：水处理构筑物施工完毕必须进行满水试验。消化池满水试验合格后，还应进行气密性试验。
• 第 7.3.12 条：排水下沉施工应采取措施，确保下沉和降低地下水过程中不危及周围建（构）筑物、道路或地下管线，并保证下沉过程和终沉时的坑底稳定。

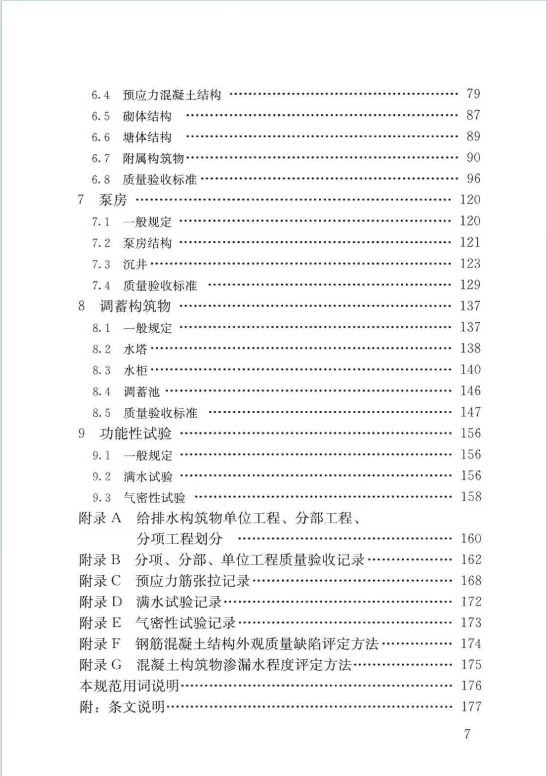

四、附录

• 附录 A：给排水构筑物单位工程、分部工程、分项工程划分。
• 附录 B：分项、分部、单位工程质量验收记录。
• 附录 C：预应力筋张拉记录。
• 附录 D：满水试验记录。
• 附录 E：气密性试验记录。
• 附录 F：钢筋混凝土结构外观质量缺陷评定方法。
• 附录 G：混凝土构筑物渗漏水程度评定方法。
