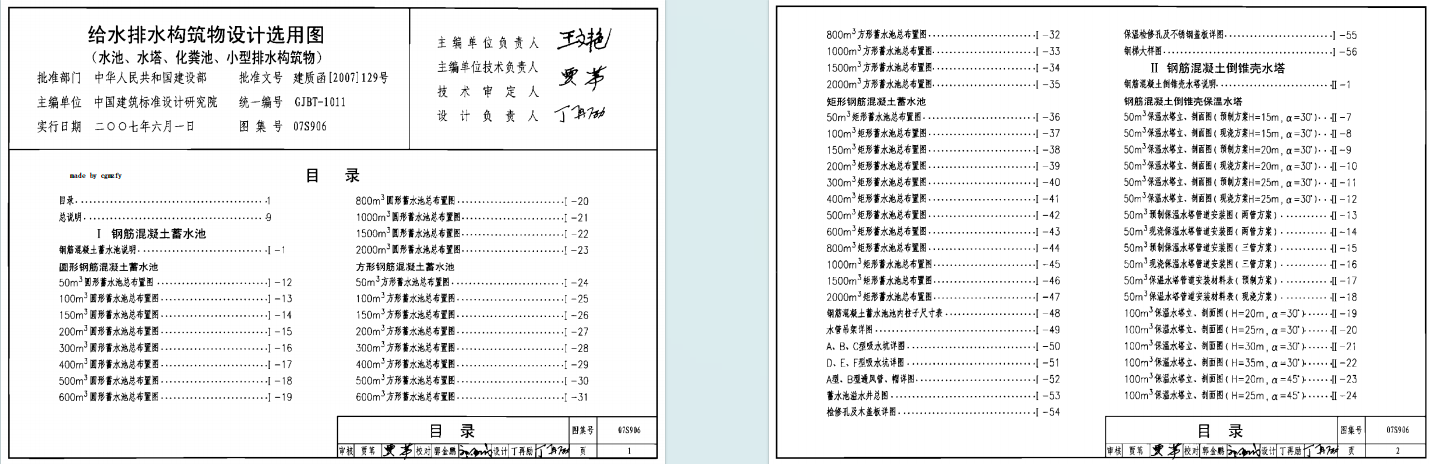

一、基本信息

• 编制与实施：由中国建筑标准设计研究院编制，中华人民共和国建设部批准，于 2007 年 6 月 1 日实行，统一编号 GJBT-1011，图集号 07S906。
• 设计依据：依据《建筑给水排水设计规范》《室外给水设计规范》《室外排水设计规范》等多项标准编制。
• 适用范围：适用于民用建筑与一般工业建筑及城镇的给水排水工程，为设计人员提供工艺设计选用参考。

二、主要内容

1. 钢筋混凝土蓄水池

• 类型：包括圆形、方形、矩形钢筋混凝土蓄水池，公称容积涵盖 50m³ 至 2000m³ 共 12 个规格。
• 设计参数：
  • 有效容积根据用途确定，如居住小区生活用水调节贮水量按最高日用水量的百分比取值，还需考虑消防贮水量和安全贮量。
  • 池体材质为钢筋混凝土，覆土厚度分 500mm 和 1000mm 两种，地下水位有相应限制，地基承载力特征值根据覆土厚度不同有不同要求。
• 配管设计：进、出、溢、泄水管管径根据容积确定，如 50m³ 圆形蓄水池进水管 DN100、出水管 DN150 等，配管方式有两根竖管和三根竖管两种。
• 附属设施：设检修孔、通风管、爬梯、水位检测装置等，寒冷地区需做保温处理。

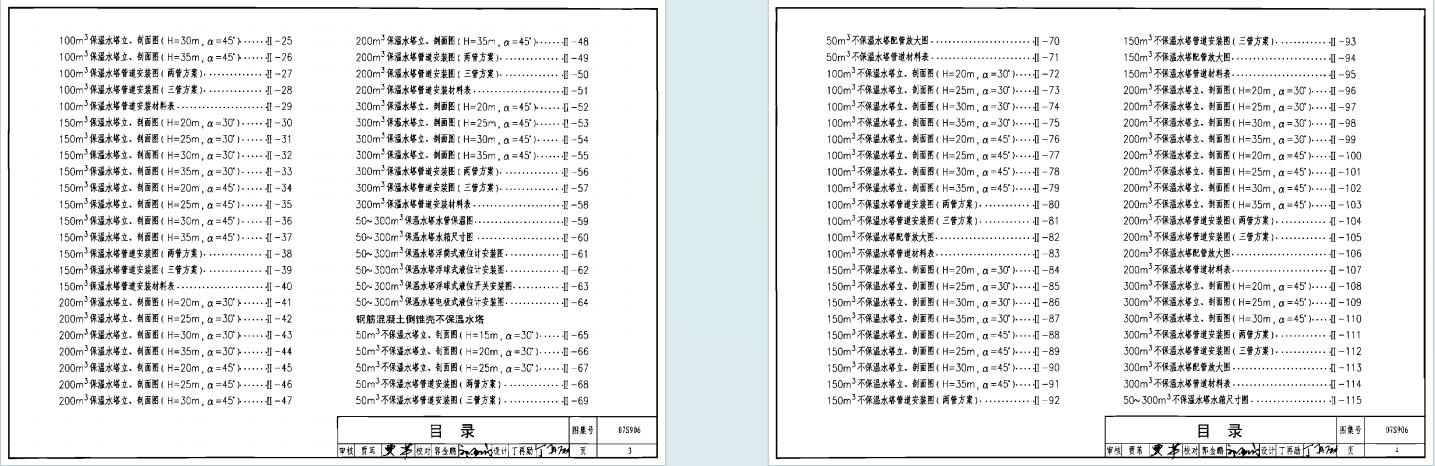

2. 钢筋混凝土倒锥壳水塔

• 类型：分为保温和不保温两种，保温水塔适用于 – 9℃至 – 40℃寒冷地区，不保温水塔适用于 – 8℃以上地区。
• 规格：有 50m³、100m³、150m³、200m³ 及 300m³ 五种公称容积，每种容积按不同有效高度、水箱倾角及施工方式组成系列。
• 设计计算：容积包含调节容量和消防贮水量，水塔最低水位高程需满足最不利点水压，配管管径根据流量确定，如 50m³ 保温水塔两管方案进、出水管 DN80。
• 附属设备：设防雷装置、液位计（浮筒式、浮球式、电极式等），管道需做保温或电伴热防冻处理。

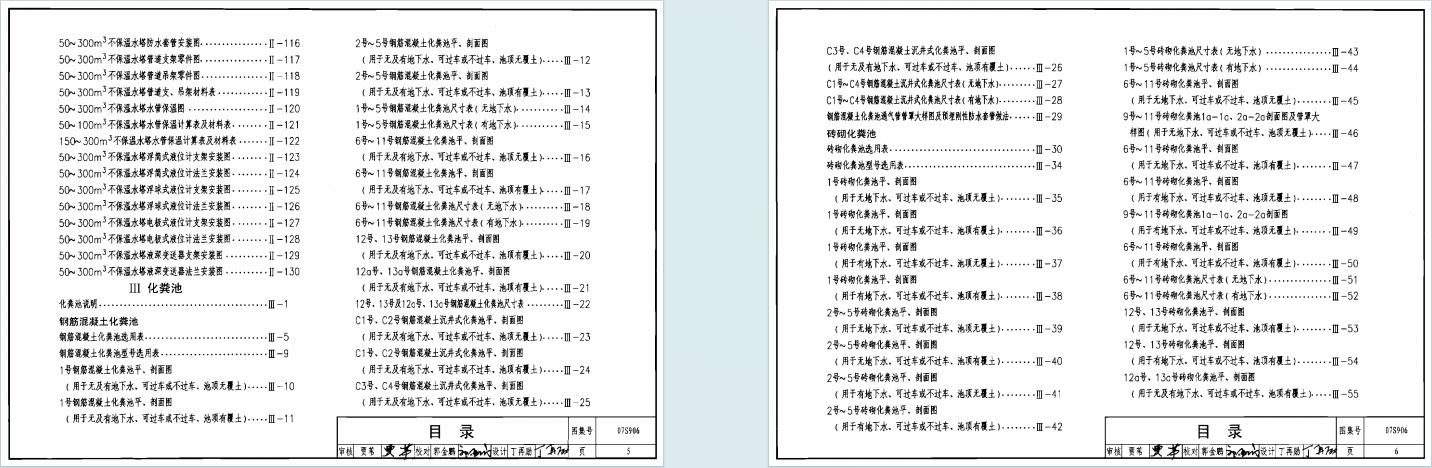

3. 化粪池

• 类型：包括钢筋混凝土化粪池和砖砌化粪池，适用于不同地质条件（有无地下水）和荷载情况（可过车或不过车、池顶有无覆土）。
• 规格：钢筋混凝土化粪池有 1 号至 130 号等多种型号，砖砌化粪池也有相应型号，如 1 号至 130 号，满足不同使用需求。
• 设计要点：有效容积按废水秒流量计算，停留时间、存油容积等有明确要求，如餐饮废水隔油池废水流速≤0.005m/s，停留时间≥10min。

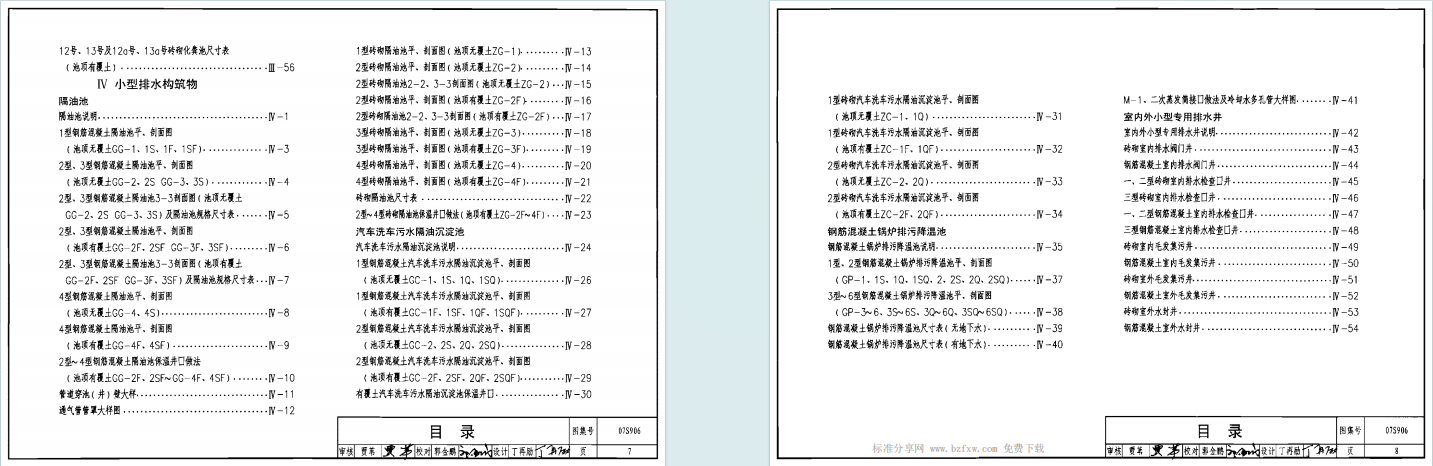

4. 小型排水构筑物

• 隔油池：分钢筋混凝土和砖砌，用于处理含油脂废水，有不同型号，如 1 型至 4 型，设计参数包括废水流速、停留时间等。
• 汽车洗车废水隔油沉淀池：去除洗车废水中油污和泥砂，分不同工况，冲洗用水定额根据方式确定，污泥清除周期 10 – 15 天。
• 锅炉排污降温池：将锅炉排污水温度降至 40℃以下，设二次蒸发筒，有效容积按公式计算，二次蒸发筒顶高出地面≥2.5m。
• 室内外小型专用排水井：包括排水阀门井、检查口井、毛发集污井、水封井等，有砖砌和钢筋混凝土结构，规格按直径或尺寸划分。
