一、编制依据与适用范围

• 编制依据：依据《工程结构通用规范》《建筑给水排水设计标准》等多项标准规范编制。
• 适用范围：适用于民用与工业建筑的小型排水构筑物设计施工，涵盖小型排水井、餐饮废水隔油池等，不适用于特殊地质及高烈度抗震地区。

二、主要内容

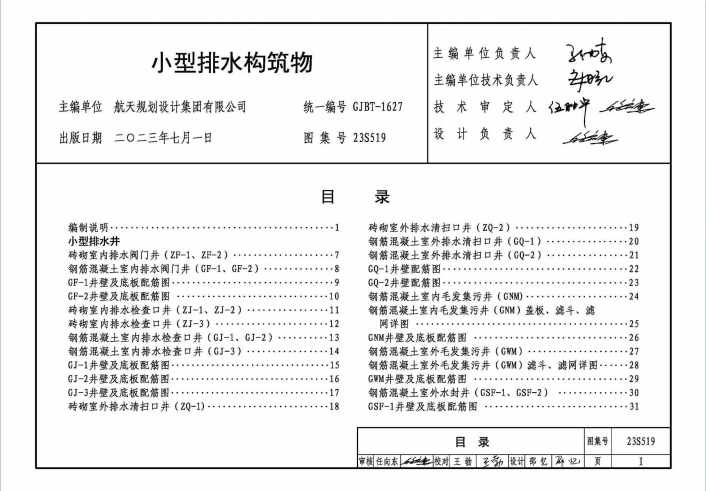

1. 小型排水井

• 类型：包括室内排水阀门井、检查口井，室外清扫口井、毛发集污井、水封井等。
• 结构：采用砖砌或钢筋混凝土结构，钢筋混凝土井适用于有无地下水场景，砖砌井仅适用于无地下水。
• 规格：按直径或尺寸分多种型号，如砖砌室内排水阀门井 ZR-1（Φ700）、钢筋混凝土室外水封井 GSF-1（1000×1000）等。

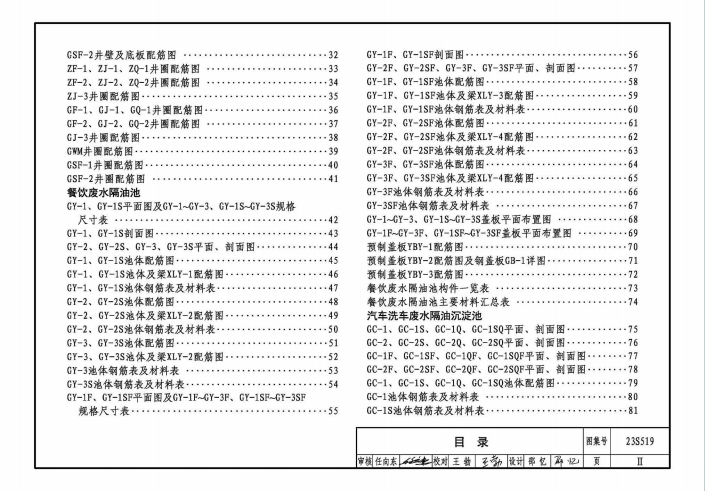

2. 餐饮废水隔油池

• 功能：用于含油脂废水处理，设置在室外废水排出管处。
• 结构：钢筋混凝土结构，分无覆土 / 有覆土、无地下水 / 有地下水，不考虑过车。
• 设计参数：有效容积按废水秒流量计算，废水流速≤0.005m/s，停留时间≥10min，人工除油池存油容积≥有效容积 25%。

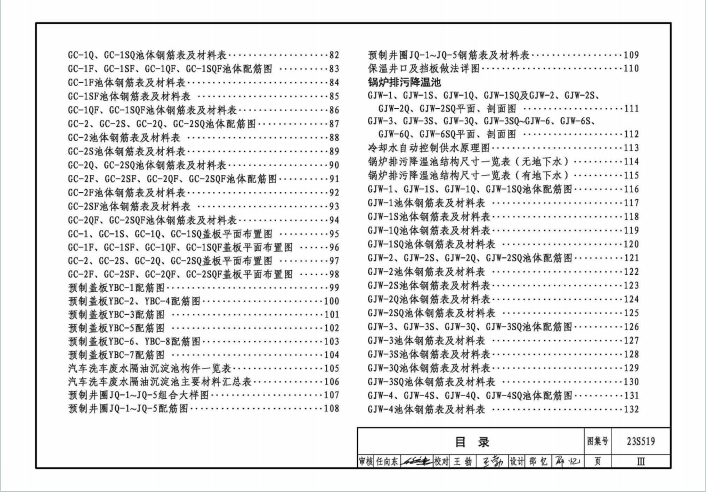

3. 汽车洗车废水隔油沉淀池

• 功能：去除洗车废水中的油污和泥砂。
• 结构：钢筋混凝土结构，分无覆土 / 有覆土、不过车 / 可过车、无地下水 / 有地下水。
• 设计参数：冲洗用水定额根据方式确定，废水流速≤0.005m/s，停留时间 10min，污泥清除周期 10-15 天。

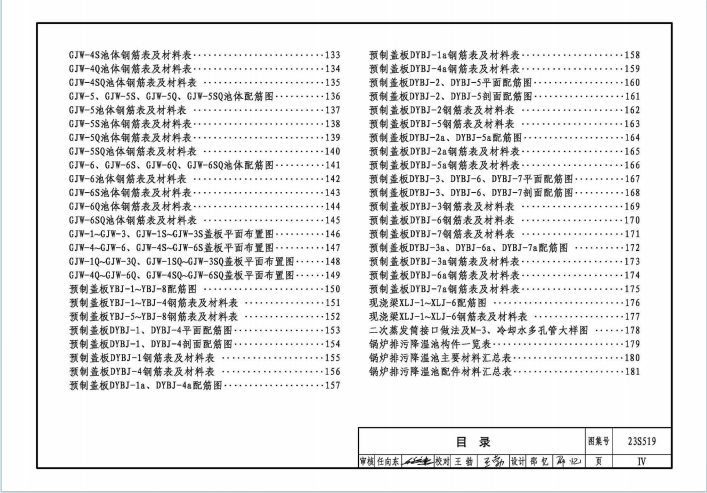

4. 锅炉排污降温池

• 功能：将锅炉排污水温度降至 40℃以下后排入管网。
• 结构：钢筋混凝土结构，设二次蒸发筒，分不过车 / 可过车、无地下水 / 有地下水，池顶不覆土。
• 设计参数：有效容积按公式计算，考虑排污量、水温及冷却水混合，二次蒸发筒顶高出地面≥2.5m。

三、设计与施工要点

• 材料要求：混凝土强度等级≥C30，钢筋采用 HRB400，砌体用 MU15 砖、M10 砂浆，金属材料防锈，木材防腐。
• 荷载与地基：永久荷载包括土重、结构自重，可变荷载按使用场景取值，地基承载力特征值≥80kPa。
• 施工要求：基槽验槽，钢筋混凝土构件表面平整，回填分层压实，池体需满水试验，严寒地区做防冻处理。

四、附录与配件

• 附录内容：包含主动土压力、基础设计等计算公式，以及各构筑物的构件一览表、主要材料汇总表。
• 配件说明：预制井圈、盖板、挡板、通气帽等配件的规格、配筋及安装详图，保温井口及二次蒸发筒做法。
