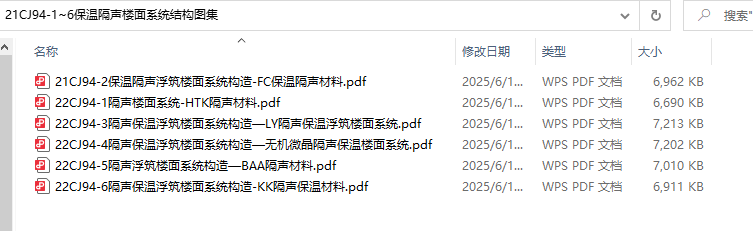

21CJ94-1~6《保温隔声楼面系统结构图集》（共6本）百度网盘PDF下载

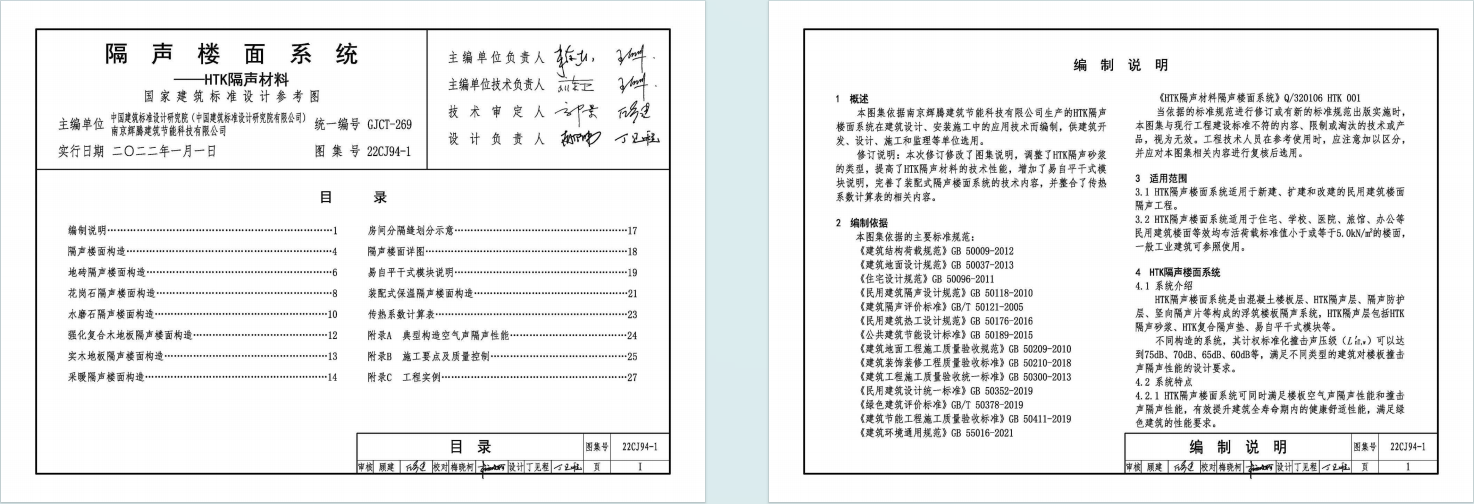

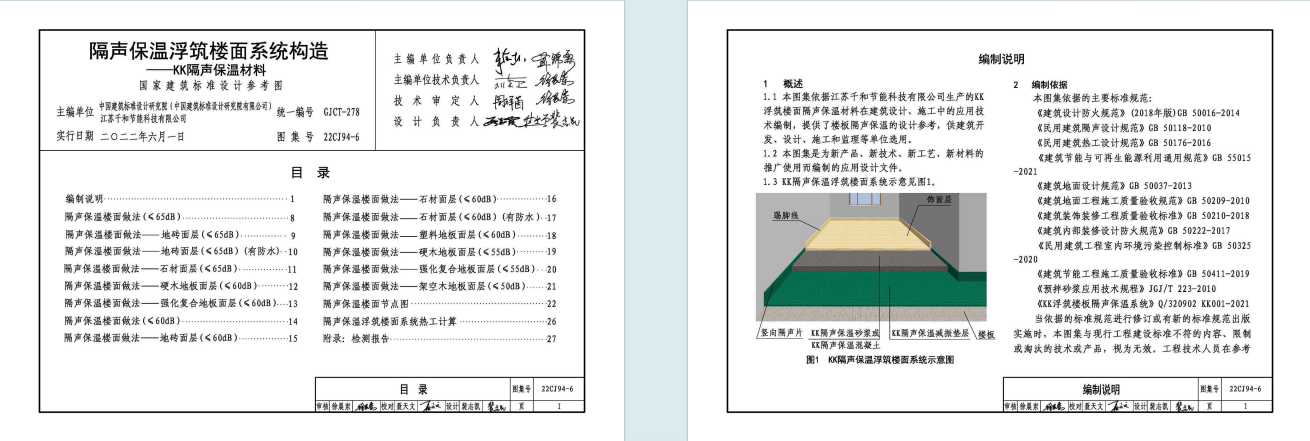

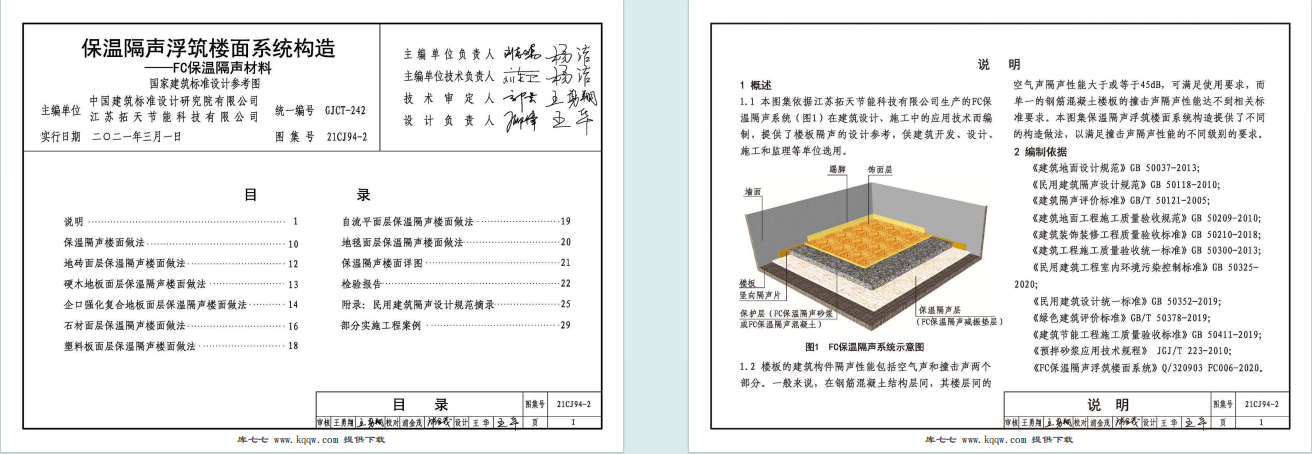

概述与编制依据

• 概述：本图集基于南京辉腾建筑节能科技有限公司的 HTK 隔声楼面系统技术编制，供建筑设计、施工等单位选用。修订内容包括修改图集说明、调整隔声砂浆类型、提升材料技术性能、增加易自平干式模块说明、完善装配式隔声楼面系统技术内容及整合传热系数计算表等。
• 编制依据：依据《建筑结构荷载规范》《民用建筑隔声设计规范》等众多国家和行业标准，若标准修订或更新，图集相关内容需复核选用。

适用范围

• 适用于新建、扩建和改建的民用建筑楼面隔声工程，以及住宅、学校等民用建筑中活荷载≤5.0kN/m² 的楼面，一般工业建筑可参照。

HTK 隔声楼面系统

• 系统组成：由混凝土楼板层、HTK 隔声层（含隔声砂浆、复合隔声垫、易自平干式模块等）、隔声防护层、竖向隔声片构成浮筑楼板隔声系统。
• 系统特点：可满足空气声和撞击声隔声性能要求，提升建筑健康舒适性，符合绿色建筑标准；隔声砂浆施工方便，属 A 级不燃材料，环保安全；可用于隔声和保温楼板。
• 组成材料：
  • HTK 隔声砂浆：以保温隔声填料等混合而成，分 Ⅰ 型（保温隔声、找平）、Ⅱ 型（隔声、找平）、Ⅲ 型（承压、防护），物理性能满足干密度、导热系数等要求，燃烧性能达 A 级。
  • HTK 复合隔声垫：由隔声填料等制成，厚度小、质量轻，具保温性能，燃烧性能不低于 B1 级，产烟特性不低于 t1 级，游离甲醛和总挥发性有机化合物释放量符合要求。

设计选用

• 撞击声隔声性能需满足《民用建筑隔声设计规范》，保温设计按功能需求确定，传热系数按热工参数计算。
• 隔声砂浆与墙体交接处设竖向隔声片，楼地面边长超 6m 设分隔缝，选用复合隔声垫时间距不宜大于 4m。

构造做法与性能

• 涵盖地砖、花岗石、水磨石、强化复合木地板、实木地板、采暖等多种隔声楼面构造，不同构造的厚度、自重及计权标准化撞击声压级（L’nT,w）不同，如 L-1 构造计权标准化撞击声压级≤75dB。
• 易自平干式模块分 Ⅰ 型和 Ⅱ 型，用于不同装配式保温隔声楼面系统，有相应规格尺寸和性能指标。

施工与验收

• 施工要点：基层应平整、牢固，龄期满足要求，施工前清理基层；原材料分类堆放，环境温度低于 5℃不宜施工；施工后做好成品保护和养护。
• 质量控制：验收符合相关国家标准，对隐蔽工程验收，材料进场核查质量证明文件并抽样送检，检查项目包括主要项目和一般项目。

附录与工程实例

• 附录 A：典型构造空气声隔声性能，如部分构造空气声计权隔声量 + 粉红噪声频谱修正量＞51dB。
• 附录 B：施工要点及质量控制细节。
• 附录 C：列举保利金地贝壳湾、万达广场等工程实例。

其他

• 图集中除注明外单位为毫米，涉及的专有产品知识产权归南京辉腾公司，HTK 等为其注册商标，索引方法按节点编号和选用页次。
