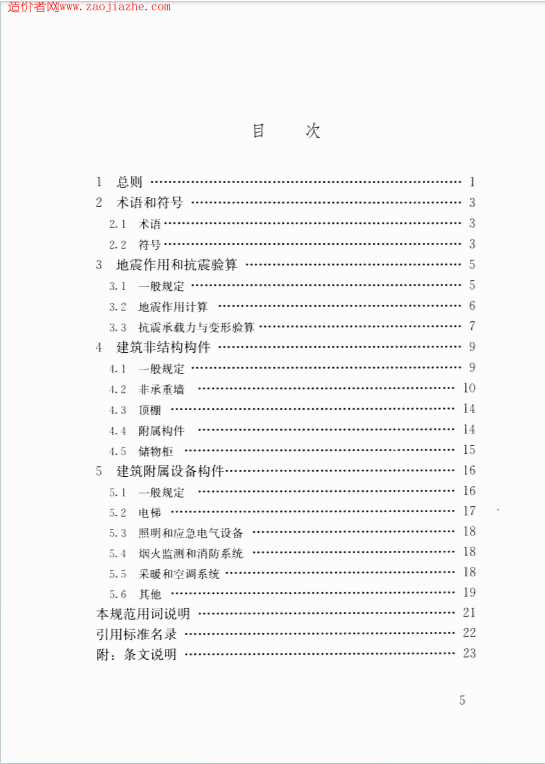

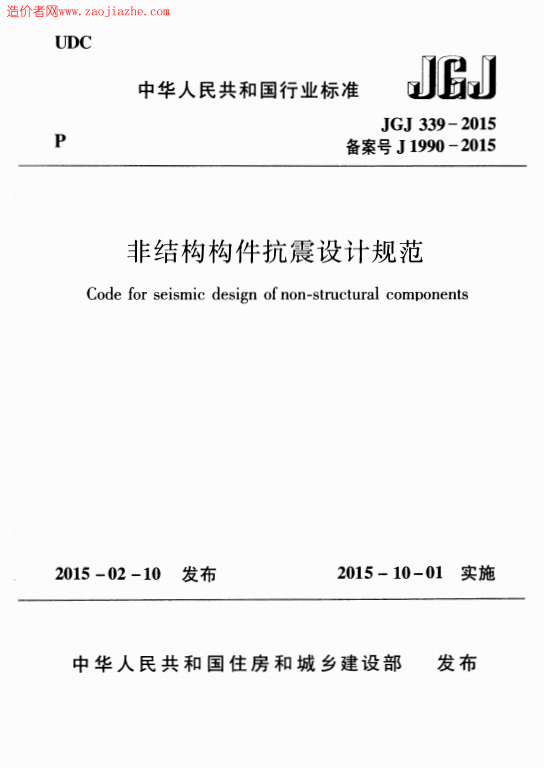

JGJ339-2015《非结构构件抗震设计规范》百度网盘PDF下载

一、基本框架与核心原则

1. 适用范围
   • 适用于建筑非结构构件（如围护墙、顶棚、附属设备等）和建筑附属设备构件（如电梯、消防系统、机电设备等）的抗震设计。
   • 涵盖非结构构件的地震作用计算、抗震验算及构造措施，不涉及主体结构设计。
2. 设防目标
   • 确保非结构构件在多遇地震下不损坏，设防地震下可修复，罕遇地震下不脱落、不危及生命安全。
   • 重点控制非结构构件与主体结构的连接可靠性，避免因连接失效导致灾害扩大。
3. 核心术语
   • 非结构构件：指建筑中不承受主体结构荷载的构件，如围护墙、装饰构件、机电设备等。
   • 楼面反应谱：考虑楼层振动特性对非结构构件地震作用的影响，用于振动周期较长的设备计算。

二、地震作用与抗震验算

1. 地震作用计算方法
   • 等效侧力法：适用于大多数非结构构件，公式为：F=γηζ1​ζ2​αmax​G
     其中，$\gamma$（功能系数）、$\eta$（类别系数）根据构件重要性取值，ζ1​（状态系数）和ζ2​（位置系数）考虑构件安装状态和楼层位置。
   • 楼面反应谱法：适用于自振周期大于 0.1s 或重力较大的设备，需考虑楼层振动放大效应，公式为：F=γηβs​G
     其中，βs​为楼面反应谱值，根据楼层动力特性确定。
2. 作用效应组合
   • 基本组合公式：S=γG​SGE​+γEh​SEhk​+ψw​γw​Swk​
     包含重力荷载、水平 / 竖向地震作用及风荷载效应，分项系数取值根据荷载类型确定。
3. 抗震验算要求
   • 构件内力设计值 $S$ 应不大于承载力设计值 $R$ 除以抗震调整系数 γRE​，即：S≤R/γRE​
   • 重点验算连接节点的锚固强度、构件自身承载力及变形能力，避免脆性破坏。

三、建筑非结构构件设计要点

1. 非承重墙

• 材料与连接：
  • 优先采用轻质材料（如加气混凝土砌块），避免采用无筋砌体。
  • 墙体与主体结构通过拉结筋、构造柱等可靠连接，8 度及以上地区需设置通长水平钢筋。
• 抗震措施：
  • 高烈度区墙体高度超过 4m 时，需设置水平系梁；长度超过 5m 时，端部设构造柱。
  • 穿过墙体的管道应预留柔性间隙，避免因墙体变形导致管道破裂。

2. 顶棚与附属构件

• 吊顶设计：
  • 采用轻钢龙骨吊顶，避免使用自重较大的装饰材料。
  • 吊顶龙骨与主体结构可靠连接，8 度及以上地区需设置抗震支吊架。
• 附属构件：
  • 幕墙、广告牌等悬挑构件需验算水平地震作用下的抗倾覆能力，连接螺栓或焊接强度需提高 1.2 倍。

3. 储物柜与货架

• 固定要求：
  • 高烈度区储物柜需与墙体或楼板锚固，采用抗滑移底座或螺栓固定。
  • 货架高度超过 2m 时，每层设置水平支撑，避免地震中倾倒。
