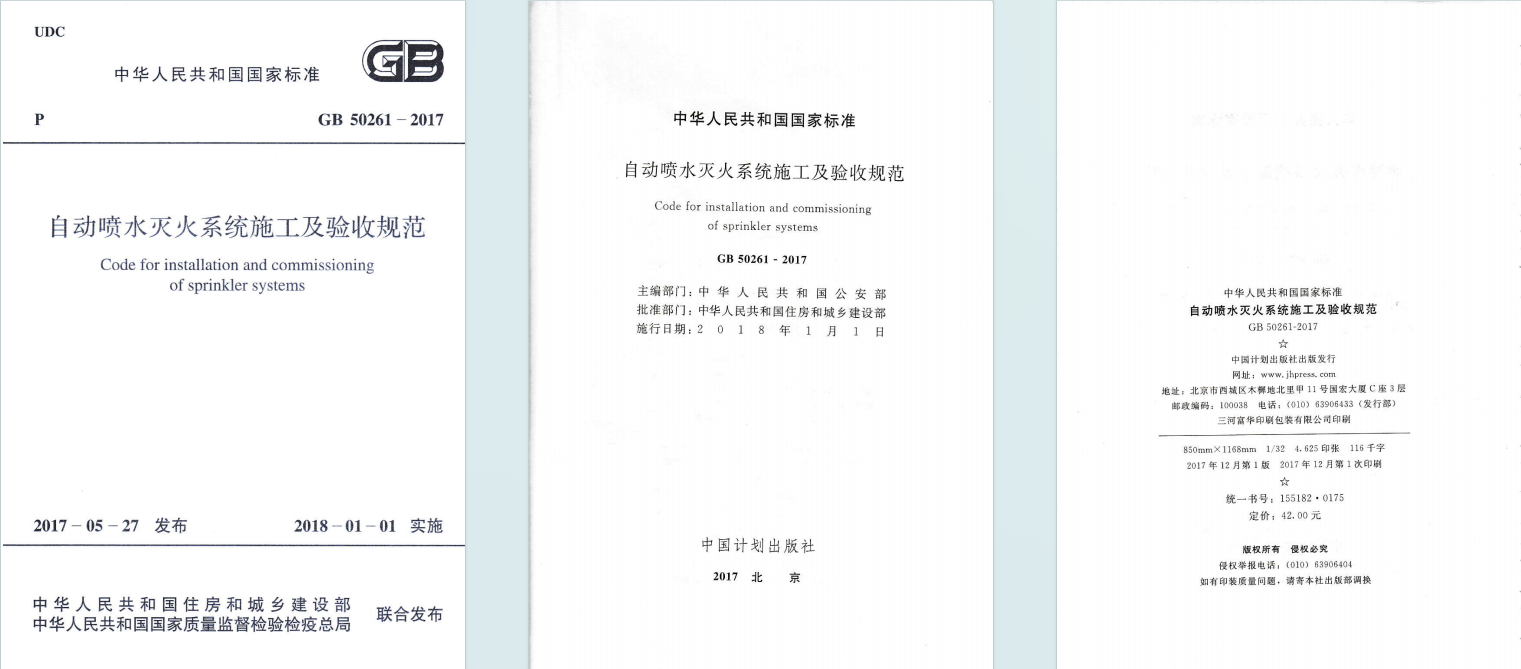

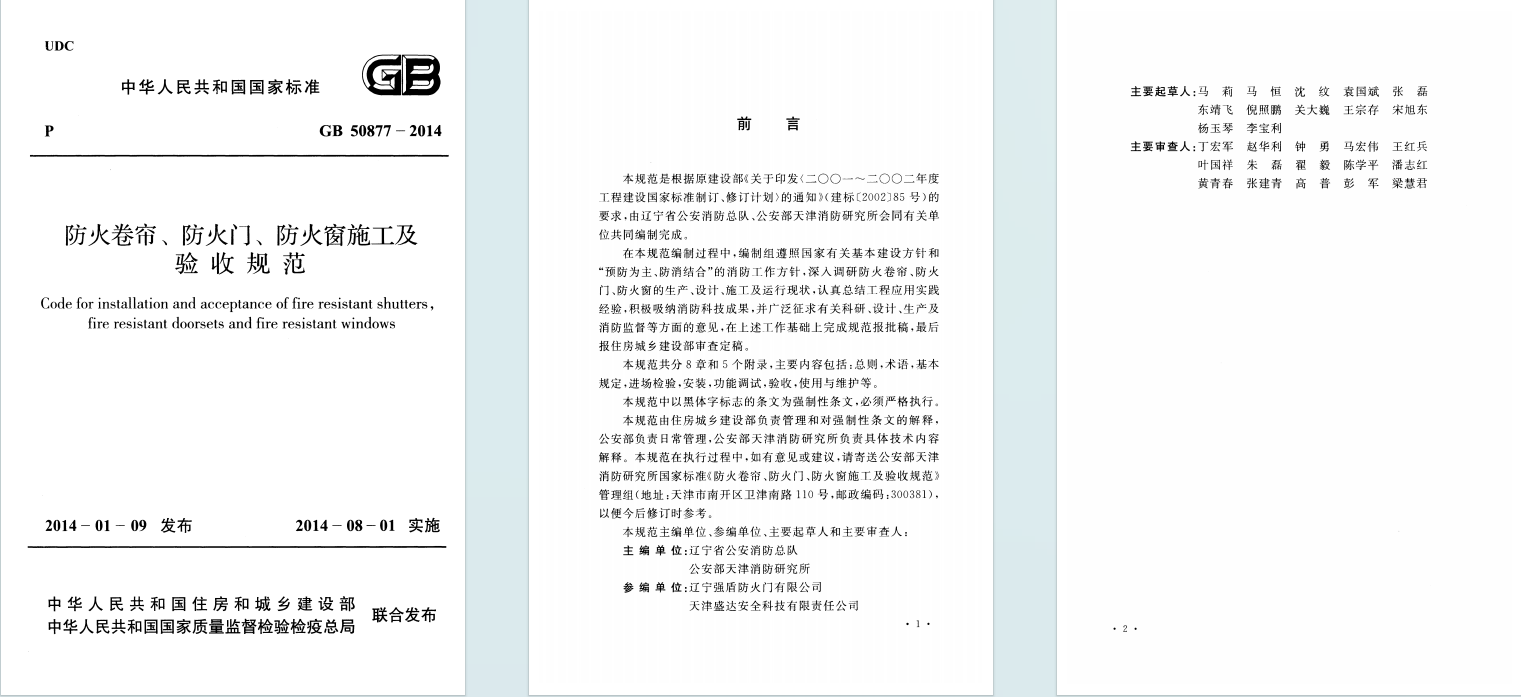

GB50166-2019《火灾自动报警系统施工及验收标准》、GB50261-2017、GB50263-2007、GB50444-2008、GB50877-2014、GB50974-2014常用消防施工及质量验收规范（共6本）百度网盘PDF下载

基本信息

• 发布与实施时间：2019 年 11 月 22 日发布，2020 年 3 月 1 日实施。
• 批准与主编部门：由住房和城乡建设部批准，应急管理部为主编部门。
• 替代标准：替代原《火灾自动报警系统施工及验收规范》（GB50166-2007），其中第 5.0.6 条为强制性条文。

主要内容架构

施工要求

• 质量管理：明确施工前需具备设计文件、技术交底、设备材料齐全等条件，施工过程需按标准进行质量控制，做好施工记录和设计变更管理。
• 材料与设备进场检查：设备及配件需有质量合格证明、检验报告等文件，强制认证产品需有认证证书和标识，非强制认证产品需与检验报告一致，配接产品需有兼容性报告。
• 布线要求：
  • 明敷管路用卡具固定，吊杆直径≥6mm；暗敷管路保护层厚度≥30mm。
  • 管路过变形缝需补偿，多尘 / 潮湿场所管口需密封，管路长度超规定需设接线盒。
  • 槽盒安装需设吊点 / 支点，导线颜色需区分，系统单独布线，线缆绝缘电阻≥20MΩ。
• 系统部件安装：
  • 控制与显示类设备：安装牢固，轻质墙需加固，落地安装底边高出地（楼）面 100-200mm，线缆连接整齐、标号清晰，接地牢固。
  • 探测器：点型探测器距墙 / 梁≥0.5m，距空调送风口≥1.5m，线型光束探测器光束轴线至顶棚 0.3-1.0m，发射器与接收器距离≤100m，线型感温探测器敏感部件固定间距≤2m，光纤探测器弯曲半径符合要求。
  • 其他部件：手动报警按钮底边距地 1.3-1.5m，模块集中安装在金属箱内，消防电话分机 / 插孔安装位置明显，扬声器在走道内距末端≤12.5m。

系统调试

• 一般规定：调试包括部件功能和系统联动功能，需对设备进行单机通电检查，按设计文件设置地址和联动编程。
• 调试内容：
  • 火灾报警控制器、消防联动控制器等设备需进行自检、故障报警、主备电转换、负载功能等测试。
  • 探测器需测试离线故障报警、火灾报警、复位等功能，线型探测器还需测试遮挡故障报警和高温报警响应。
  • 消防电话、可燃气体探测、电气火灾监控等系统均需按相应标准调试。
  • 系统整体联动需测试火灾警报、消防应急广播、防火卷帘、防排烟等系统的联动控制功能。

系统检测与验收

• 检测验收组织：竣工后由建设单位组织施工、设计、监理等单位验收，不合格不得投入使用。
• 检测内容与数量：包括设备选型、安装质量、功能测试等，按不同系统和设备规定抽验比例，如火灾探测器按回路抽验，手动报警按钮按数量抽验。
• 合格判定：A 类项目（关键项目）不合格数为 0，B 类项目（重要项目）不合格数≤2，且 B+C 类不合格数≤检查项目数量 5%，判定为合格。

系统运行维护

• 文件资料管理：需具备检测验收资料、系统图、维护记录等文件，并存档电子备份。
• 日常巡查与检查：按附录 F 规定巡查项目，每月 / 季对设备功能和联动控制功能进行检查，每年对所有设备至少检查一次，探测器等现场部件备品≥设备总数 1%。
• 维护要求：设备维修保养及寿命符合《火灾探测报警产品的维修保养与报废》（GB29837），达到寿命极限及时更换。

附录内容

• 包括分部 / 分项工程划分、施工现场质量管理检查记录、材料设备进场检查记录、系统调试 / 检测 / 验收记录、日常巡查记录等表格，以及系统部件设置、联动编程、手动控制单元编码等记录表格，便于施工和验收过程的标准化管理。

适用与不适用范围

• 适用：建（构）筑物中火灾自动报警系统的施工、检测、验收及维护保养。
• 不适用：火药、炸药、弹药、火工品等生产和贮存场所的火灾自动报警系统。
