天水规划馆与网络理政中心BIM技术应用概述
天水规划馆与网络理政中心BIM应用项目汇报展示了BIM（建筑信息模型）技术在大型公共建筑中的深度实践与创新成果。项目涵盖建筑信息化平台搭建、模型创建、施工策划、深化设计、信息化管控系统以及创新亮点等多个方面。通过对BIM技术的全面运用，项目实现了从设计到施工、从管理到运营的全流程信息化与可视化，显著提升了工程质量与效率，为智慧工地和数字化城市建设提供了重要示范。本文将围绕项目的背景与规模、BIM实施策划、模型创建、应用成果、亮点与创新以及总结思考等内容进行阐述，帮助感兴趣的读者全面了解项目实践与经验，提升对BIM技术的认知与应用思路。
项目背景与总体规模
天水规划馆建筑面积约为17056.94平方米，其中地上建筑面积8500.51平方米，地下建筑面积8556.43平方米。网络理政中心建筑面积约为10124.90平方米，地上部分建筑面积5625平方米，地下建筑面积4499.90平方米。两大主体建筑均采用钢框架中心支撑结构，装配式结构施工占比超过70%，具有较高的施工集成度与装配效率。面对如此规模的公共服务设施，BIM技术应用对于图纸会审、场地布置、节点深化、管线综合以及工程量统计等环节具有极大价值，能够有效避免传统二维设计与施工过程中信息脱节所带来的问题。
BIM实施策划与组织架构
项目由土木科技公司分公司与项目部联合推动，BIM团队与施工、安装、研发等专业密切协作。BIM实施方案中明确了软硬件配置要求，数据交互格式标准成为关键环节。项目选用Revit（.rvt）作为核心建模软件，同时结合LUMION、FUZOR等可视化与仿真工具，通过DWF、FBX、IFC、DAE、CHE等多种格式实现数据无损传输。硬件配置包括Intel Core i7-8700K六核处理器、Nvidia GeForce GTX 1070显卡、32GB内存与高速固态硬盘，富余的运算与存储能力为模型操作与渲染提供了保障。团队通过梳理多软件之间的数据交互格式与流程，形成了统一的交互标准，有效支撑了后续各阶段的协同工作。
模型创建：从基础到综合集成

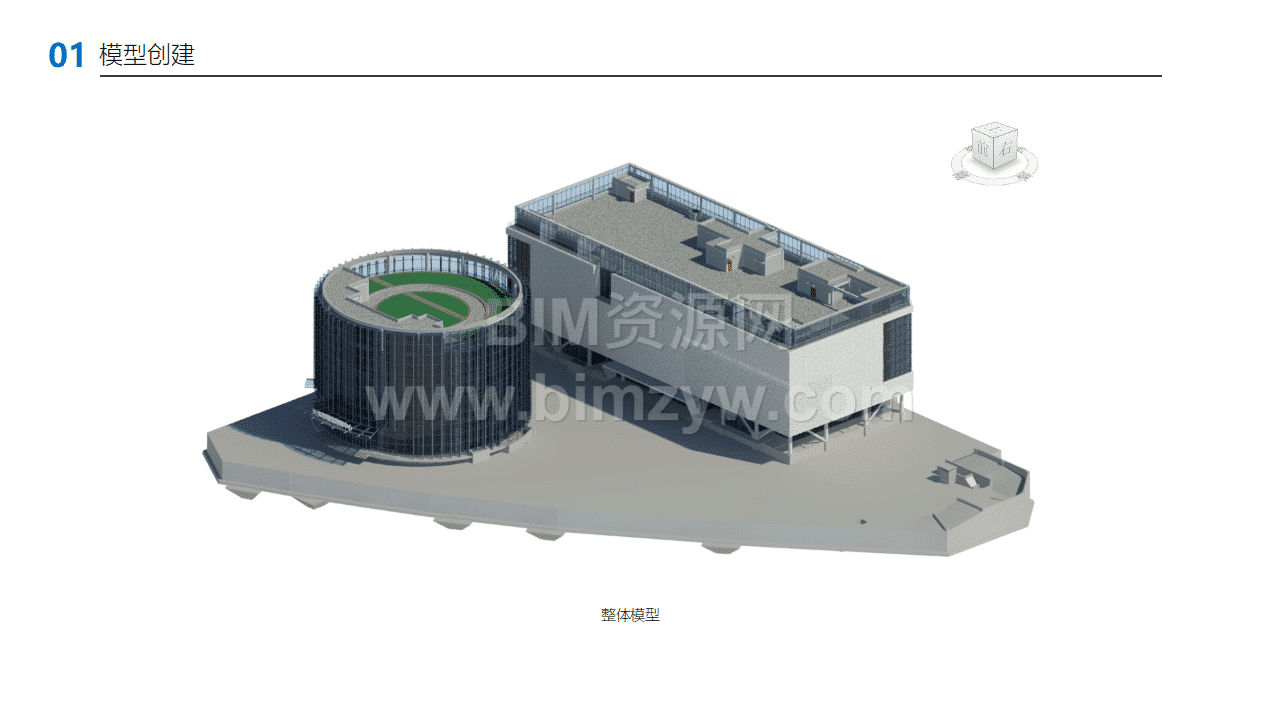

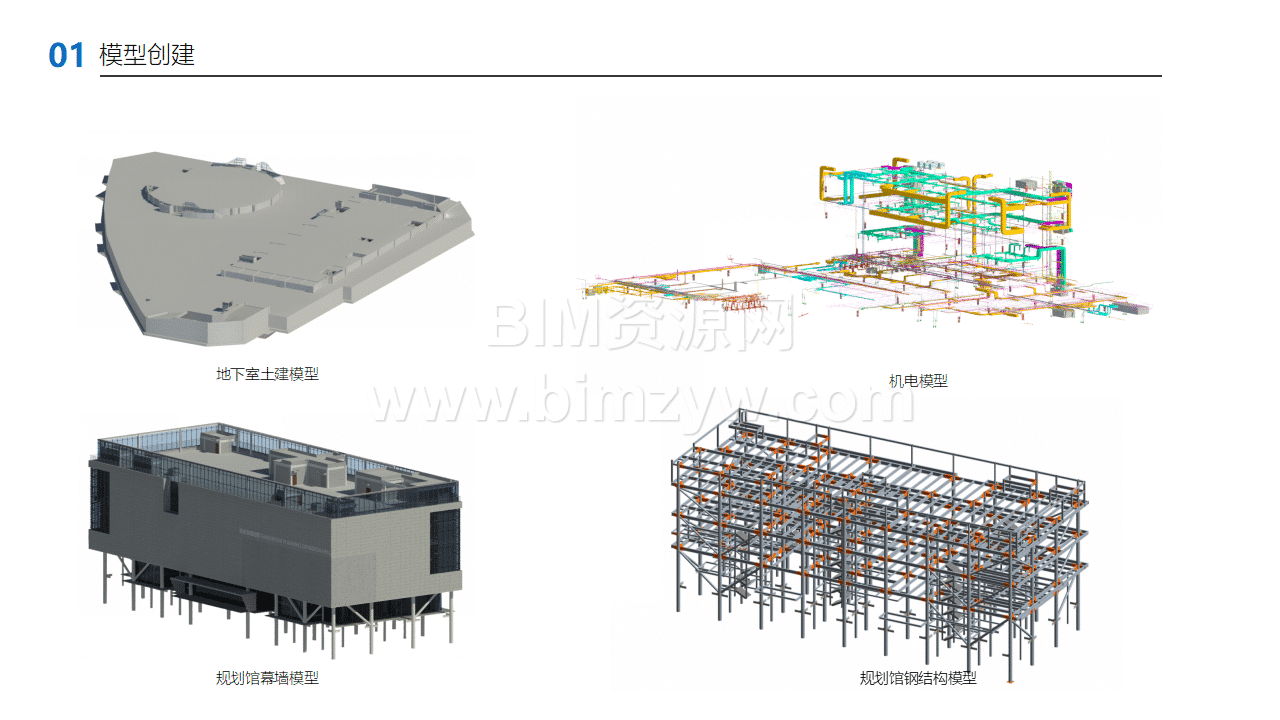

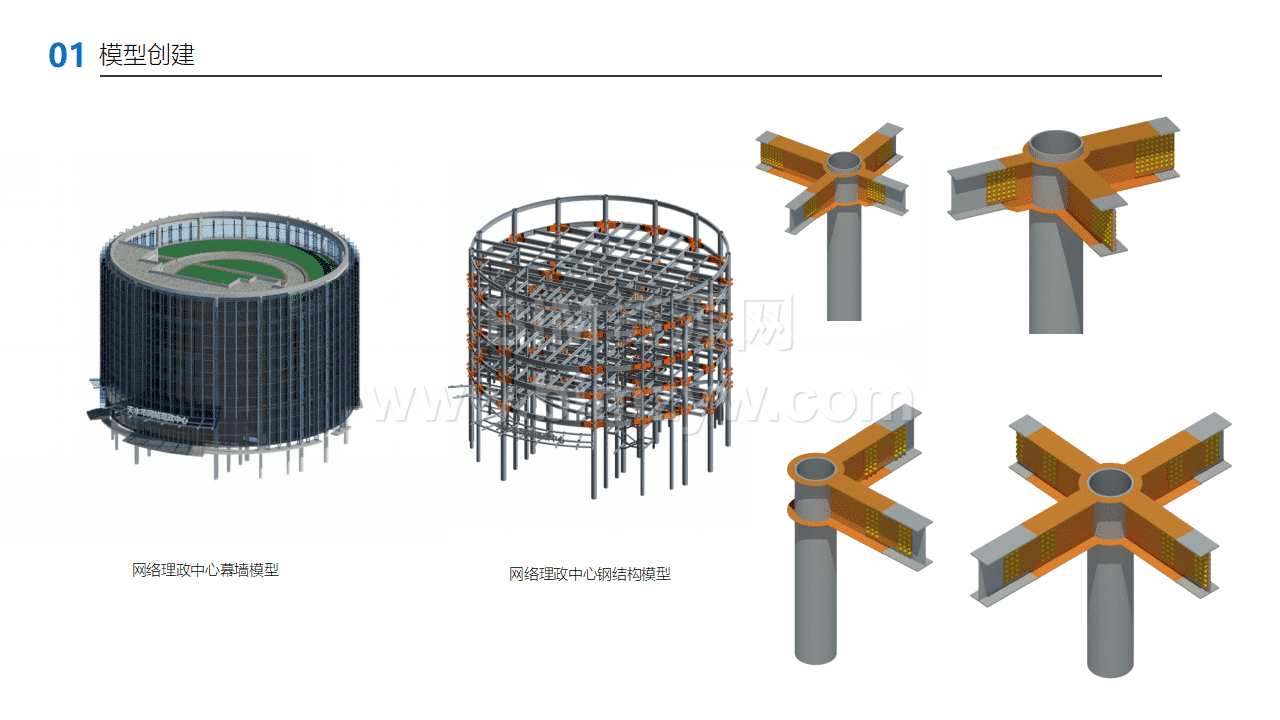

在模型创建阶段，项目团队先后构建了地下室土建模型、机电模型、规划馆幕墙模型与钢结构模型，并在网络理政中心同步完成幕墙与钢结构模型的创建。地下土建与机电模型为后续施工策划提供了基础，幕墙与钢结构模型则为深化设计与现场预制提供了精准依据。通过对各分项模型的精准拆分与组合，项目最终形成了整体综合模型，实现了结构、幕墙、机电等多专业的集成。精准的模型创建不仅为后续的管线综合与节点深化奠定了基础，也为后期的工程量统计与信息化管控提供了数据源。
BIM应用成果与施工效果

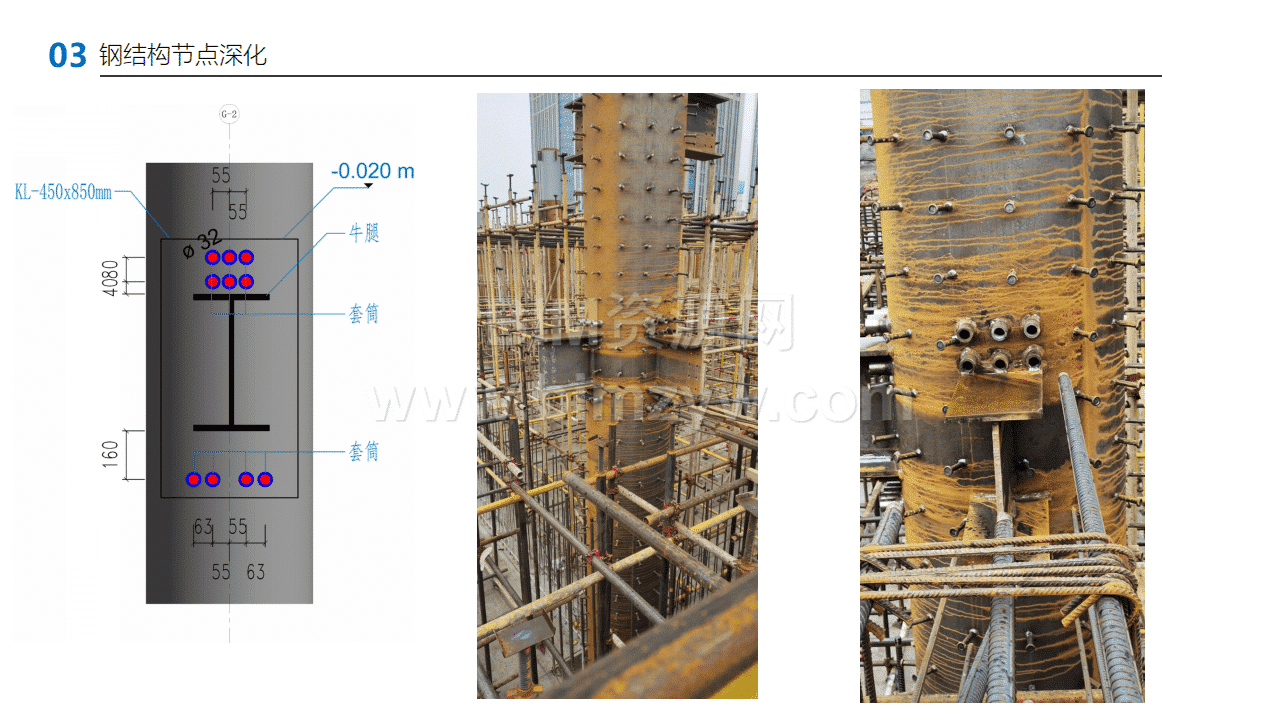

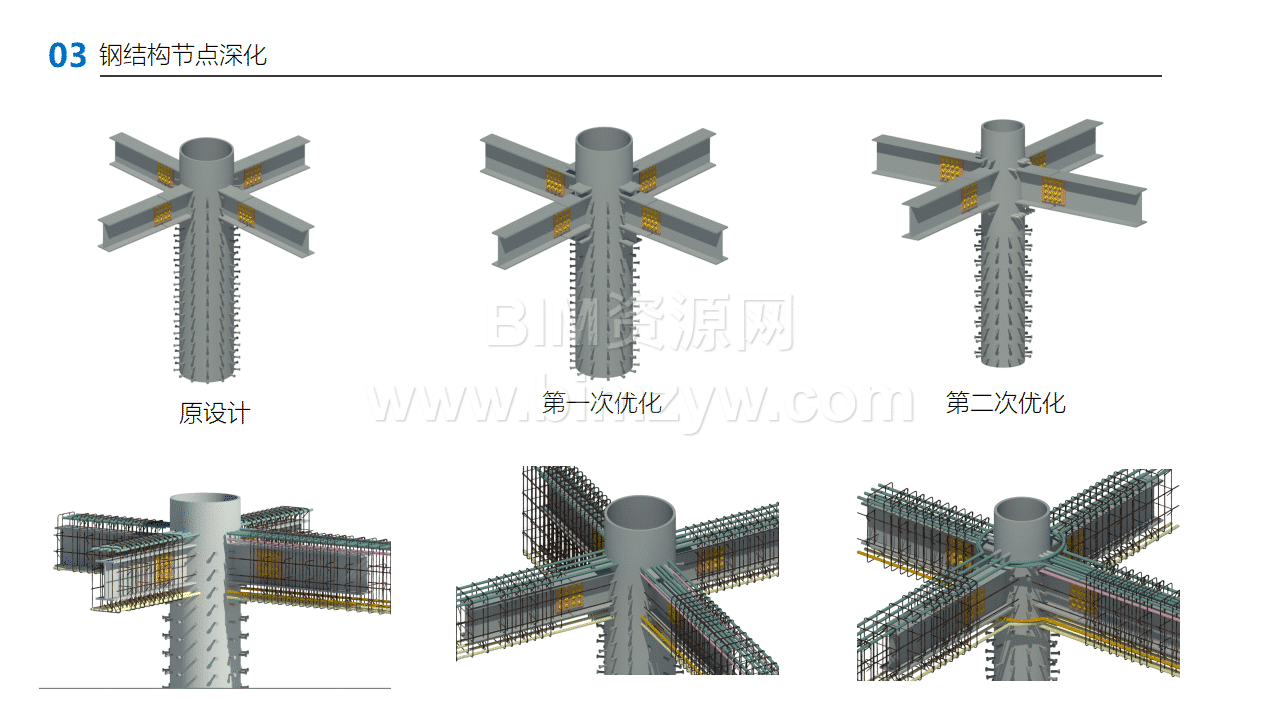

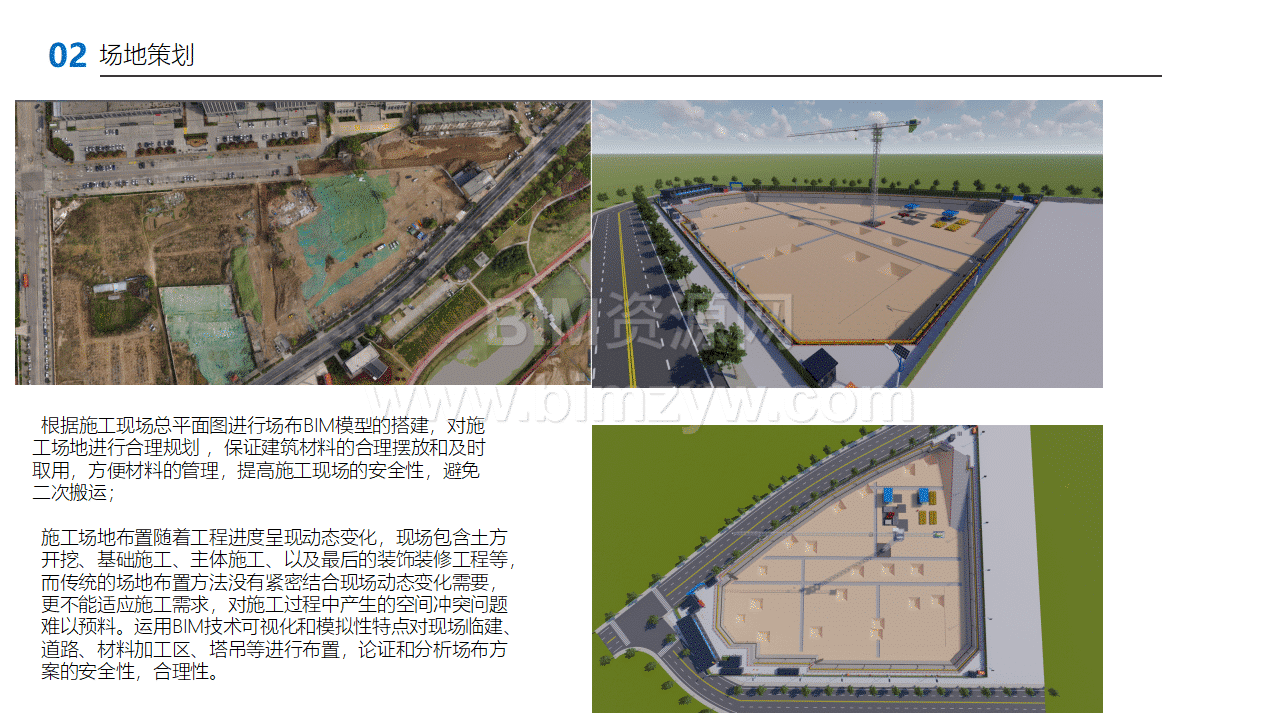

首先，在图纸会审环节，BIM模型的可视化功能使得设计问题一目了然，共发现并纠正图纸问题两百多项。通过虚拟建模预判设计冲突与配合问题，避免了传统图纸会审的盲点，优化了设计方案，缩短了变更周期，为工程顺利开展创造了条件。其次，基于BIM的场地策划通过施工场地总平面图与BIM模型的结合，实现了施工现场布置的动态仿真与优化。施工现场的土方开挖、基础施工与主体施工等关键节点均通过BIM仿真进行布置论证，从而保证建材合理摆放、减少二次搬运并提高了施工安全性。第三，在钢结构与幕墙节点深化方面，BIM模型实现了多次迭代优化，先后进行多轮深化设计，有效解决了节点连接、构件预制与现场安装中可能出现的问题，提高了钢结构与幕墙施工的精度与效率。第四，机电管线综合应用中，通过BIM模型预先对管线冲突进行碰撞检测与协调，避免了现场高空返工与返料浪费，实现了消防水池套管预留预埋等关键节点的精确定位。第五，通过BIM技术的工程量统计功能，对第一、二、三流水段的钢筋、混凝土、幕墙、机电等各分项工程量进行动态统计，确保施工成本控制与材料采购的科学性。
亮点与创新：信息化系统赋能现场管理
项目亮点之一是劳务实名制系统的构建与应用。通过将劳务人员姓名、身份证号、劳动合同编号与岗位技能证书信息录入实名制管理系统，实现人、证、册、合同、考勤与工资发放的一致性。现场应用RFID芯片与高拍仪相结合的方式，实现入场人员身份与安全帽佩戴情况的智能识别，确保劳务人员与合同数据实时同步。劳务实名制系统支持PC与移动端设备随时查看工地人员信息与考勤日志，并能导出Excel文件进行统计分析，为项目人力资源管理提供数据支撑。
信息化管控系统是另一个创新亮点。该系统基于微信小程序与公众号，实现项目全过程管控与任务流转。现场巡检任务由系统每日自动推送，巡检过程中发现的问题可即时转化为任务并分配、跟踪与处理。系统自动生成施工日志与安全检查记录表，通过二维码扫描可查看巡检内容与整改情况。信息化管控系统还支持计划功能，将年、月、周、日等施工计划拆分成可执行任务，每个任务都有完整的任务流程与执行反馈，确保施工现场各项工作有始有终。
智慧工地物联网系统则通过对现场视频监控、塔吊、施工升降机、水电表、基坑监测、车辆进出场等设备进行自动化数据采集，实现现场环境监测设备与BIM模型的动态对接。在三维模型中实时浏览物联网传感数据，实现工程数据可视化与决策支持。建造信息管控平台的驾驶舱模块集成了各类前端监测数据，随时呈现项目安全生产、质量监督、技术协作、BIM协同等业务数据，为项目管理者提供综合决策依据。
BIM轻量化系统通过自主开发的软件插件，实现了BIM模型一键轻量化导入管控平台。轻量化后的模型数据无需传统专业环境即可在线查看与协同，极大降低了模型使用门槛，改变了只能在专业软件中查看模型的传统方式。项目部管理人员、施工单位与设计团队都可通过浏览器或移动设备在线交互，实现跨专业、高效协作。
BIM技术应用总结与思考
天水规划馆与网络理政中心项目通过全方位的BIM技术应用，实现了模型创建与工程实施的紧密结合，为大型公共建筑工程提供了从概念设计到施工管理再到运营维护的完整信息化解决方案。项目在图纸会审、施工策划、节点深化、管线综合、工程量统计等方面体现了BIM的价值，不仅提升了设计与施工质量，也降低了成本与风险。劳务实名制系统、信息化管控系统、智慧工地物联网系统以及BIM轻量化平台的创新应用，进一步强化了现场管理与数据共享，推动了项目智慧化水平提升。
