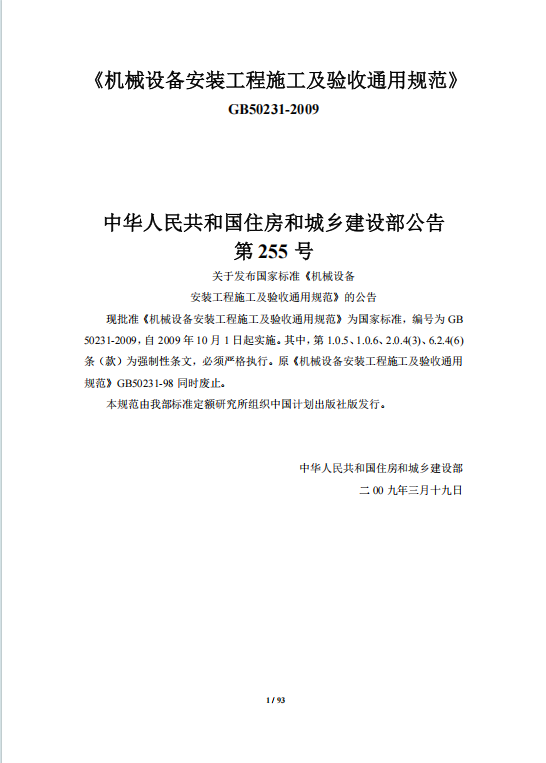

GB50231-2009《机械设备安装工程施工及验收通用规范》百度网盘PDF下载

一、编制情况

• 编制背景：由中国机械工业建设总公司会同有关单位修订，根据 2003 年工程建设国家标准制订、修订计划，经广泛调研、总结经验、参考文献及征求意见后完成。

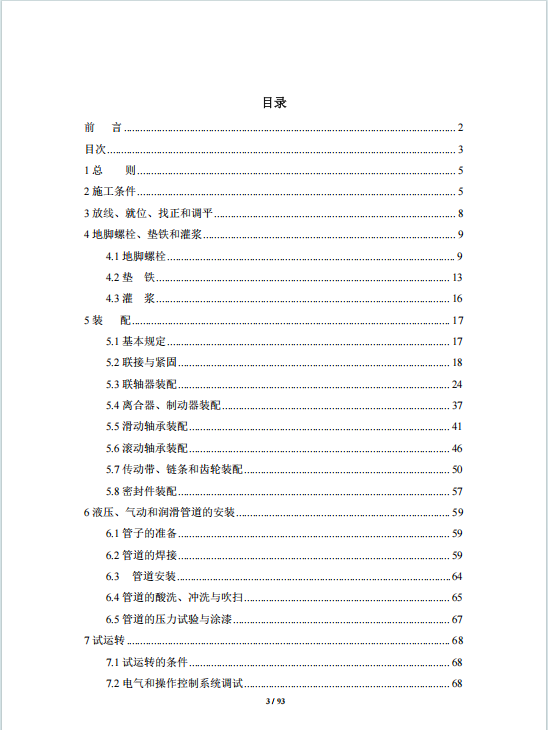

• 主要调整：调整章节结构，与机械产品系列型谱分类标准统一；新增减震垫、密封胶等新品种、新技术内容；充实高强螺栓、液压管道焊接及试运转等技术条文。

二、核心内容

（一）总则与基本规定

• 适用范围：适用于各类机械设备安装工程从开箱至空负荷试运转（需带负荷试运转的设备可至负荷试运转）的施工及验收。
• 强制性要求：明确安装的设备、零部件、材料须符合设计及产品标准，计量检测器具精度需满足要求，隐蔽工程需验收记录。

（二）施工条件

• 技术文件：施工前需具备工艺平面位置图、设备基础图、使用说明书等设计及技术文件。
• 开箱检查：检查箱号、设备型号、随机文件、缺损件及表面质量并记录。
• 基础要求：基础质量符合混凝土结构验收规范，位置、尺寸需复检；有防震、预压要求的基础需按设计施工并记录。
• 现场条件：临时设施、交叉作业、恒温恒湿、防尘排污及消防设施需满足要求，大型复杂设备需编制施工组织设计或方案。

（三）关键施工环节

1. 放线、就位与调平
   • 划定安装基准线，确定定位基准面、线或点，测量位置应选择工作面、导向面等精度较高部位，安装精度偏差需补偿受力、磨损等因素。
2. 地脚螺栓、垫铁与灌浆
   • 地脚螺栓：预留孔螺栓需清理、垂直，与孔壁间距≥15mm；“T” 形头螺栓需与锚板配套，胀锚螺栓需注意间距、钻孔要求。
   • 垫铁：垫铁组放置需靠近地脚螺栓及受力部位，面积计算需考虑载荷；座浆法、压浆法等垫铁放置方法有具体工艺要求。
   • 灌浆：预留孔灌浆用细碎石混凝土，强度高于基础一级；灌浆层厚度≥25mm，需捣实并设置模板。
3. 装配要求
   • 清洗与除锈：零部件需清洗洁净，表面除锈方法包括机械、化学等，清洗液根据污垢性质选择。
   • 联接与紧固：螺栓联接需交叉对称拧紧，高强度螺栓需控制预紧力，键、销装配需符合接触面积、间隙等要求。
   • 联轴器与轴承装配：不同类型联轴器（如凸缘、齿式、万向节）的装配间隙、同轴度等有具体标准；滑动轴承与滚动轴承的间隙、接触点数需符合规范。
4. 管道安装（液压、气动、润滑）
   • 管子准备：切割表面平整，螺纹加工符合标准，弯管半径、壁厚减薄量有规定。
   • 焊接与检验：坡口形式、焊接工艺需符合要求，焊缝外观及无损检测（射线、超声波）质量分级标准明确。
   • 清洗与试验：管道需酸洗、冲洗，清洁度等级按颗粒计数或目测法检测；压力试验压力为工作压力的 1.5 倍（液压、气动），需无渗漏。

（四）试运转与验收

• 试运转条件：设备安装完毕，精度、动力、安全设施等符合要求，编制试运转方案。
• 系统调试：电气、润滑、液压、气动等系统需单独调试，检查动作、压力、温度等参数。
• 整机空负荷试运转：检查运行平稳性、轴承温度、系统工作状态等，记录实测数据，试运转后需清理、润滑、整理记录。
• 工程验收：需具备竣工图、设计修改文件、材料合格证、试运转记录等资料，合格后办理交工验收。

三、技术要求与强制性条文

• 材料与设备：设备、材料需有合格证明，计量器具需符合标准。
• 施工工艺：各环节（如地脚螺栓安装、垫铁放置、管道焊接）有详细工艺和质量控制要求，强调隐蔽工程验收和过程记录。
• 安全与环保：施工需注意防火、防尘，试运转时安全防护装置需完善，清洗废液处理符合环保规定。
• 强制性条文：第 1.0.5、1.0.6、2.0.4 (3)、6.2.4 (6) 条为强制性条文，涉及设备材料质量、计量器具精度、现场安全及焊接工艺。

四、适用范围与应用意义

• 适用范围：适用于工业与民用建筑中各类机械设备安装工程，涵盖通用机械、动力设备等，不适用于特殊专业设备（如锅炉、电梯）。
• 意义：规范安装流程，确保工程质量与安全，提高施工水平，促进技术进步，为设备正常运行和验收提供依据。

五、附录与引用标准

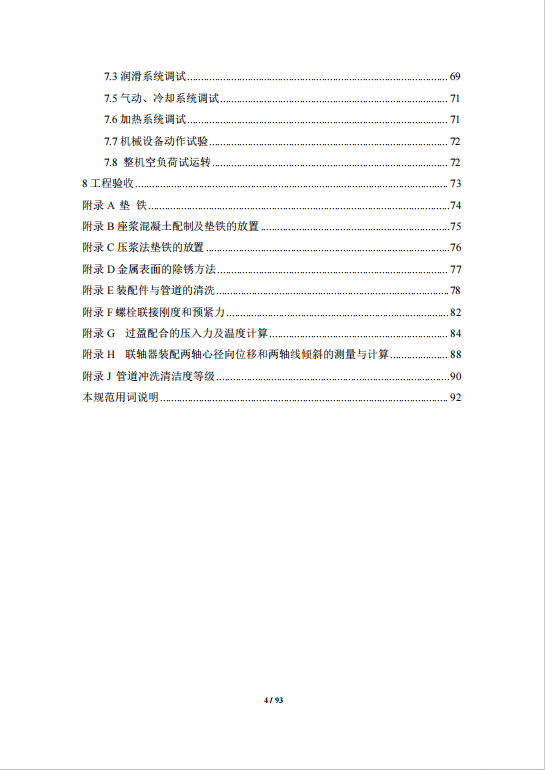

• 附录内容：包含垫铁制作、座浆混凝土配制、管道清洗液配方、螺栓刚度计算、联轴器安装测量等详细技术资料。
• 引用标准：涉及混凝土结构、金属管道焊接、润滑脂标准等多项国家及行业标准，确保规范实施的一致性和科学性。
