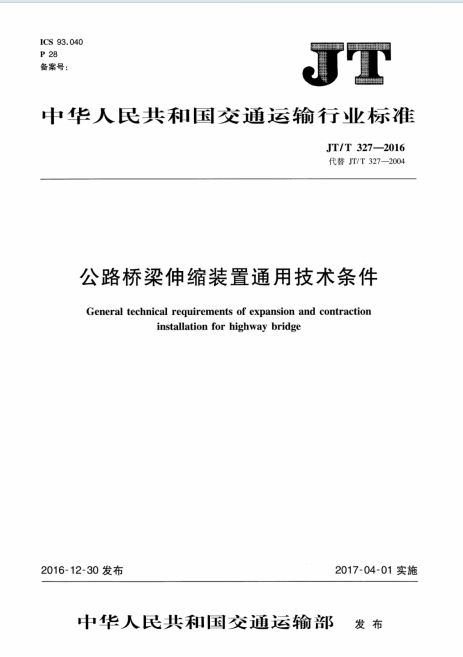

JTT327-2016《公路桥梁伸缩装置通用技术条件》百度网盘PDF下载

一、适用范围与核心内容

• 适用范围：规定了公路桥梁伸缩装置的分类、总体要求、技术要求、试验方法及检验规则，适用于伸缩量为 20mm~3000mm 的公路桥梁工程使用的伸缩装置。
• 核心内容：涵盖伸缩装置的性能要求（变形、防水、承载、耐久）、材料标准（钢材、橡胶等）、工艺规范（加工、焊接、涂装、装配）、试验方法（变形性能、防水性能、承载性能等）及检验规则（型式检验、出厂检验）等。

二、分类与代号

• 按伸缩结构分类
  • 模数式伸缩装置（代号 M）：按橡胶密封带数量分为单缝（MA，伸缩量 20≤e≤80mm）和多缝（MB，e≥160mm）。
  • 梳齿板式伸缩装置（代号 S）：按受力状况分为悬臂（SC，e=60~240mm）和简支（SS），简支型又按齿板位置分为 SSA（e=80~<1000mm）和 SSB（e≥1000mm）。
  • 无缝式伸缩装置（代号 W）：伸缩量 20≤e≤100mm。

三、技术要求

1. 性能要求
   • 变形性能：不同类型装置需满足拉伸 / 压缩时的水平摩阻力、变形均匀性、竖向变形偏差及错位性能（纵向、横向、竖向错位）要求。
   • 防水性能：注满水 24h 无渗漏。
   • 承载性能：钢构件需通过极限状态验算，满足汽车荷载作用下的强度和疲劳要求。
   • 耐久性能：正常条件下设计使用年限不低于 15 年，特殊情况宜提高。
2. 材料要求
   • 钢材：根据使用温度选用 Q345、Q235 等钢材，氯化物环境宜用耐候钢，锚固钢筋采用 HPB300、HRB400，不锈钢板符合 GB/T3280。
   • 橡胶密封带：分氯丁橡胶、天然橡胶、三元乙丙橡胶，需满足硬度、拉伸强度、拉断伸长率、耐老化等物理机械性能。
   • 弹性支承元件橡胶：压紧支座和承压支座橡胶有不同硬度、拉伸强度和拉断伸长率要求。
3. 工艺要求
   • 钢构件加工：尺寸偏差符合 GB/T1804、GB/T1184，焊接符合 GB/T985.1 和 JB/T5943，涂装符合 JT/T722。
   • 装配要求：橡胶密封带整条安装，夹持力≥1kN/m；模数式伸缩装置装配时中纵梁与边纵梁顶面高差、平面总宽偏差需符合规定。

四、试验方法

• 变形性能试验：模拟桥梁纵、横、竖三向变形，测试摩阻力、变形均匀性等，按附录 B 进行。
• 防水性能试验：试件注满水静置 24h，观察无渗漏为合格，按附录 C 进行。
• 承载性能试验：模拟轮载静力和疲劳作用，测试应力、挠度及疲劳裂缝，按附录 D 进行。
• 橡胶密封带夹持性能试验：通过水平加载测试密封带与异型钢的夹持力和抗脱落能力，按附录 E 进行。

五、检验规则

• 型式检验：新产品投产、工艺变更、停产复产后等情况需进行，检验项目包括外观、材料、尺寸偏差、性能等。
• 出厂检验：每批产品交货前检验，项目包括外观、材料、尺寸偏差、装配质量等。
• 判定规则：型式检验或出厂检验中若有不合格项，取双倍试样复检，仍不合格则判定该批产品不合格。
