项目概况

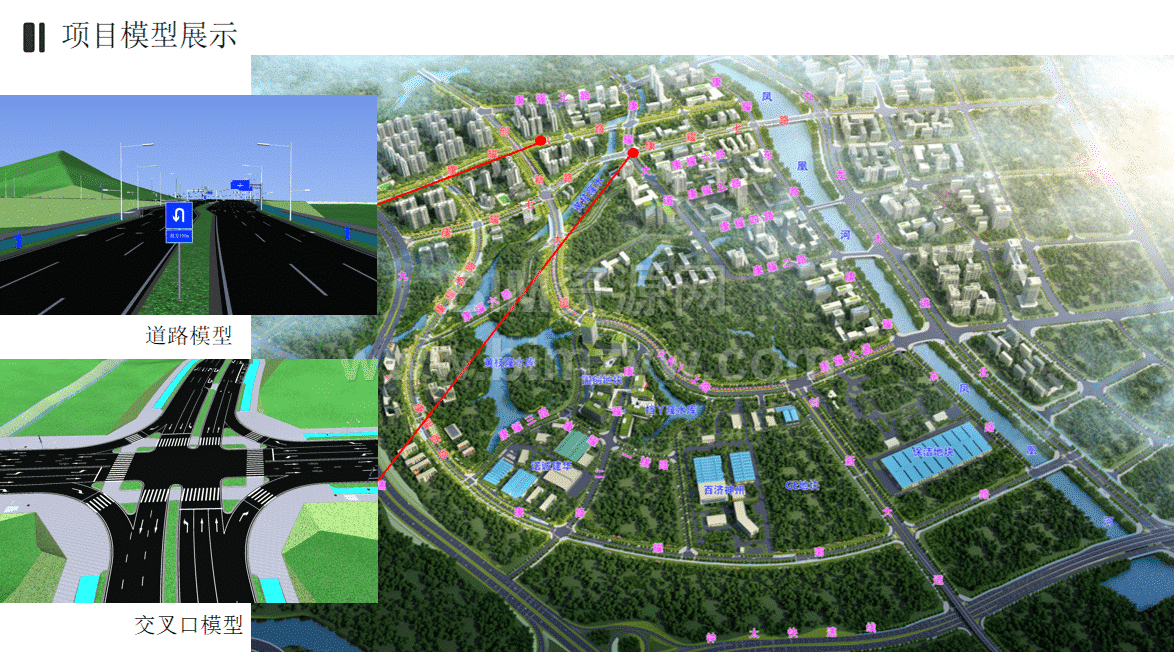

中新广州知识城国际生物医药园区是广州重点打造的新一代产业园区，规划面积约 7.98 平方公里。园区坐落于黄埔区北部，致力于建成世界生物医药龙头企业集聚区、国际一流生命科学研发协作示范区与创新领军人才汇聚区。

为保障项目高质量推进，中恩公司组建了包含项目负责人、BIM 项目组、设计团队等多专业协同的工作架构。团队依托 Autodesk 平台搭建 BIM 工作环境，搭配高性能硬件设备，实现了从方案设计到施工落地的全流程数字化管控。

项目引入 BIM 技术的核心目标十分明确：通过方案对比评估辅助决策、模拟施工优化方案、强化多专业协同工作，最终减少设计失误，提升项目整体效益。

BIM 创新应用：多维度突破，全流程赋能

1. 企业级族库搭建，夯实数字化基础

项目涉及道路、管网、交通设施等多个专业，BIM 团队针对性开发企业级 BIM 管理族库。族库涵盖路灯、路牌、人行天桥、电缆井、截水沟等各类构件族文件，实现了族文件的分类存储、便捷复用与统一管理，为后续数字化交付提供了标准化数据支撑。

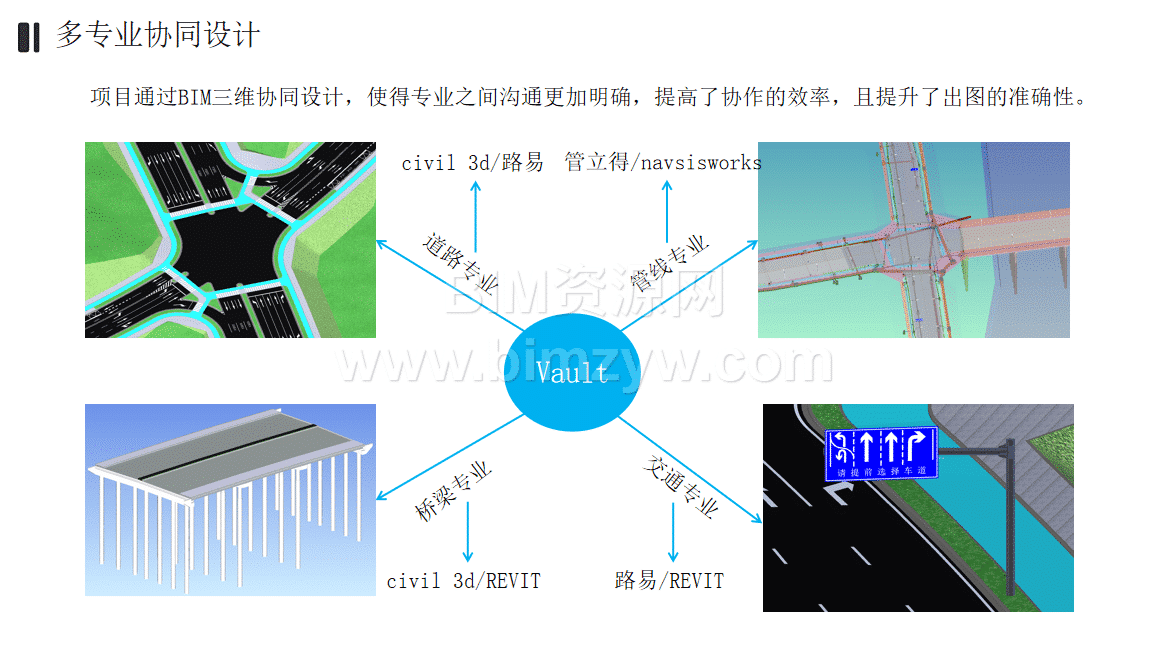

2. 多专业协同设计，提升出图精准度

3. 三维可视化优化，助力方案科学决策

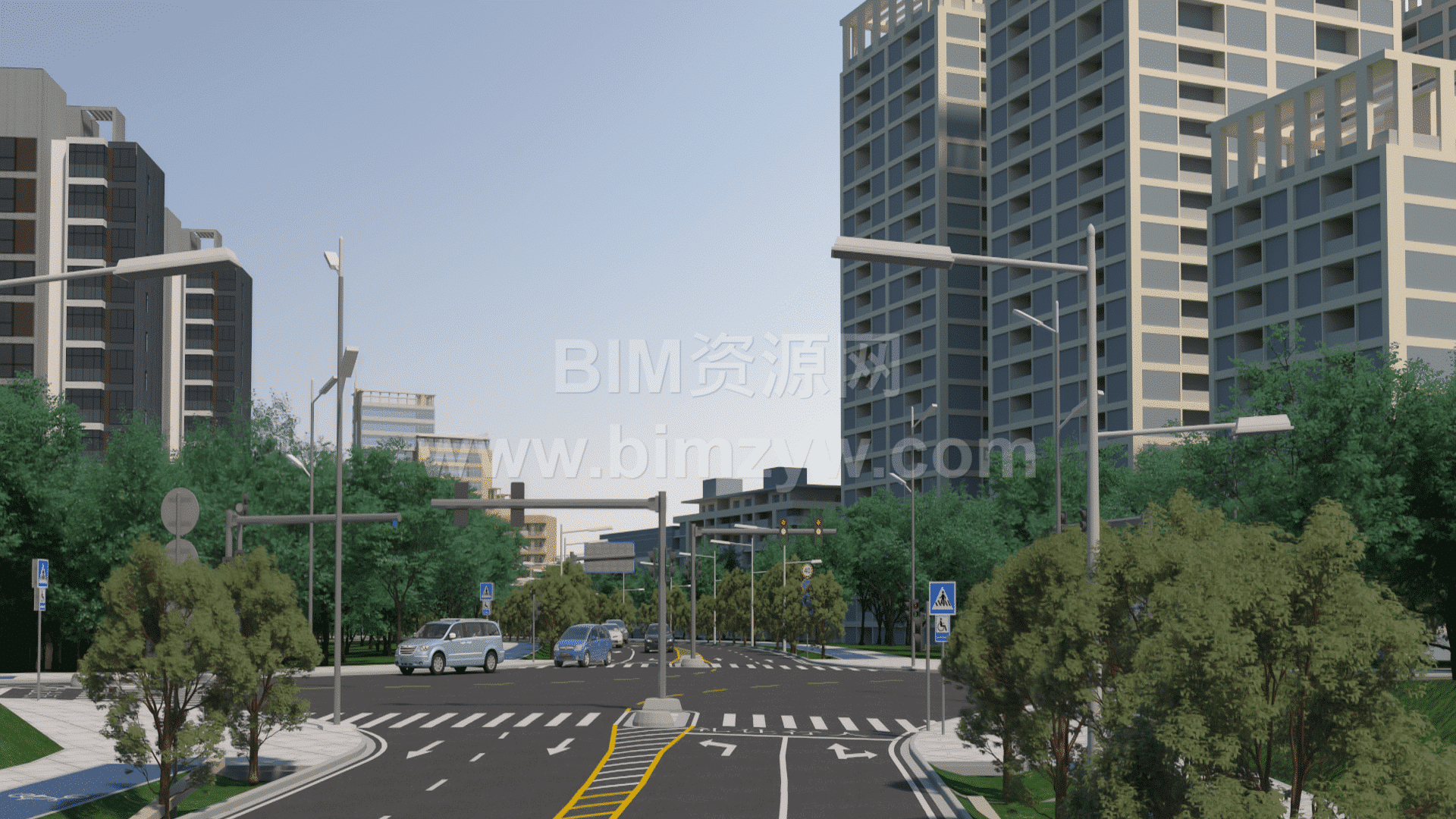

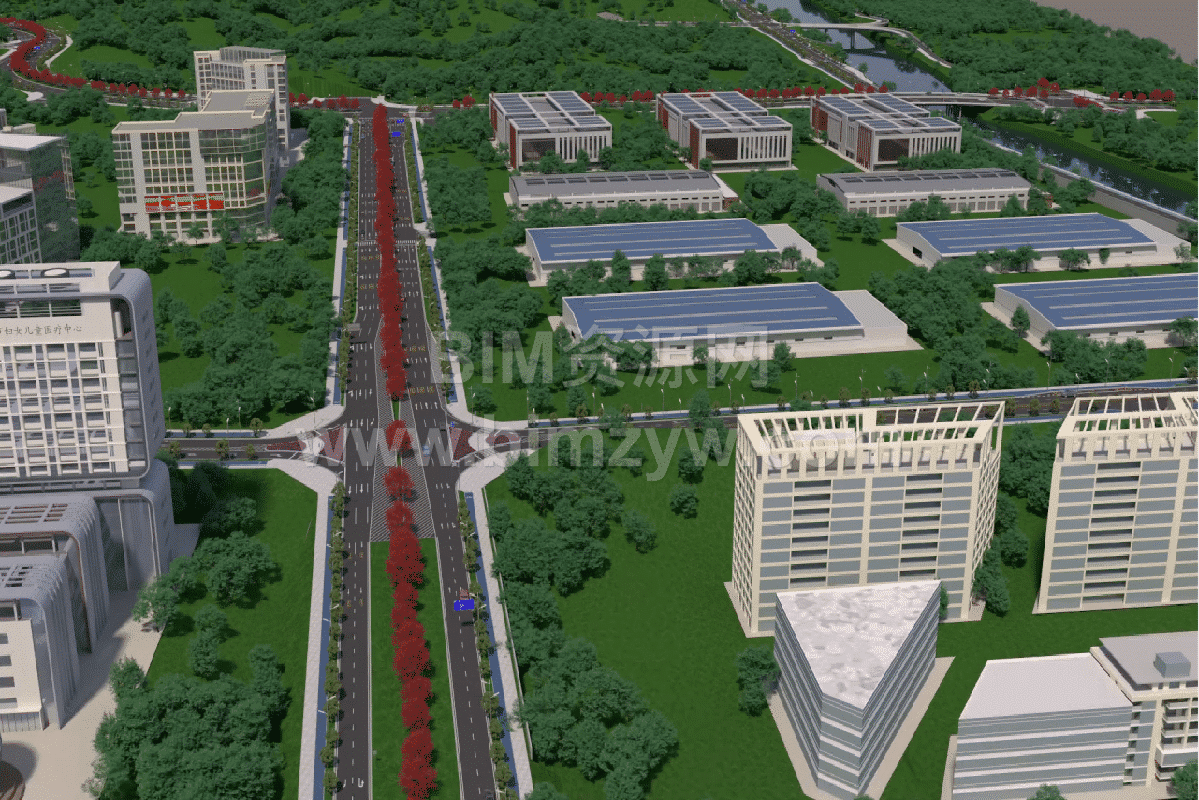

• 设计效果沉浸式体验：团队制作三维可视化漫游视频，让业主与设计师直观感受项目整体效果与使用体验，避免后期实际效果与预期不符的问题。

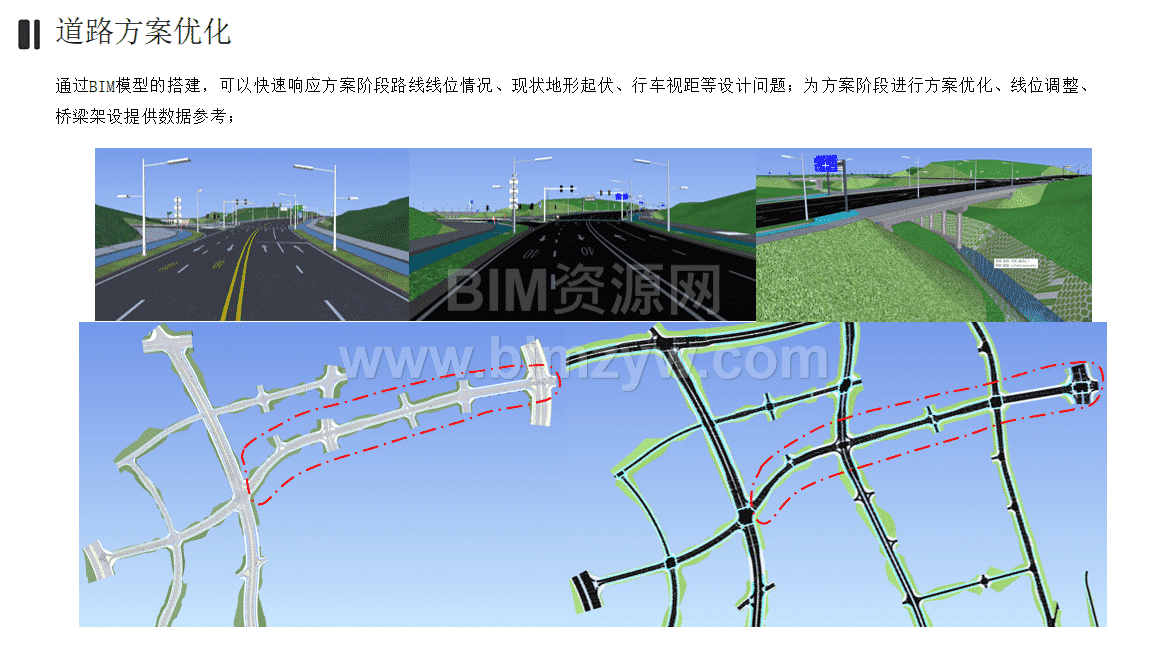

• 道路方案动态优化：借助 BIM 模型，快速分析路线线位、地形起伏、行车视距等关键要素，为路线调整、桥梁架设等方案优化提供精准数据参考。

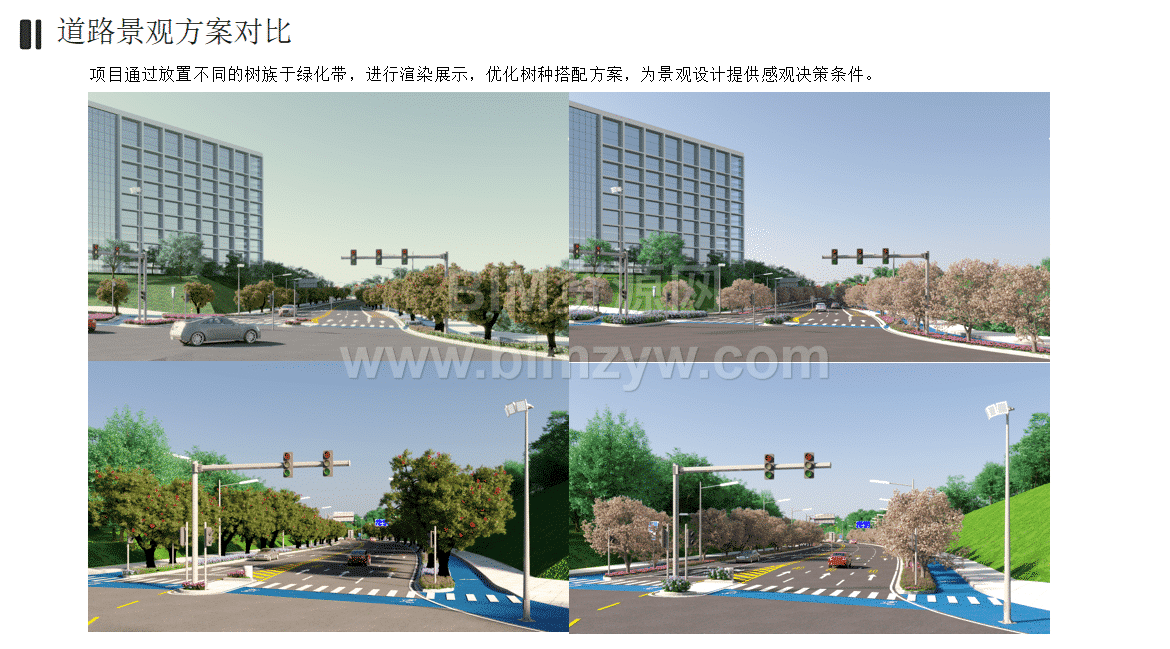

• 景观方案直观比选：在模型中植入不同树种族文件并进行渲染，直观对比景观效果，为绿化方案决策提供可视化依据。

4. 管线碰撞检测，前置解决施工隐患

BIM + 拓展应用：跨界融合，赋能项目管理

1. GIS+BIM 融合，优化场地规划

项目组采用无人机倾斜摄影技术生成高精度三维实景模型，将其与路桥 BIM 模型深度融合。结合 GIS 地理信息系统，团队对施工场地交通疏导方案进行模拟论证，大幅减少现场踏勘次数，显著提升沟通决策效率。

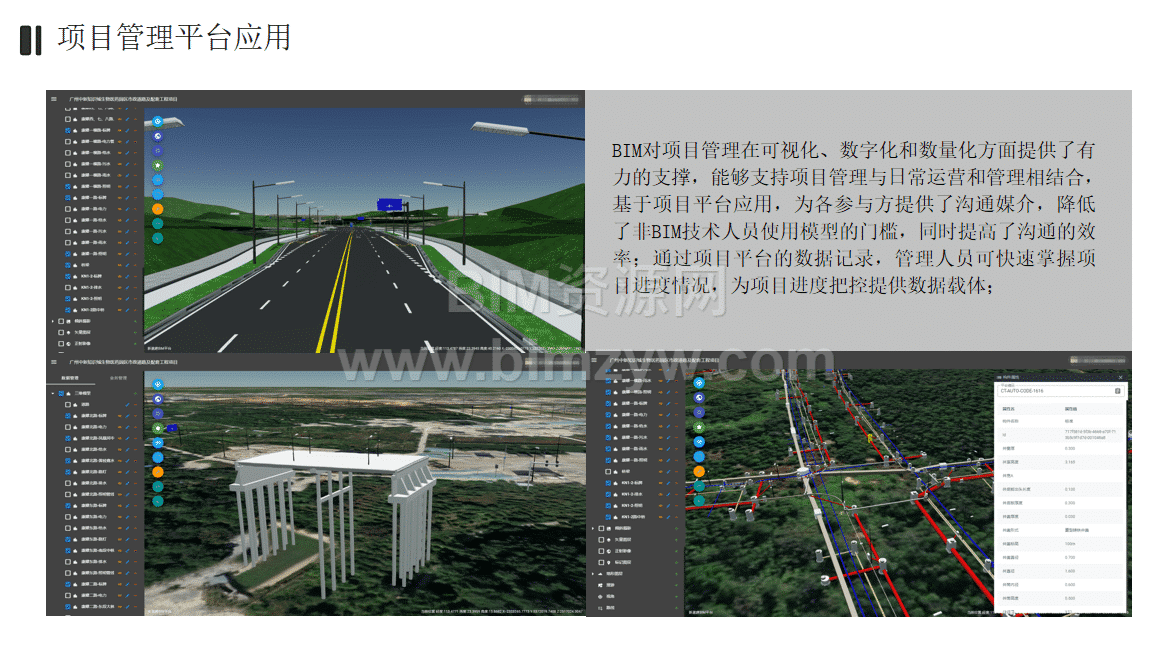

2. 项目管理平台，实现高效管控

依托 BIM 技术搭建的项目管理平台，为业主、设计、施工等各方提供了统一沟通媒介。平台降低了非 BIM 技术人员的使用门槛，同时通过数据记录实时反馈项目进度，为进度把控、资源调配提供了可靠的数据载体。

应用成效与未来展望

实施效益显著，多方价值提升

1. 协同效率提升：BIM 三维协同设计让专业沟通更顺畅，有效提高了协作效率与出图准确性。
2. 工程隐患前置：通过碰撞检测、方案比选等应用，提前解决大量潜在问题，减少工程变更，保障了工程质量与工期。
3. 人才队伍建设：项目培养了 5 名复合型 BIM 技术人才，丰富了公司在精细化建模、倾斜摄影、BIM+GIS 等领域的技术储备。

技术难点待突破，未来发展方向明确

项目实施过程中，也面临倾斜摄影模型图像缺失、GIS 与 BIM 模型轻量化融合困难、正向设计流程待完善等问题。

针对这些挑战，公司明确了后续发展方向：加快完善 BIM 快速建模技术流程，探索 BIM 在市政设计方案阶段的深度介入路径，开发多专业正向设计辅助工具，并计划年内完成技术成果内部推广。

未来，随着技术的不断迭代与超级计算机的应用，BIM 数据的价值将得到进一步释放。中恩公司将持续探索 BIM 技术在市政工程领域的创新应用点，为推动行业数字化转型贡献更多力量。
