项目概况：打造全国首例全装配式市政隧道

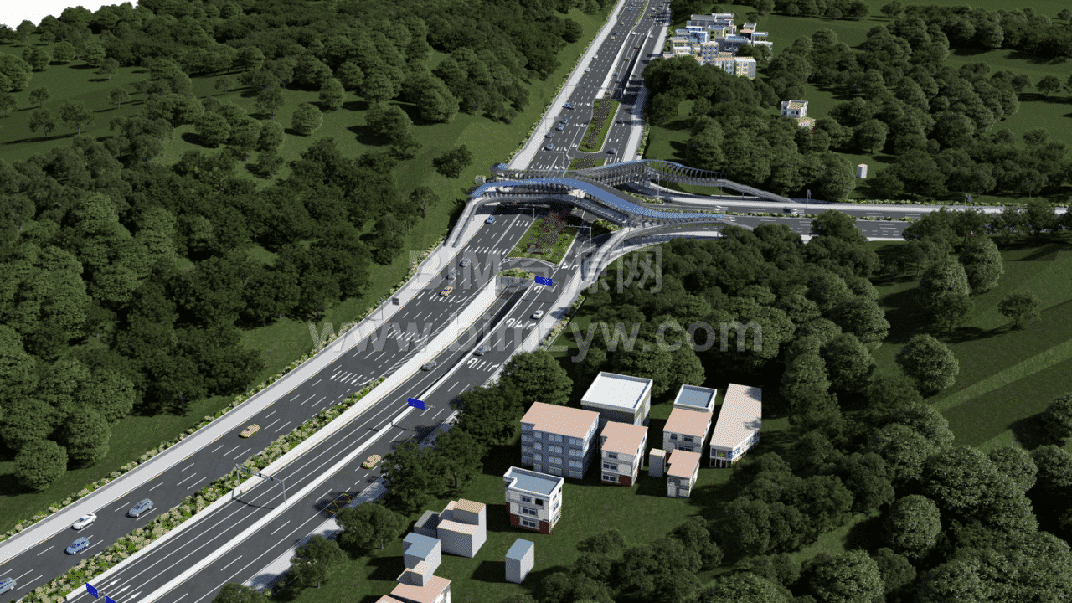

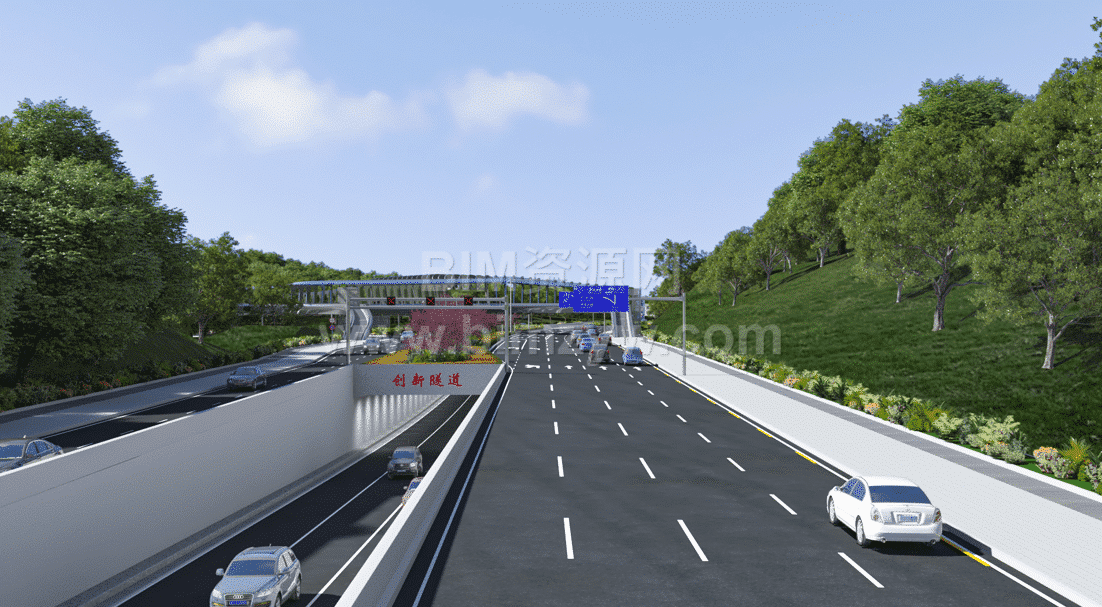

本项目位于开创大道与外环路 T 形交叉口，拟新建开创大道主线下穿外环路的单幅隧道，同步建设地面 T 字路口灯控平交及人行天桥。主线隧道为单向三车道，全长 589.7m，由西侧敞开段、暗埋段、东侧敞开段组成，是全国首座采用全隧道装配式施工的市政隧道。
工程涵盖道路、桥梁、隧道、交通疏解、给排水、照明等多个专业领域。开创大道为城市主干路，主线设计车速 60km/h，辅道设计车速 40km/h，人行天桥最大跨径达 35m，雨水渠箱最大尺寸为 6500mm×1800mm，污水管径最大为 d800。
项目面临管线复杂、交通疏解难度大、预制构件精度要求高等多重挑战，BIM 技术成为破解这些难题的核心抓手。
BIM 技术应用：全流程赋能项目高效推进
1. 标准化先行，筑牢 BIM 应用基础
项目启动初期，公司 BIM 团队编制了《开创大道与外环路立交工程 BIM 技术标准手册》，并结合公司自主研发的道路、隧道、交通、动画制作等系列统一应用标准，明确了文件命名规则、构件编码结构、软件版本要求等关键内容。
软件方面，统一采用 Autodesk CAD 2014、Revit 2018、Navisworks 2018 等工具，确保各专业协同过程中数据互通，为 BIM 技术的规范化应用提供了制度保障。
2. 精细化建模，搭建多维信息模型
团队搭建了企业级 BIM 族库管理系统，涵盖路灯、路牌、人行天桥、管网、隧道预制构件等多专业族文件，实现族文件的分类存储、复用与数字化交付。

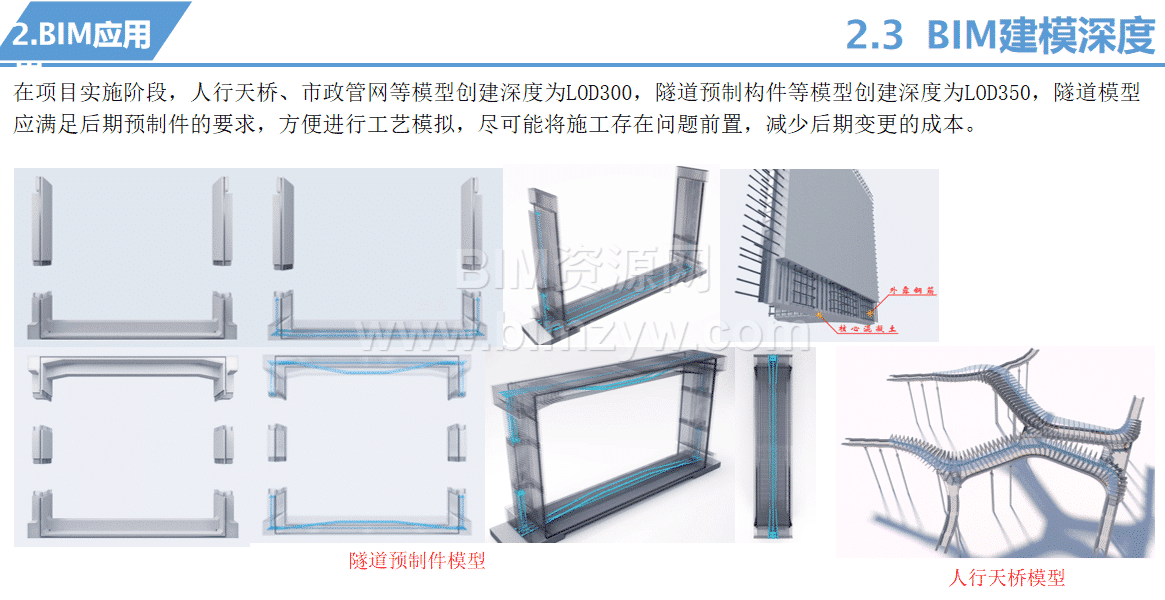

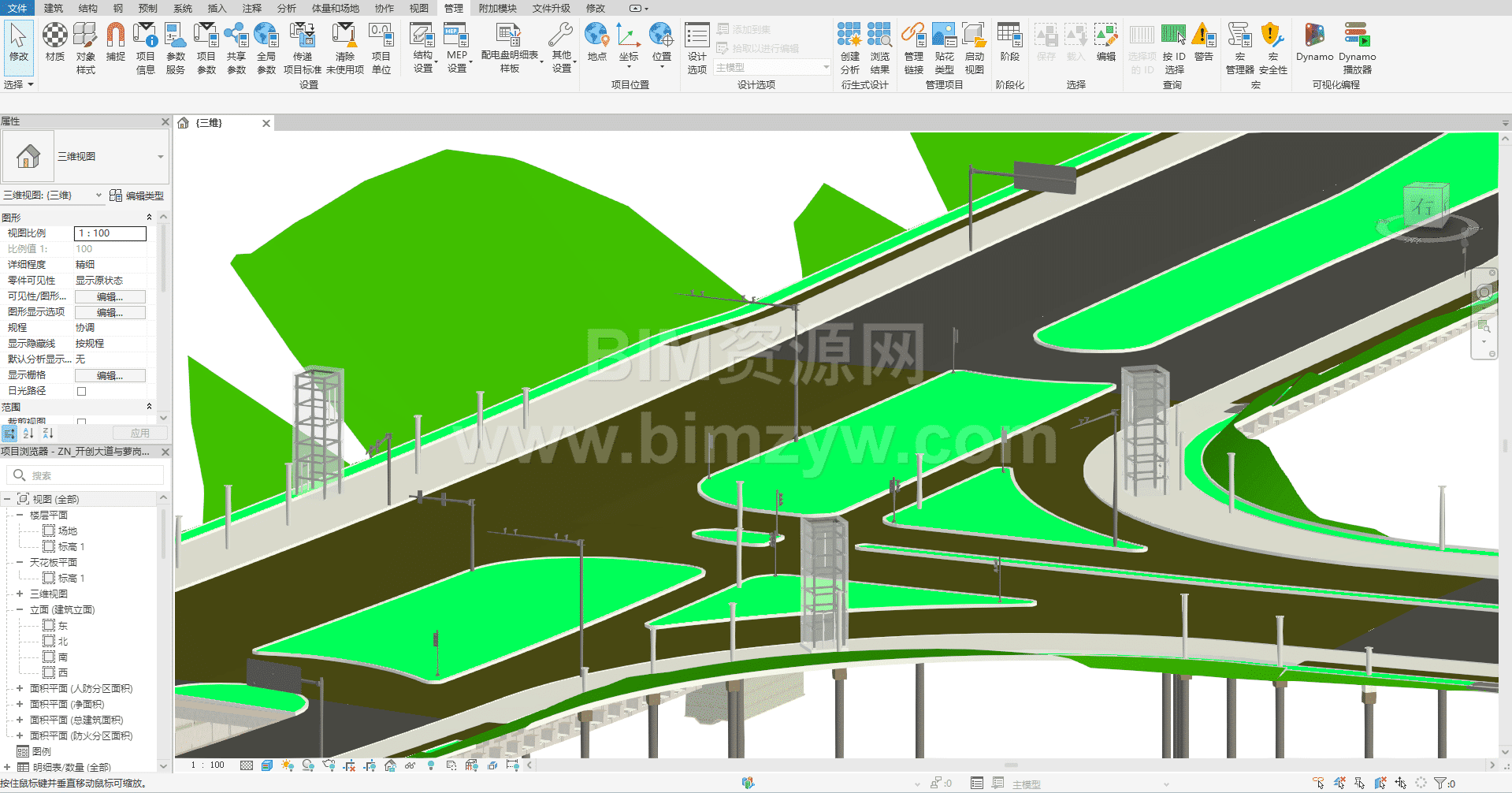

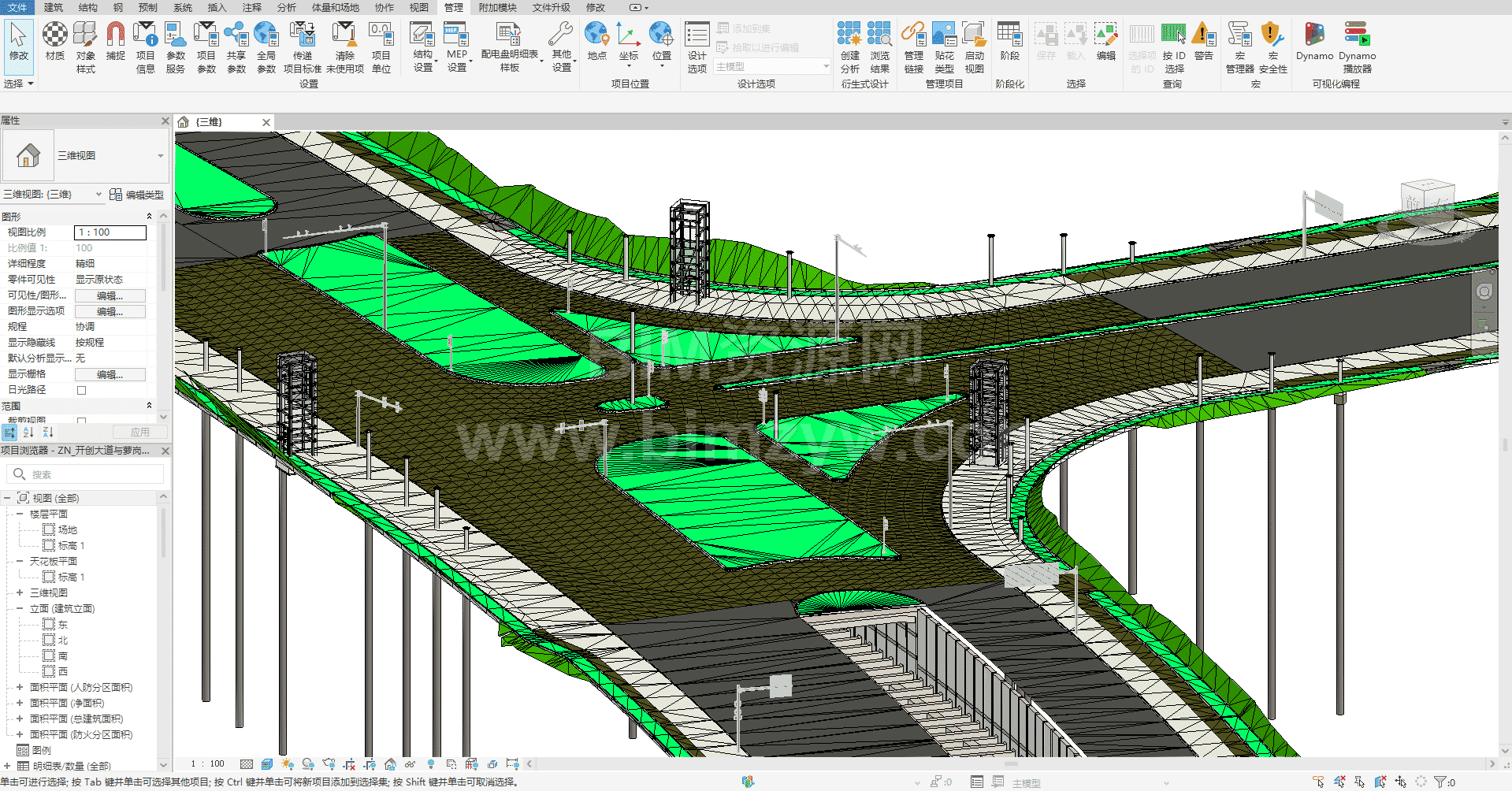

建模过程中，根据不同构件需求设定差异化建模深度：人行天桥、市政管网等模型深度为 LOD300，隧道预制构件模型深度达 LOD350，满足预制件生产、施工吊装模拟等高精度需求，提前规避施工潜在问题。
3. 协同化应用，破解项目核心难题
- 管线碰撞检测：项目现状管线类型繁多，新建管线与既有管线、隧道结构的空间冲突风险高。团队通过管立得、Revit 建立管线模型，导入 Navisworks 进行碰撞检测，筛选有效冲突点并协同设计人员优化调整，实现管线 0 碰撞，大幅降低施工返工率。

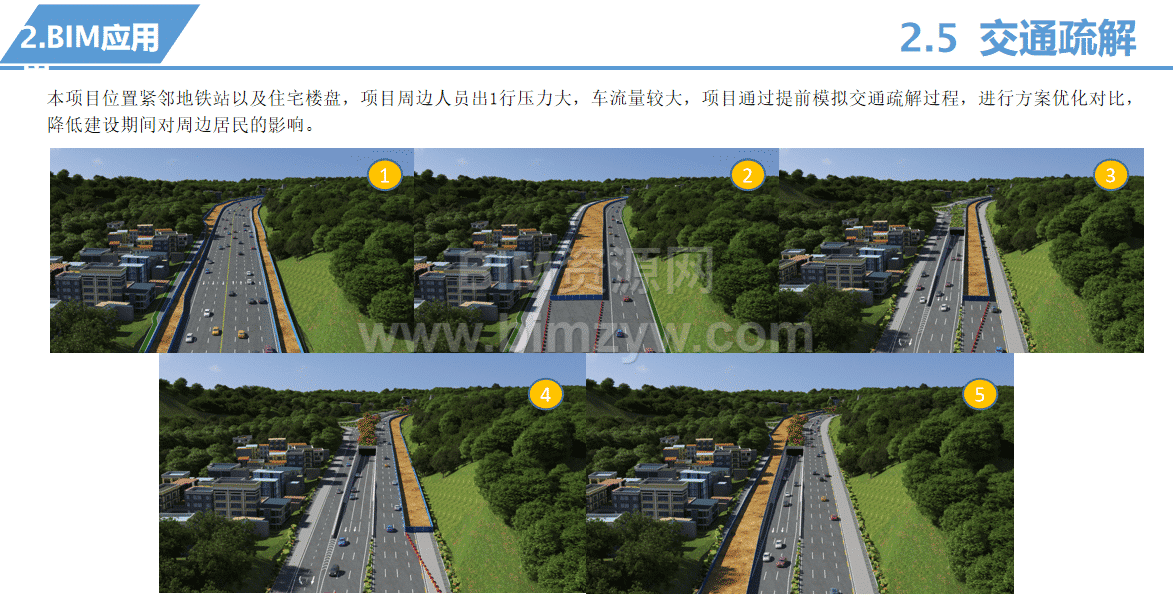

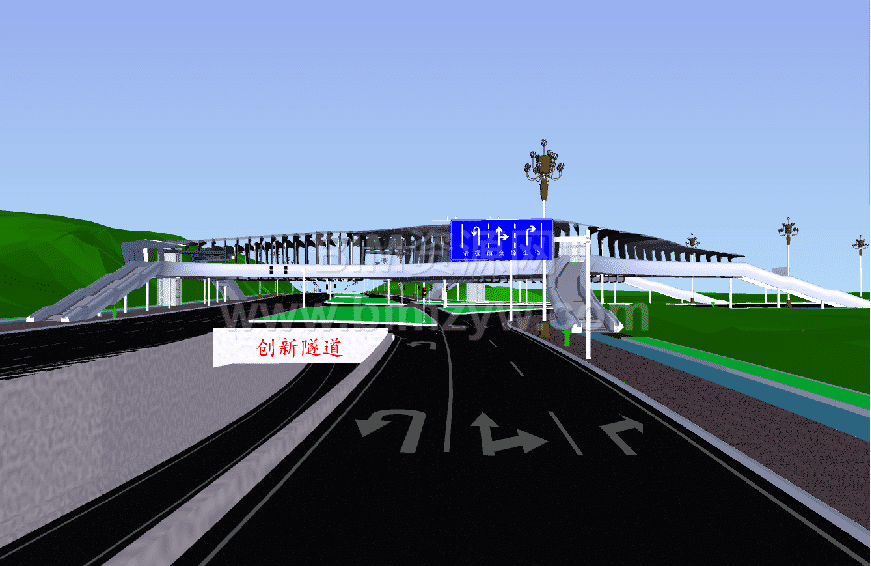

- 交通疏解模拟：项目紧邻地铁站与住宅区，施工期间交通压力大。利用 Revit 与 3DMAX 构建交通疏解模型，模拟施工期间交通流线，对比优化疏解方案，最大程度减少工程建设对周边居民出行的影响。

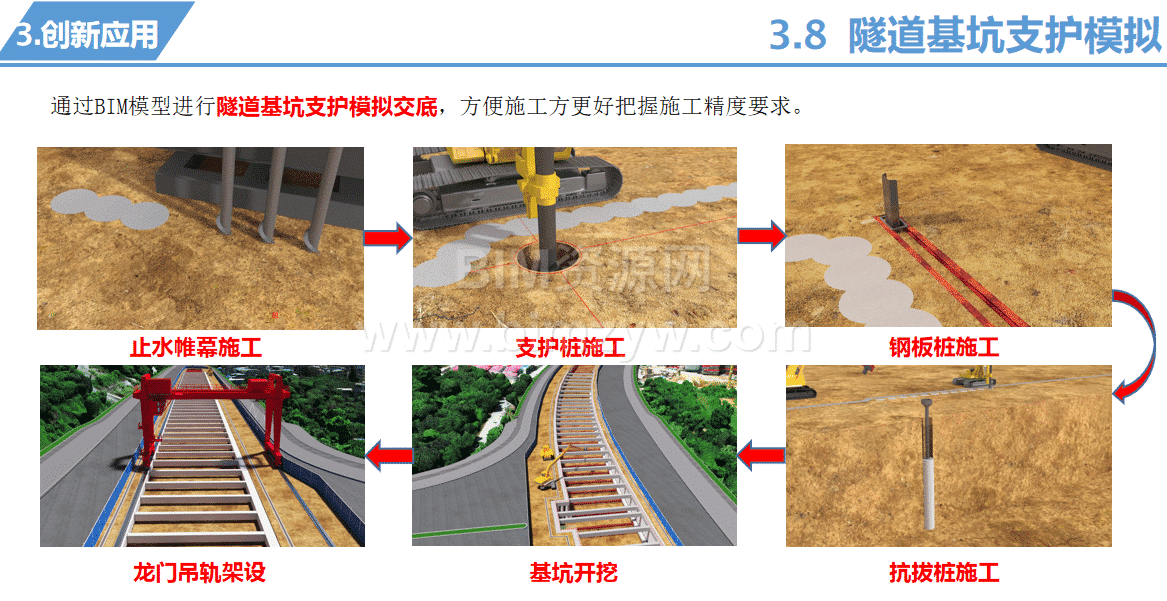

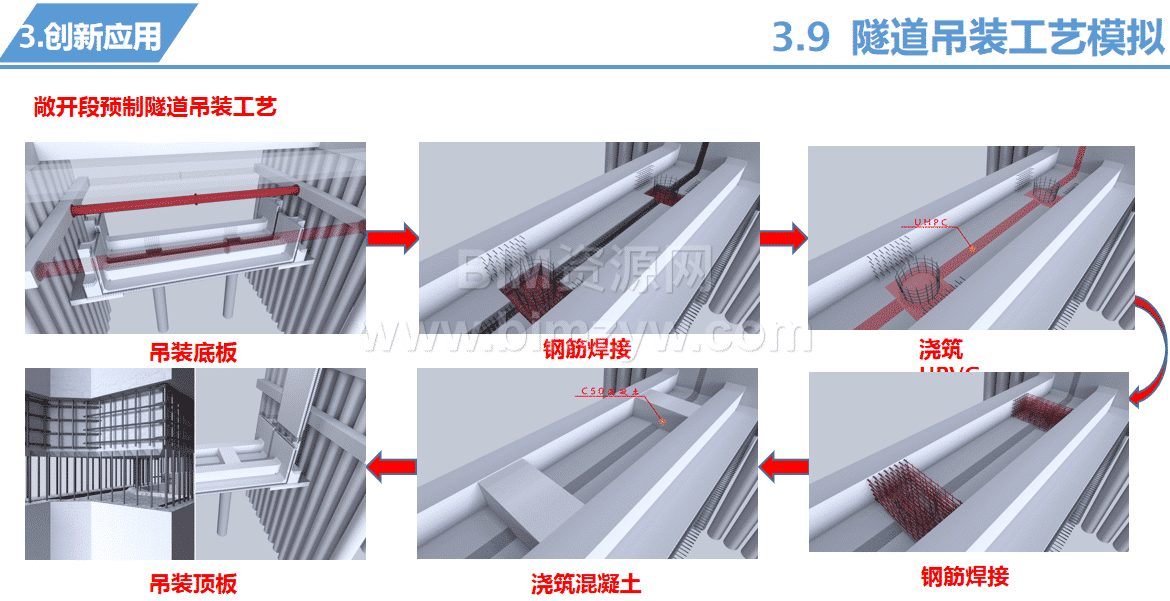

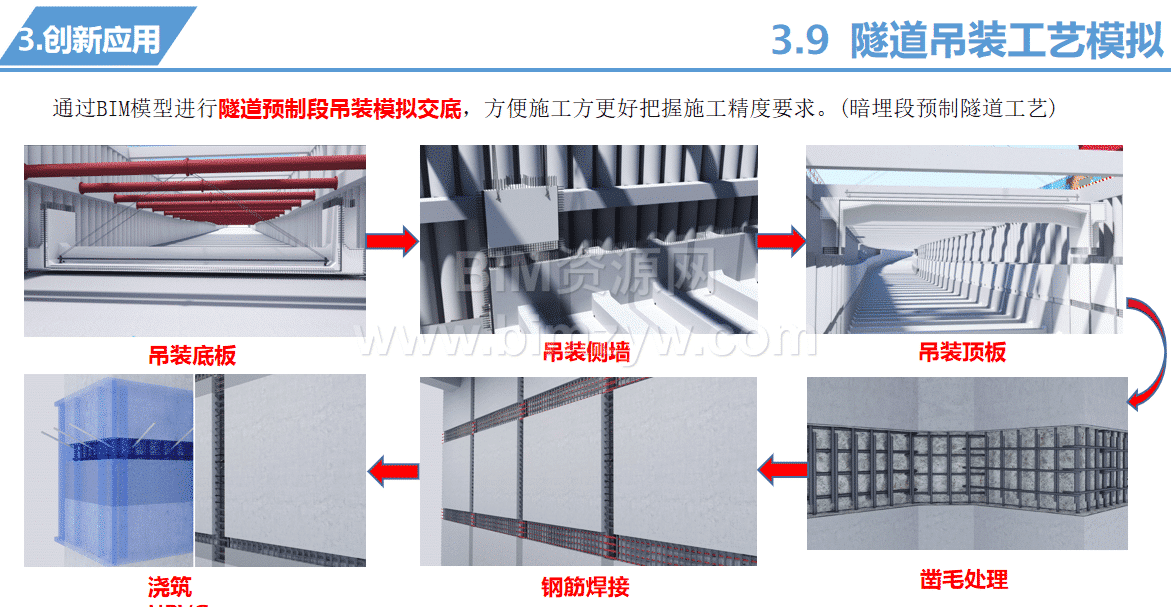

- 施工工艺模拟：针对隧道装配式施工的核心痛点，借助 BIM 技术开展基坑支护模拟、预制构件吊装模拟，清晰展示吊装底板、侧墙、顶板等关键工序流程。同时，通过模型可视化交底后浇带防水、隧道排水等复杂工艺，确保施工人员精准把控技术要点，保障工程质量。
BIM 创新应用：引领装配式隧道施工技术突破
1. 施工方案比选，优选装配式工艺
对比传统现浇隧道施工存在的环境污染大、用工难、长期围蔽、交通拥堵等弊端，项目创新性采用装配式施工方案。工厂标准化预制与现场基坑开挖同步进行，大幅缩短工期，减少资源浪费与环境影响。
2. 预制方案优化，实现轻量化与经济性统一
隧道暗埋段与敞开段均采用预制密肋板结构形式，分段分块预制拼装。该结构在满足受力要求的前提下，减小了隧道顶底板及侧墙尺寸，实现构件轻量化，节省材料成本。
针对敞开段侧墙高度渐变的技术难点，通过 BIM 模型精准确定预制构件尺寸，采用专用拼接胶接缝处理并结合预应力技术，提升结构整体性与受力性能。
3. 辅助装配式出图，保障预制精度
基于 BIM 模型对隧道构件按 3m 每段进行优化拆分，对敞开段单个预制构件进行编号、尺寸标注并直接出图，为预制构件生产提供精准数据支撑，满足装配式施工的高精度要求。
4. 支护结构优化，化解施工冲突

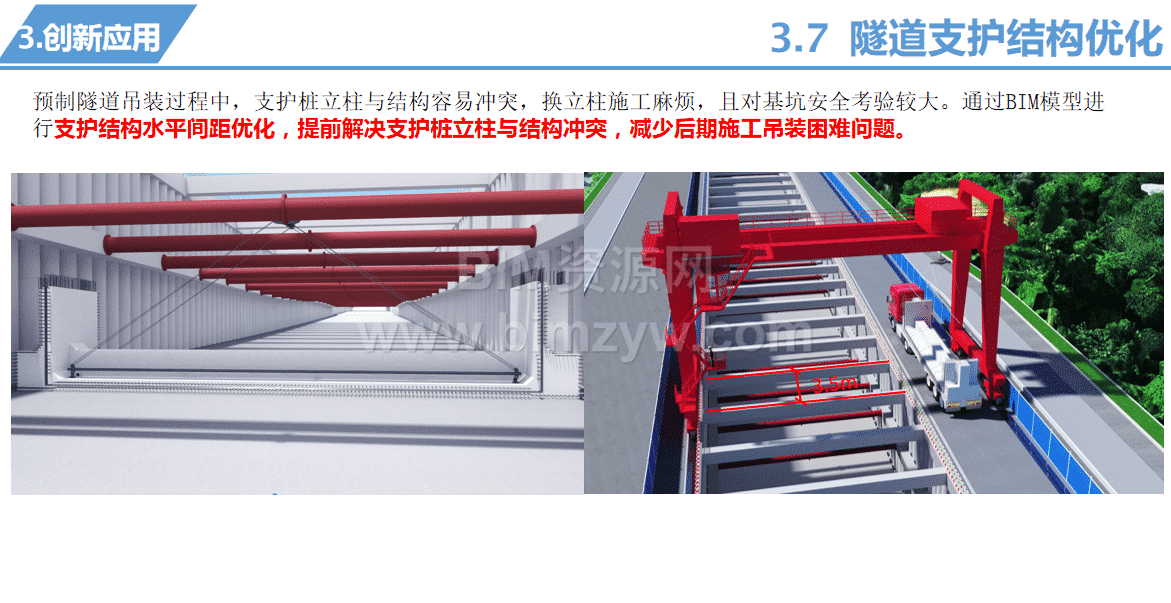

针对预制隧道吊装过程中支护桩立柱与结构易冲突的问题，通过 BIM 模型优化支护结构水平间距，提前规避施工风险，降低吊装难度，保障基坑安全。
BIM 拓展应用：数字化升级项目管理模式
1. GIS+BIM 融合，提升方案决策效率
项目前期整合 GIS 与 BIM 技术手段，通过无人机倾斜摄影生成地形数据，构建三维地理信息模型。该模型为拆迁规划、道路设计方案比选提供了直观的可视化沟通平台，大幅提升各参与方的决策效率。
2. 项目管理平台，实现协同高效管控
依托公司自主研发的项目管理平台，打通各专业数据壁垒，为设计、施工、监理等参与方提供协同工作媒介。非 BIM 技术人员也可便捷查看模型，平台的数据记录功能帮助管理人员实时掌握项目进度，为项目进度把控提供数据支撑。
应用效益与未来展望
BIM 技术的全面应用，实现了设计意图的可视化表达，提升了各参与方沟通决策效率；通过管线碰撞检测前置解决施工隐患，降低变更风险；交通疏解模拟优化方案，减少对周边居民影响；装配式施工模拟加快专家论证进程，保障工程质量与工期，为同类工程提供了可复制的技术经验。
同时，项目培养了 5 名复合型 BIM 技术人才，丰富了公司在精细化建模、二次开发、BIM+GIS 融合等领域的技术储备。
